4

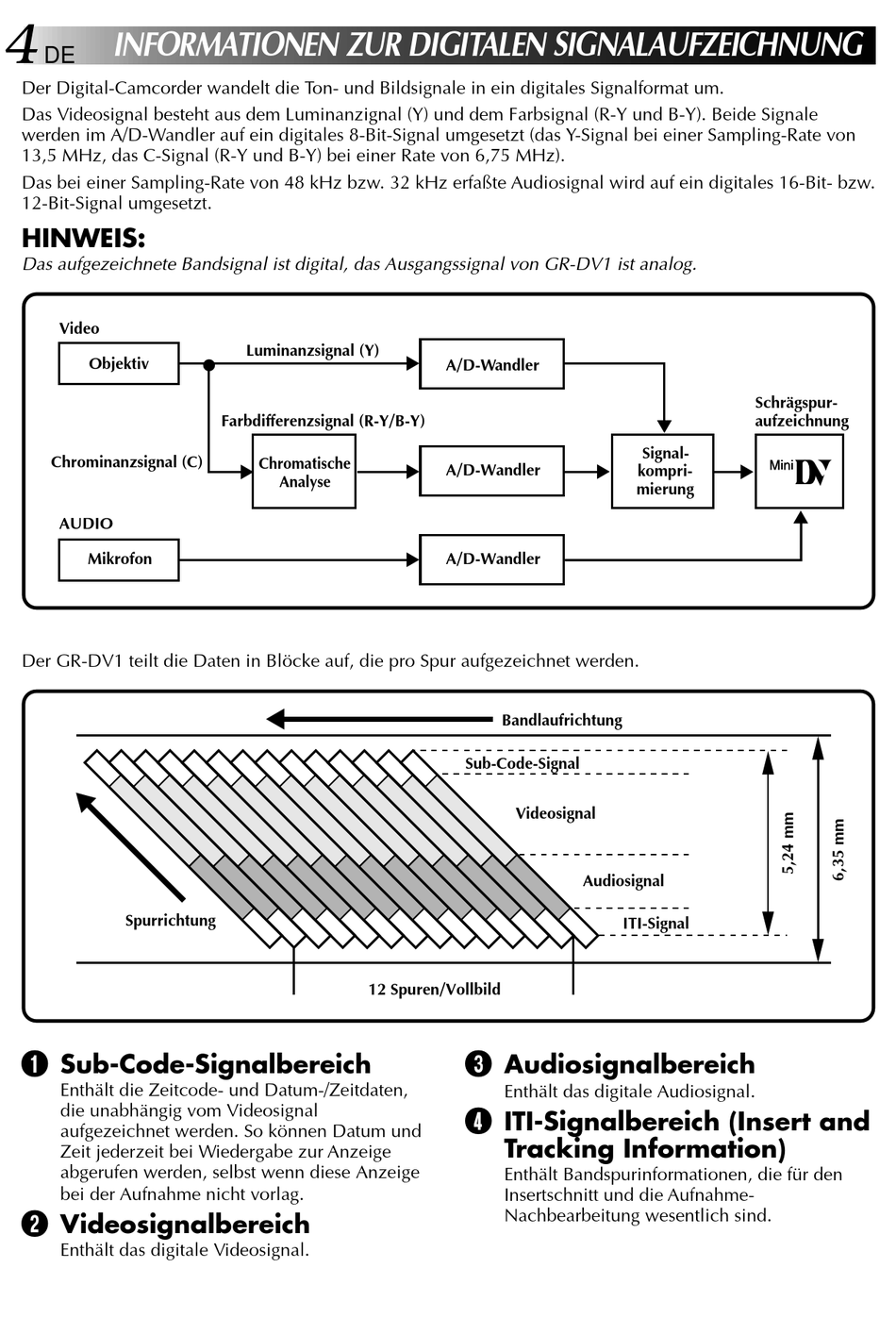

INFORMATIONEN ZUR DIGITALEN SIGNALAUFZEICHNUNG
DE
Der Digital-Camcorder wandelt die Ton- und Bildsignale in ein digitales Signalformat um.
Das Videosignal besteht aus dem Luminanzignal (Y) und dem Farbsignal (R-Y und B-Y). Beide Signale
werden im A/D-Wandler auf ein digitales 8-Bit-Signal umgesetzt (das Y-Signal bei einer Sampling-Rate von
13,5 MHz, das C-Signal (R-Y und B-Y) bei einer Rate von 6,75 MHz).
Das bei einer Sampling-Rate von 48 kHz bzw. 32 kHz erfaßte Audiosignal wird auf ein digitales 16-Bit- bzw.
12-Bit-Signal umgesetzt.
HINWEIS:
Das aufgezeichnete Bandsignal ist digital, das Ausgangssignal von GR-DV1 ist analog.
Video
Objektiv
Chrominanzsignal (C)
AUDIO
Mikrofon
Der GR-DV1 teilt die Daten in Blöcke auf, die pro Spur aufgezeichnet werden.
Spurrichtung
1
Sub-Code-Signalbereich
Enthält die Zeitcode- und Datum-/Zeitdaten,
die unabhängig vom Videosignal
aufgezeichnet werden. So können Datum und
Zeit jederzeit bei Wiedergabe zur Anzeige
abgerufen werden, selbst wenn diese Anzeige
bei der Aufnahme nicht vorlag.
2
Videosignalbereich
Enthält das digitale Videosignal.
Luminanzsignal (Y)
Farbdifferenzsignal (R-Y/B-Y)
Chromatische
Analyse
12 Spuren/Vollbild
A/D-Wandler
A/D-Wandler
A/D-Wandler
Bandlaufrichtung
Sub-Code-Signal
Videosignal
Audiosignal
3
Audiosignalbereich
Enthält das digitale Audiosignal.
4
ITI-Signalbereich (Insert and
Tracking Information)
Enthält Bandspurinformationen, die für den
Insertschnitt und die Aufnahme-
Nachbearbeitung wesentlich sind.
Schrägspur-
aufzeichnung
Signal-
kompri-
mierung
ITI-Signal
