ICA-8DIO4M1-G20-IO
Produktbeschreibung
Unterscheidung der Funktion per IODD
Das Modul verfügt über 2 verschiedene Prozessdatenstrukturen Standard (STD) und Extended
(EXT), welche über die Einstellung der IO-Link-Device ID ausgewählt werden. Während das
Standard-Prozessdatenabbild 8 Byte Eingangsdaten und 6 Byte Ausgangsdaten belegt, ver-
wendet das Extended-Prozessdatenabbild 8 Byte Eingangsdaten und 18 Byte Ausgangsda-
ten. Hierbei ermöglicht das Extended-Prozessdatenabbild zusätzlich zu den Funktionen des
Standard-Prozessdatenabbild eine Steuerung der Start-/Stopprampen und eine stufenlose Ein-
stellung der Rollenmotorgeschwindigkeit in Echtzeit über die Prozessdaten.
Tipp
Für jede Version können Sie auf unserer Webseite www.pepperl-fuchs.com das
entsprechende Handbuch herunterladen.
Für detaillierte Informationen zu der Struktur und Belegung des Prozessdatenabbilds, siehe
Kapitel 4.
2.2
Gehäuse
Das Gehäuse besteht vollständig aus Kunststoff, mit Ausnahme der Scharnierstifte für die
Scharnierkabelführung.
Das Gehäuse besteht aus den folgenden Hauptkomponenten:
•
ein Montagesockel mit integrierter Elektronik
•
ein klappbarer Führungskäfig als Kabelführung für das AS-Interface-Flachkabel

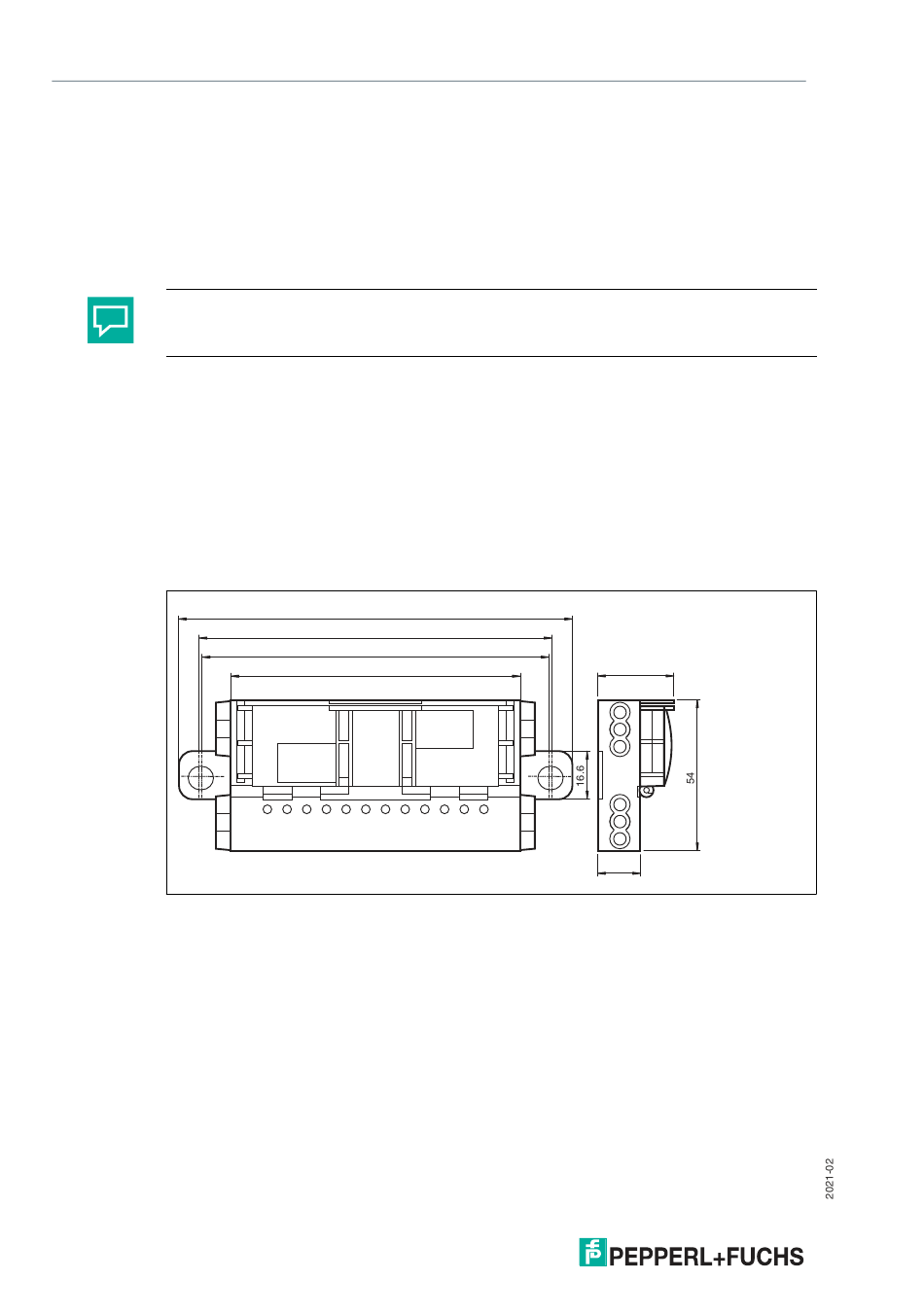

Abbildung 2.1
10
135.5
122
120
100
Gehäuseabmessungen
27.5
15
