VBA-4E3A-G20-ZEL/M1L-P2
Produktbeschreibung
2.2
Gehäuse
Das Gehäuse besteht komplett aus Kunststoff, abgesehen von den Scharnierstiften der auf-
klappbaren Kabelführung.
Die Hauptkomponenten sind
•
ein Unterteil mit in Gießharz verkapselter Elektronik
•
und ein aufklappbarer Führungskäfig als Kabelführung für die AS-Interface-Flachkabel.

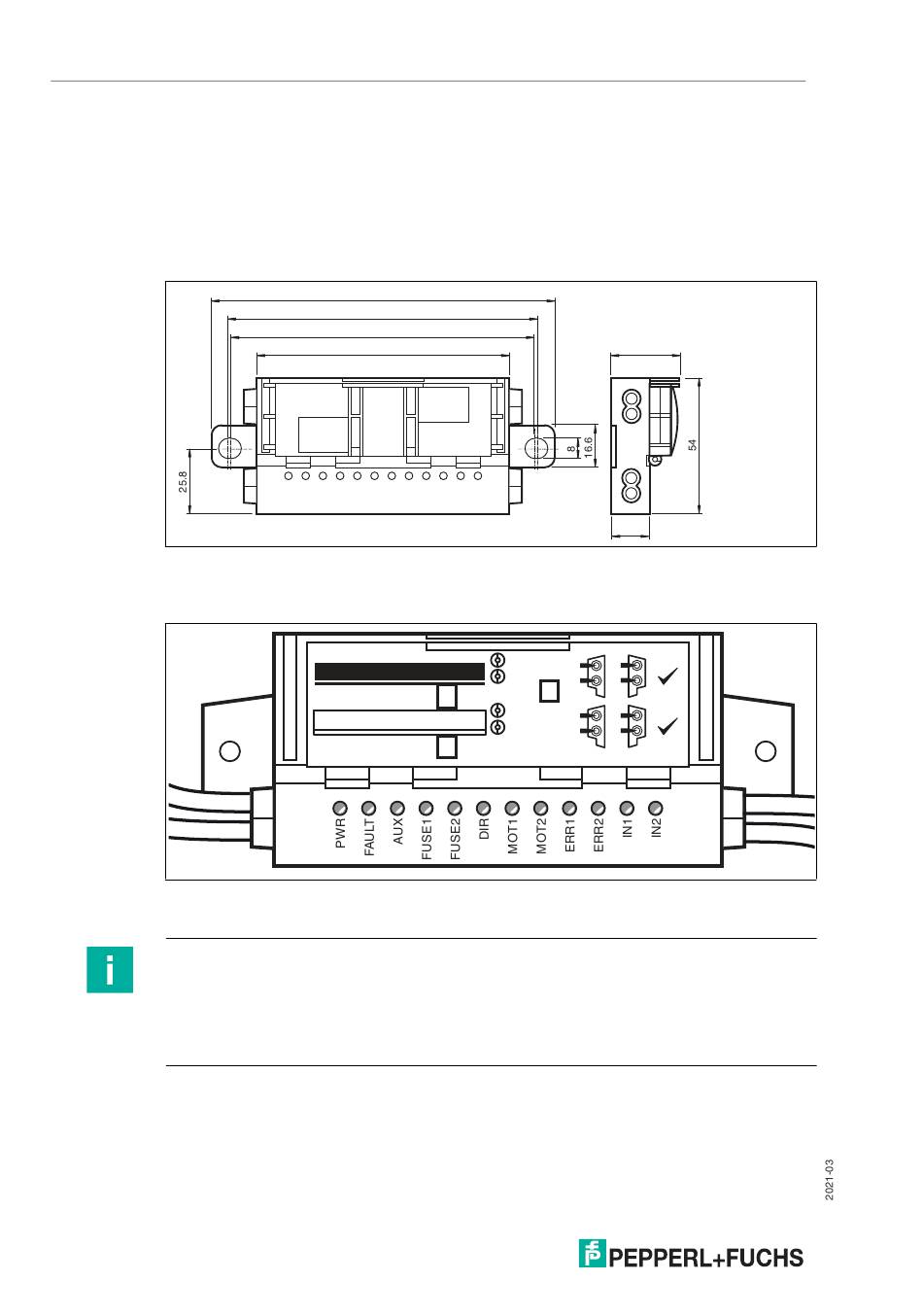

Abbildung 2.2
2.3
Anzeigen und Bedienelemente
Abbildung 2.3
Der Betriebszustand des Motorsteuermoduls wird über 12 LEDs angezeigt.
Hinweis!
Weitere Blinkkodes bei Modul-Konfiguration
Die nachfolgend aufgeführten Statusinformationen beziehen sich nur auf den Normalbetrieb
des Motorsteuermoduls. Wenn Sie das Motorsteuermodul zur Parametrierung in den
Konfigurationsmodus versetzten, wird dies durch Blinken mehrerer LEDs angezeigt. Details
hierzu sind im Kapitel "Inbetriebnahme" beschrieben.
8
135.5
122
120
100
Gehäusemaße
YELLOW
BLACK
IN1
MOT1
Statusanzeigen am Motorsteuermodul.
15
ASI
AUX
27.5
IN2
MOT2
