VBA-4E3A-G20-ZEL/M1L-P2
Installation
Flachkabel über schmale Seite anschließen
Die Profilkante ist von oben sichtbar.
1.
Öffnen Sie die Kabelführung. Drücken Sie dazu den Rastbügel (1) leicht zur Seite.
2.
Setzen Sie das schwarze AUX-Flachkabel mit der Profilkante (4) zum Motorsteuermodul in die
untere Führung ein (siehe Modul-Aufdruck "Black AUX").
3.
Setzen Sie das gelbe AS-Interface-Flachkabel mit der Profilkante (3) zum Motorsteuermodul in
die obere Führung ein (siehe Modul-Aufdruck "YELLOW").
4.
Stellen Sie sicher, dass die Profilkanten beider Flachkabel unter dem jeweiligen Verpolschutz
(2, 5) sind.
5.
Schließen Sie die Kabelführung. Dabei muss diese sicher in den Rastbügel (1) einrasten.
Die Metalldorne kontaktieren die Adern der Flachkabel.

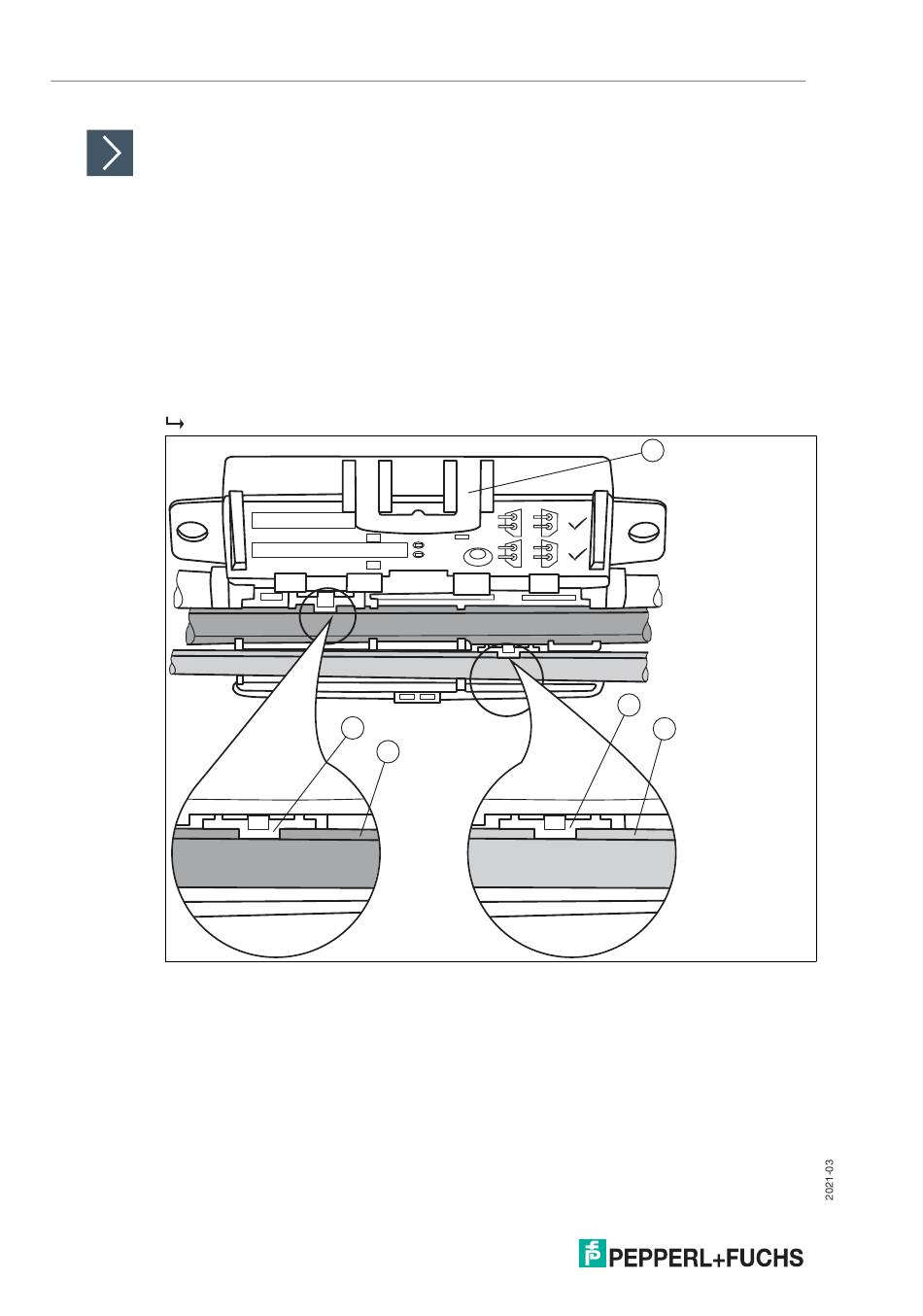

Abbildung 3.1
14
YELLOW
BLACK
AUX
5
4
Flachkabel über schmale Seite anschließen
1
2
3
