VBA-4E3A-G20-ZEL/M1L-P2
Produktbeschreibung
2
Produktbeschreibung
2.1
Einsatz und Anwendung
Das Motorsteuermodul VBA-4E3A-G20-ZEL/M1L-P2 ist ein AS-Interface Anschaltmodul zur
Ansteuerung von 1 oder 2 DC-Rollenmotoren. Das Modul ist optimiert für Motoren des Typs
Interroll EC310, aber auch für kompatible DC-Motoren verwendbar.
Zur Erfassung von Zuständen in der Feldumgebung verfügt das Modul zusätzlich über 2 Ein-
gänge für 3-Draht-Sensoren mit plusschaltendem Ausgang (PNP) oder für mechanische Kon-
takte. Die Eingangskennlinie der Eingänge entspricht dem Typ 1 laut EN 61131-2.
Die Spannungsversorgung sowohl der Motoren als auch der Sensoren erfolgt über eine
externe Hilfsspannung. Diese Hilfsspannung wird über ein 2. Flachkabel zusätzlich zum AS-
Interface-Flachkabel dem Motorsteuermodul zugeführt.
•
Die zulässige Hilfsspannung beträgt 18....30 V.
•
Die Sensorversorgung darf in Summe mit 500 mA belastet werden.
•
Pro Motor ist eine maximale Strombelastung von 5 A zulässig.

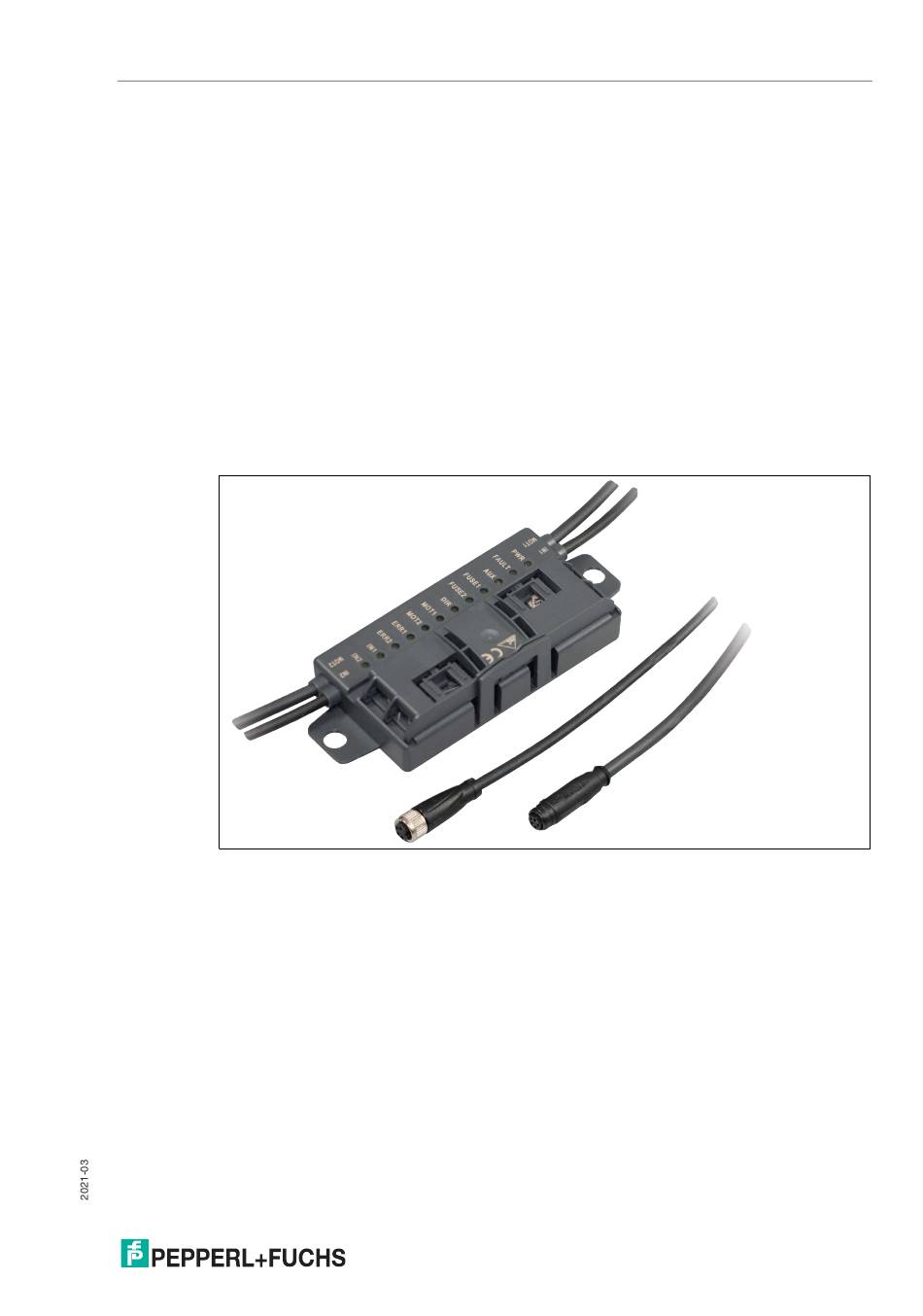

Abbildung 2.1
Wesentliche Funktions- und Anwendungsmerkmale des Motorsteuermoduls sind:
•
Kompaktes Gehäuse zur direkten Montage in Tragprofilen oder Kabelkanälen
•
Anschluss der Motoren/Sensoren über Kabelabgänge mit M8-Steckverbindern
•
Durchdringungstechnik mit vergoldeten Kontakt-Pins zur Kontaktierung AS-Interface-
Flachkabel
•
Funktionsanzeigen für Bus, externe Hilfsspannung, Statusinformationen, Ein- und Aus-
gänge
•
Kommunikationsüberwachung
•
Konfigurierbare Start-/Stopp-Rampen für Motoransteuerung
•
Versorgung der angeschlossenen Komponenten aus der externen Hilfsspannung
Motorsteuermodul VBA-4E3A-G20-ZEL/M1L-P2
7
