Betriebsanleitung IR-110 Plus
HINWEIS

17 Schweissnahtbeurteilung

Jede Schweissnaht ist vom Bediener der Schweissmaschine visuell zu
überprüfen.
17.1 Schweisswulstüberprüfung
•

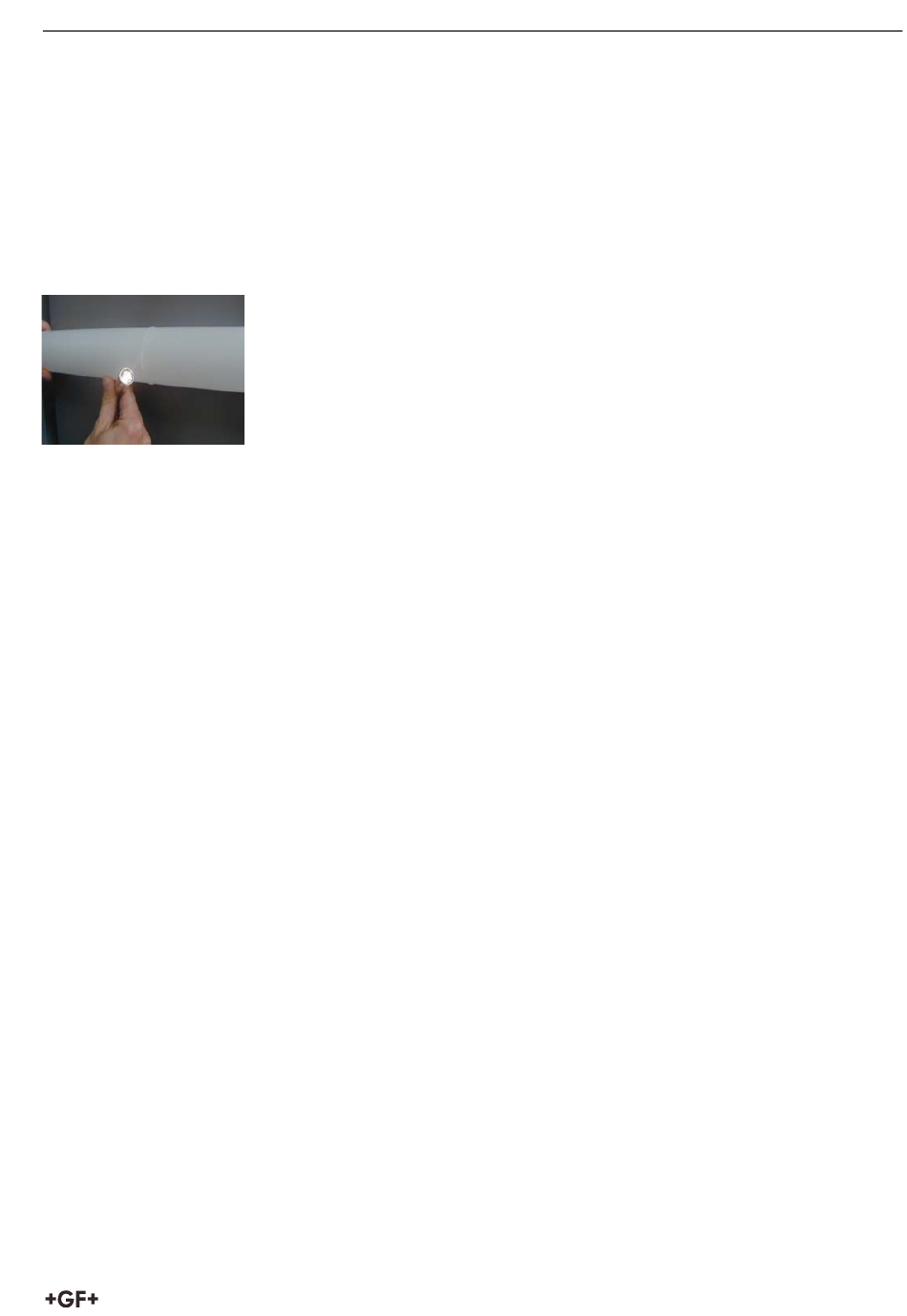

Um die "Silhouette" des Schweisswulstes besser beurteilen zu können,
sollte ein dunkler Hintergrund (z. B. schwarzes Papier etc.) verwendet
werden.
•
Es ist der Wulst am gesamten Rohrumfang (360°) zu überprüfen.
•
Neben der Überprüfung des Wulstes an der Rohraussenseite
(Aussenwulst) ist, wenn immer möglich, auch der Wulst an der
Rohrinnenseite (Innenwulst) zu kontrollieren.
17.2 Schweissprotokollüberprüfung
Bei der visuellen Überprüfung der einzelnen Schweissnähte sind die
dazugehörigen Schweissprotokolle/Etiketten wie folgt zu kontrollieren:
•
Übereinstimmung der Daten des Schweissprotokolls mit der aktuellen
Schweissnahtverbindung (Wulst) und dem platzierten Etikett auf der
Rohrleitungskomponente.
Rohrdaten/Material/Dimension
–
Plausibilität des Datums/Zeit
–
Maschinennummer
–
Schweissnahtnummer
–
Parametervergleich (Soll/Ist)
–
Prozessstatus "OK" überprüfen
–
Unterschrift vorhanden
–
Der Prozessstatus gibt lediglich an, ob die Schweissparameter, wie z. B.
Temperatur, Kühlzeit etc. eingehalten wurden. Er lässt keine Aussage über die
Qualität der Schweissverbindung zu. Jede Schweissnaht ist durch den
Bediener visuell zu prüfen.
