LAUNCH
Hinweise:
1. Wenn der Wert des Datenstromelements außerhalb des Bereichs des Standardwerts
(Referenzwerts) liegt, wird die gesamte Zeile roter Schrift angezeigt. Wenn es dem
Referenzwert entspricht, wird die Zeile in blauer Schrift angezeigt (normaler
Modus).
2. Die Anzeige 1/X am unteren Rand des Bildschirms steht für die aktuelle
Seitennummer. Bewegen Sie den Bildschirm von rechts/links, um zur
nächsten/vorherigen Seite zu gelangen.
Es gibt 3 Arten von Anzeigemodi für die Datenanzeige, mit denen Sie
verschiedene Arten von Parametern auf die am besten geeignete Weise
anzeigen können.
Werte („Value") - Dies ist der Standardmodus, in dem die Parameter in
Texten und in Listenform angezeigt werden.
Graph - Zeigt die Parameter in Wellenformdiagrammen an.
Kombinieren
Zusammenfügen von Grafiken für den Datenvergleich verwendet. In diesem
Fall werden verschiedene Datenelemente in unterschiedlichen Farben
markiert.
Bildschirmschaltflächen:
: Tippen Sie nach der Auswahl darauf, um die Wellenverlauf grafisch
darzustellen.
(„Combine")
-

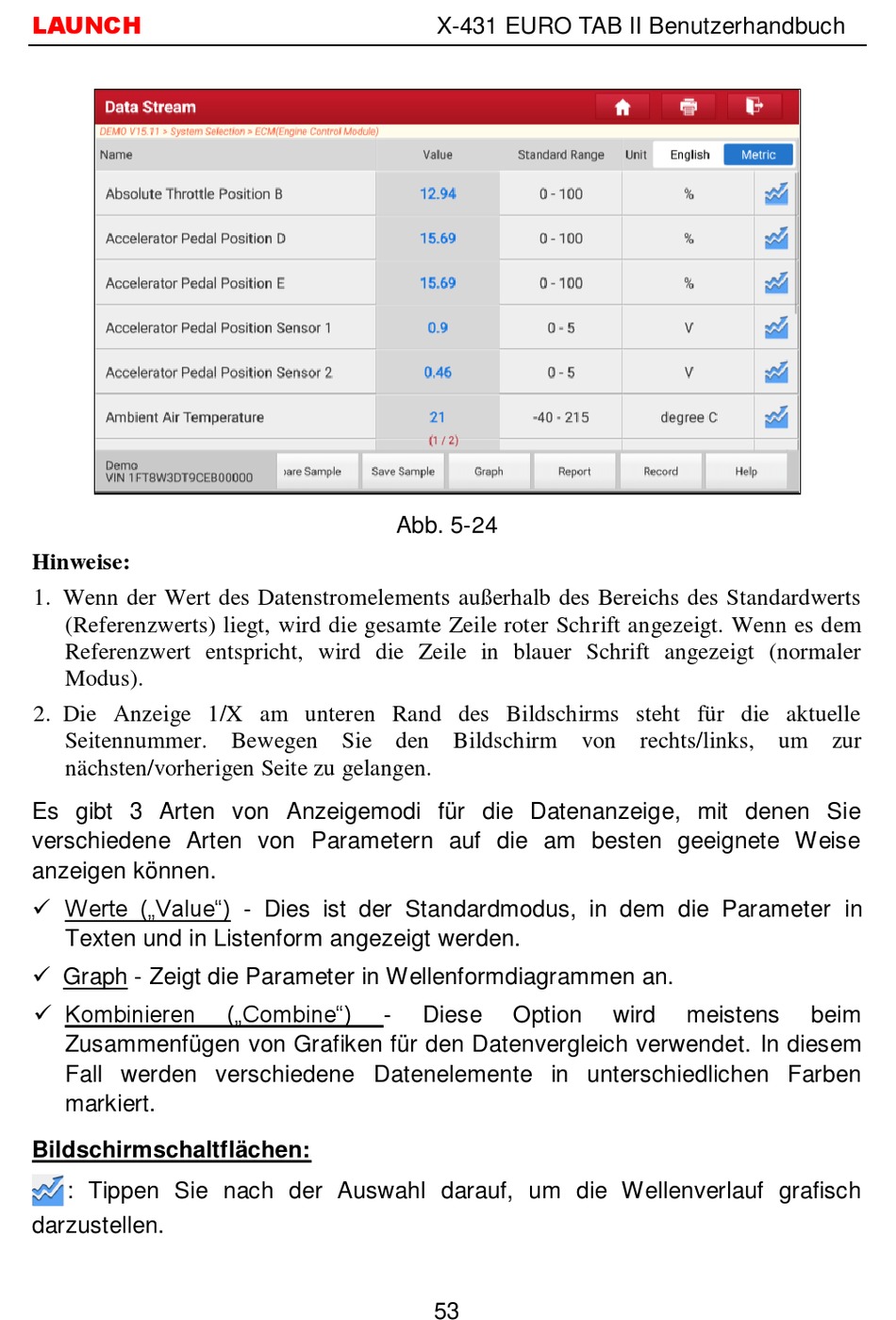

X-431 EURO TAB II Benutzerhandbuch
Abb. 5-24
Diese
Option
53
wird
meistens
beim
