LAUNCH
Fahrzeugdiagnose mit dem Datenkabel durchzuführen. In diesem Fall, muss das
Datenkabel das VCI Gerät und das Tablet verbinden.
Wenn alle Kommunikationsmethoden gleichzeitig angewandt werden, wird das
System die verdrahtete Kommunikation als Standardpriorität verwenden.
4.4 Verbindungen
4.4.1 Vorbereitung
Normale Testbedingungen
Schalten Sie die Fahrzeugstromversorgung ein.
Der Gashebel sollte nicht betätigt werden.

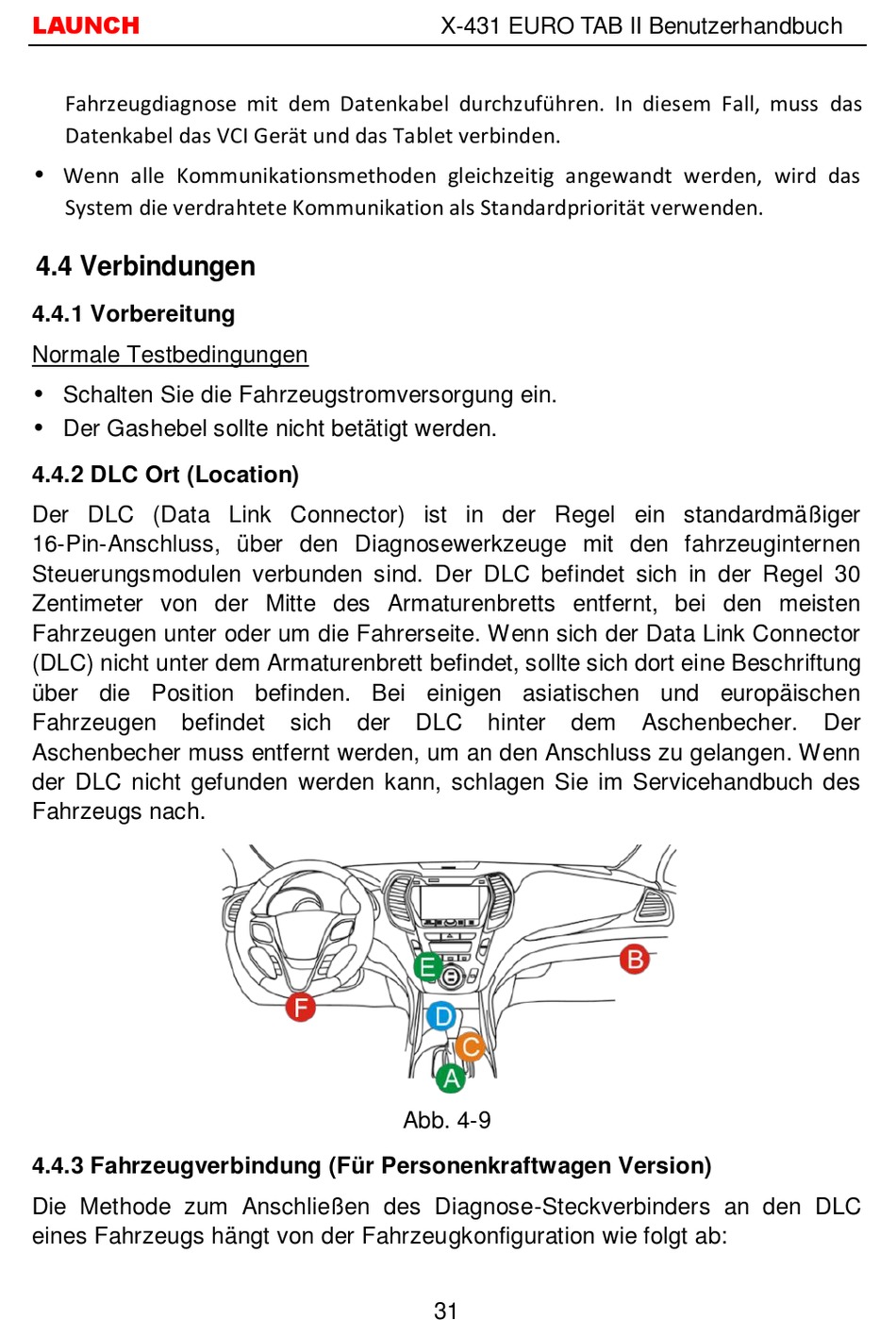

4.4.2 DLC Ort (Location)
Der DLC (Data Link Connector) ist in der Regel ein standardmäßiger
16-Pin-Anschluss, über den Diagnosewerkzeuge mit den fahrzeuginternen
Steuerungsmodulen verbunden sind. Der DLC befindet sich in der Regel 30
Zentimeter von der Mitte des Armaturenbretts entfernt, bei den meisten
Fahrzeugen unter oder um die Fahrerseite. Wenn sich der Data Link Connector
(DLC) nicht unter dem Armaturenbrett befindet, sollte sich dort eine Beschriftung
über die Position befinden. Bei einigen asiatischen und europäischen
Fahrzeugen
befindet
Aschenbecher muss entfernt werden, um an den Anschluss zu gelangen. Wenn
der DLC nicht gefunden werden kann, schlagen Sie im Servicehandbuch des
Fahrzeugs nach.
4.4.3 Fahrzeugverbindung (Für Personenkraftwagen Version)
Die Methode zum Anschließen des Diagnose-Steckverbinders an den DLC
eines Fahrzeugs hängt von der Fahrzeugkonfiguration wie folgt ab:
X-431 EURO TAB II Benutzerhandbuch
sich
der
DLC
Abb. 4-9
31
hinter
dem
Aschenbecher.
Der
