LAUNCH

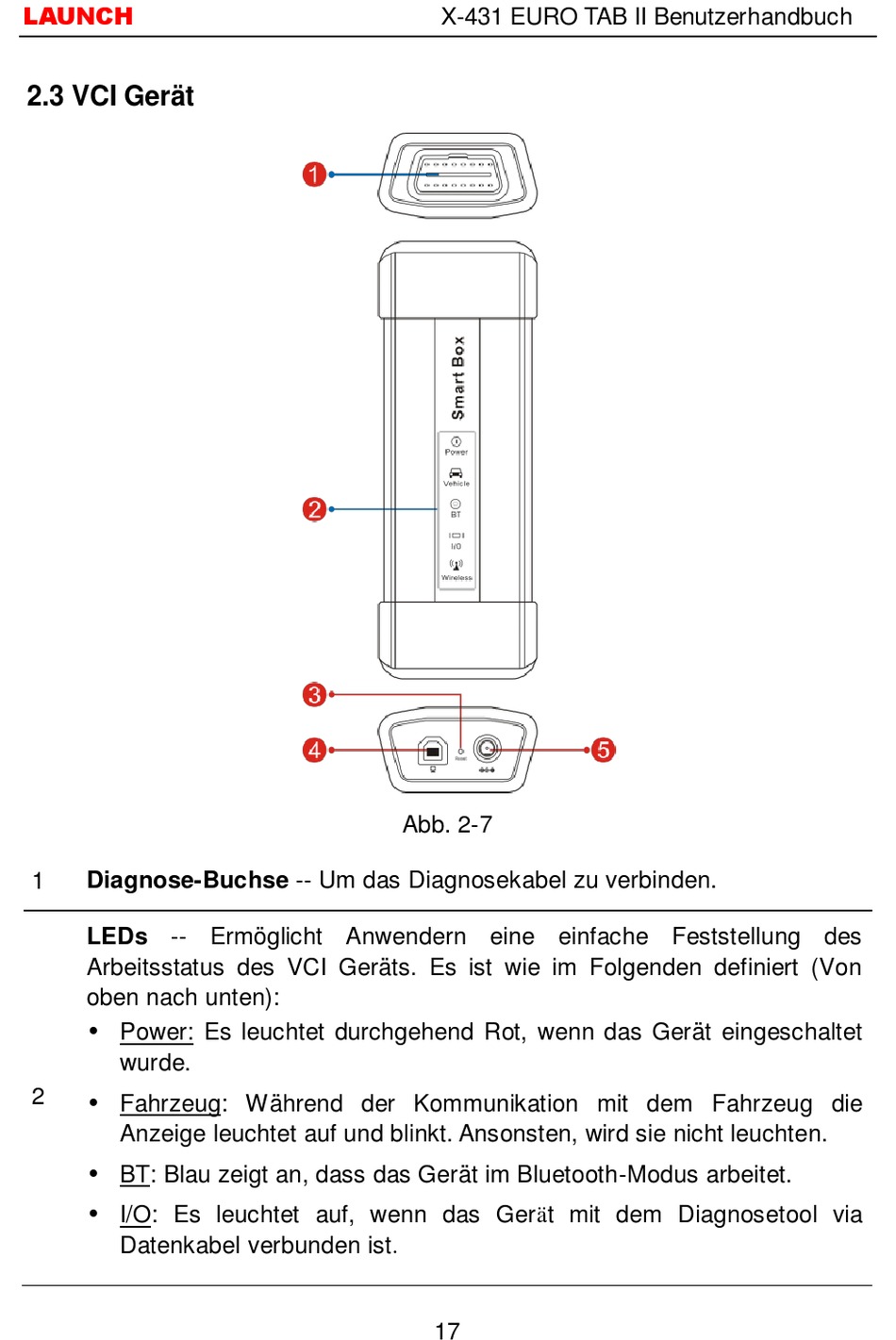

2.3 VCI Gerät
Diagnose-Buchse -- Um das Diagnosekabel zu verbinden.
1
LEDs -- Ermöglicht Anwendern eine einfache Feststellung des
Arbeitsstatus des VCI Geräts. Es ist wie im Folgenden definiert (Von
oben nach unten):
Power: Es leuchtet durchgehend Rot, wenn das Gerät eingeschaltet
wurde.
2
Fahrzeug: Während der Kommunikation mit dem Fahrzeug die
Anzeige leuchtet auf und blinkt. Ansonsten, wird sie nicht leuchten.
BT: Blau zeigt an, dass das Gerät im Bluetooth-Modus arbeitet.
I/O: Es leuchtet auf, wenn das Gerät mit dem Diagnosetool via
Datenkabel verbunden ist.
X-431 EURO TAB II Benutzerhandbuch
Abb. 2-7
17
