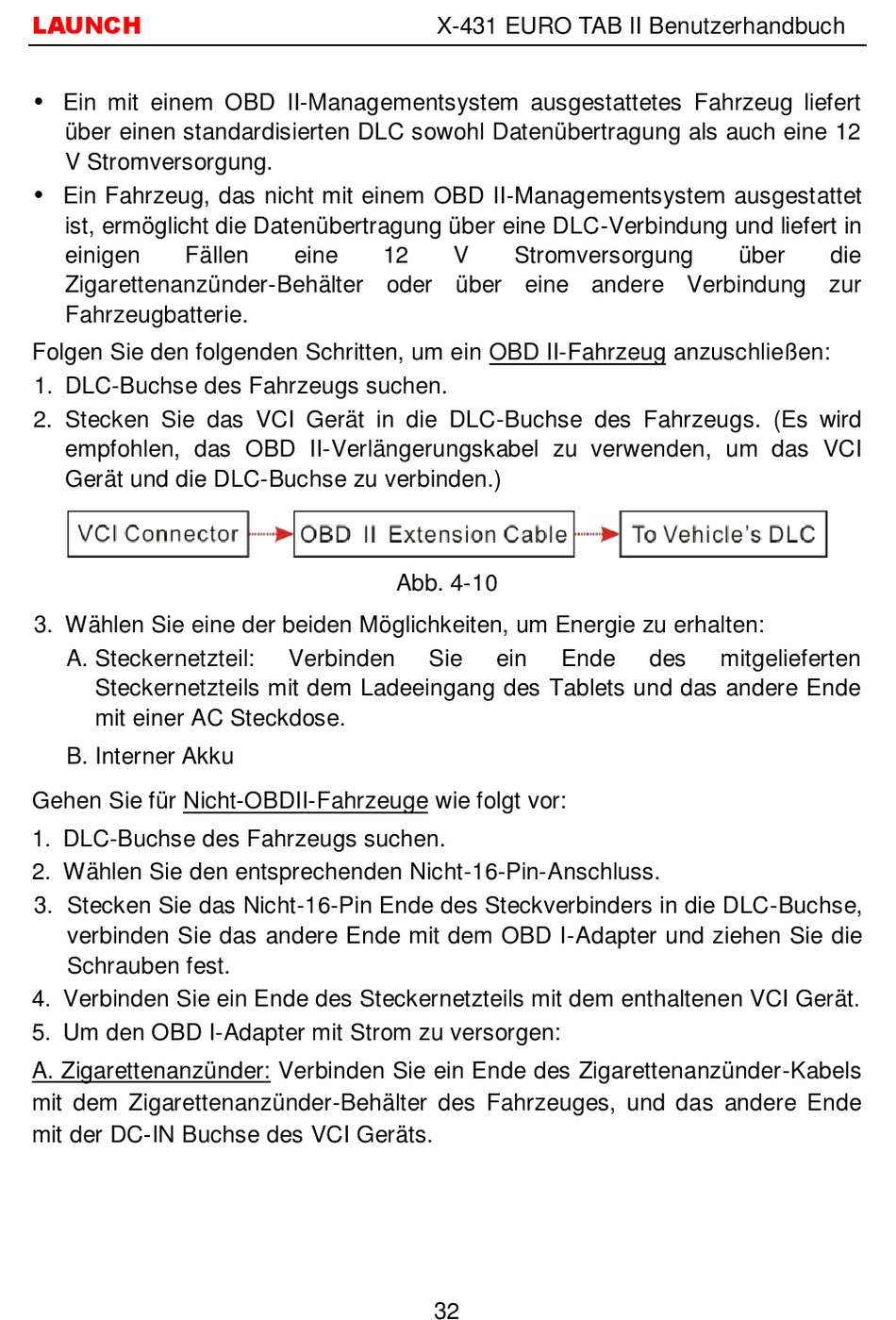

Ein mit einem OBD II-Managementsystem ausgestattetes Fahrzeug liefert
über einen standardisierten DLC sowohl Datenübertragung als auch eine 12
V Stromversorgung.
Ein Fahrzeug, das nicht mit einem OBD II-Managementsystem ausgestattet
ist, ermöglicht die Datenübertragung über eine DLC-Verbindung und liefert in
einigen
Fällen
Zigarettenanzünder-Behälter oder über eine andere Verbindung zur
Fahrzeugbatterie.
Folgen Sie den folgenden Schritten, um ein OBD II-Fahrzeug anzuschließen:
1. DLC-Buchse des Fahrzeugs suchen.
2. Stecken Sie das VCI Gerät in die DLC-Buchse des Fahrzeugs. (Es wird
empfohlen, das OBD II-Verlängerungskabel zu verwenden, um das VCI
Gerät und die DLC-Buchse zu verbinden.)
3. Wählen Sie eine der beiden Möglichkeiten, um Energie zu erhalten:
A. Steckernetzteil:
Steckernetzteils mit dem Ladeeingang des Tablets und das andere Ende
mit einer AC Steckdose.
B. Interner Akku
Gehen Sie für Nicht-OBDII-Fahrzeuge wie folgt vor:
1. DLC-Buchse des Fahrzeugs suchen.
2. Wählen Sie den entsprechenden Nicht-16-Pin-Anschluss.
3. Stecken Sie das Nicht-16-Pin Ende des Steckverbinders in die DLC-Buchse,
verbinden Sie das andere Ende mit dem OBD I-Adapter und ziehen Sie die
Schrauben fest.
4. Verbinden Sie ein Ende des Steckernetzteils mit dem enthaltenen VCI Gerät.
5. Um den OBD I-Adapter mit Strom zu versorgen:
A. Zigarettenanzünder: Verbinden Sie ein Ende des Zigarettenanzünder-Kabels
mit dem Zigarettenanzünder-Behälter des Fahrzeuges, und das andere Ende
mit der DC-IN Buchse des VCI Geräts.
X-431 EURO TAB II Benutzerhandbuch
eine
12
V
Abb. 4-10
Verbinden
Sie
32
Stromversorgung
ein
Ende
des
über
die
mitgelieferten
