LAUNCH
X-431 EURO TAB II Benutzerhandbuch
Bewegen
Sie
den
Bildschirminhalt
nach
unten,
um
die
weiteren
Fahrzeugsysteme der nächsten Seite anzuzeigen.
Tippen Sie auf das gewünschte System (zum Beispiel „ECM"), um zur
Testfunktionsseite zu springen.

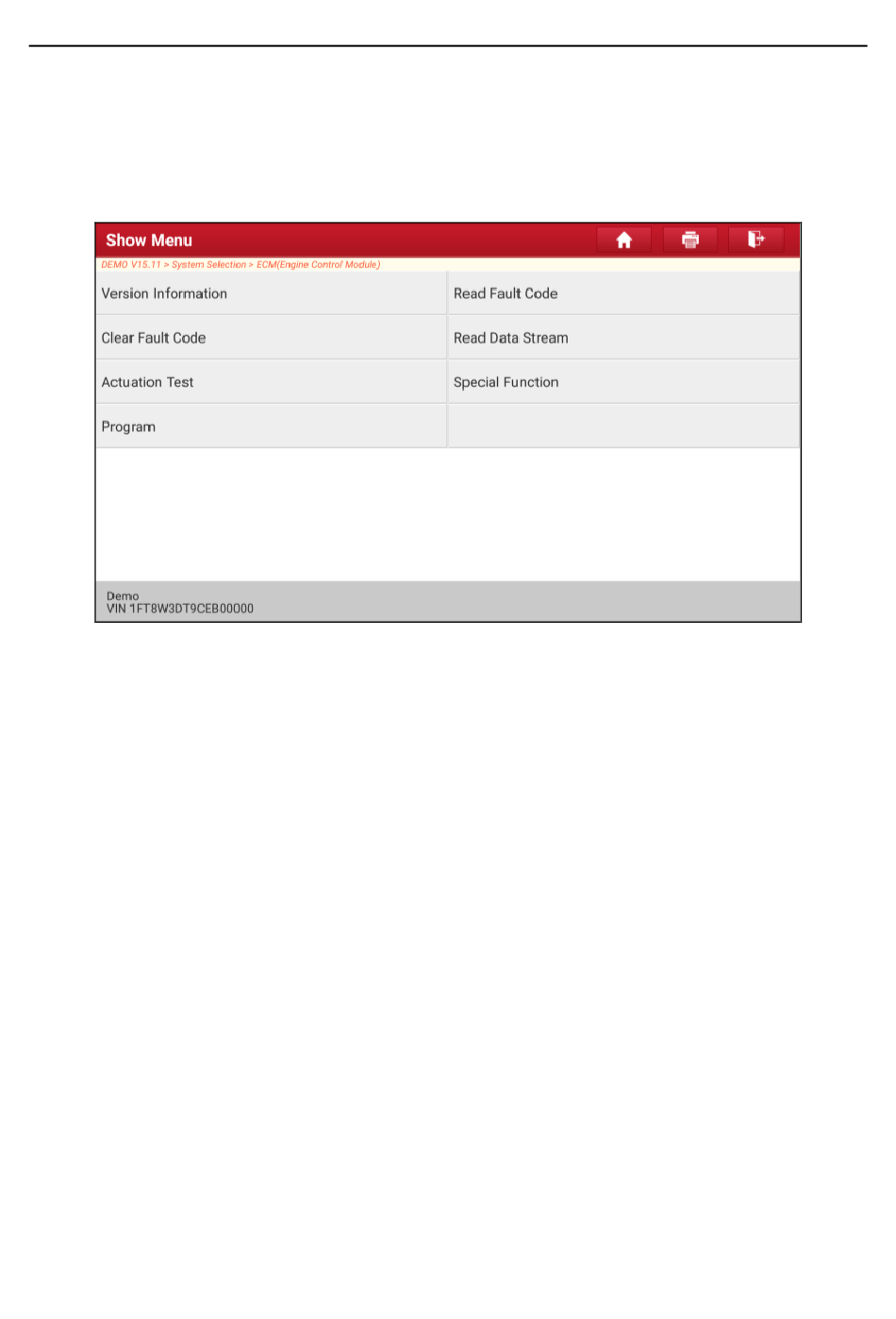

Abb. 5-21
Hinweis: Unterschiedliche Fahrzeuge haben unterschiedliche Diagnosemenüs.
A. Versionsinformation
Mit dieser Funktion werden die Versionsinformationen des Systemmodus, der
Fahrzeug-VIN, der Software und des Steuergeräts (ECU) ausgelesen.
In Abb. 5-21, tippen Sie auf „Version Information", der Bildschirm zeigt die ECU
Information an.
B. Fehlercode lesen
Diese Funktion zeigt detaillierte Informationen der DTC-Datensätze an, die vom
Steuerungssystem des Fahrzeugs abgerufen werden.
*Hinweis: Das Abrufen und Verwenden von DTCs zur Fehlerbehebung des
Fahrzeugbetriebs ist nur ein Bestandteil der allgemeinen Diagnosestrategie. Ersetzen
Sie niemals Komponenten basierend auf der DTC-Fehlerdefinition. Jeder DTC verfügt
über eine Reihe von Testverfahren, Anweisungen und Flussdiagrammen, die befolgt
werden müssen, um die Ursache des Problems zu lokalisieren. Diese Informationen
finden Sie im Service-Handbuch des Fahrzeugs.
In Abb. 5-21, tippen Sie auf „Fehlercode lesen" (="Read Fault Code"), der
Bildschirm wird die Diagnoseergebnisse anzeigen.
49
