Montage
Lieferumfang
Im Lieferumfang enthalten sind:
• 1 Saunaheizgerät
• 1 Verdampferabdeckung mit Kräuterschale und
Siebeinsatz
• 1 Sicherungswinkel mit 2 Sicherungsschrauben
• 1 Beipack Bodenausgleichprofil
• 1 Einheit Saunasteine separat im Gewebesack

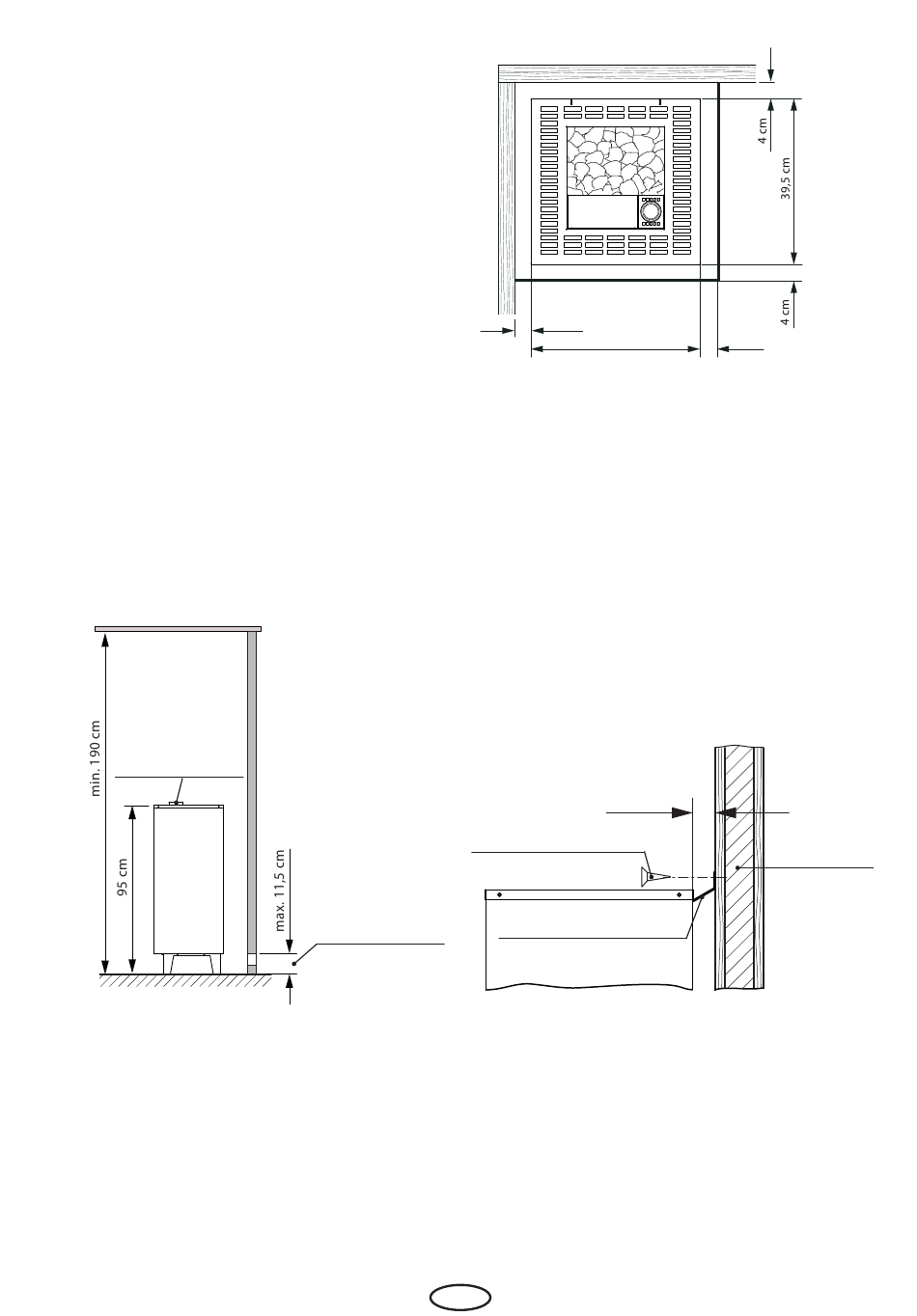

Mindestabstände
• Die Mindesthöhe der Saunakabine muss in-
nen 1,90 m betragen (Abb. 1).
Kabinendecke
Verdampferschale
Bi-O
Cubo
• Bei der Montage des Saunaofens ist darauf
zu achten, dass waagerechte (seitliche) Ab-
stand zwischen Ofen und Kabinenwand min-
destens 4 cm beträgt (Abb. 2).
• Der Abstand zwischen Ofenschutzgitter bzw.
Liegebank und anderen brennbaren Materi-
alien zum Ofen muss mindestens 4 cm betra-
gen. Die Höhe des Ofenschutzgitters muss
etwa der vorderen Ofenhöhe entsprechen.
8
• Anschlussleitung nach Schaltplan anschlie-
• Anschlussleitung an das Steuergerät an-
• Anschlusskasten mit dem Deckel verschlie-
• Sicherungswinkel rückseitig mittig unter die
Spanplattenschrauben
Abb. 1
Belüftung im
unteren Bereich
erforderlich
Achten Sie beim Befüllen des Saunaofens
mit den Saunasteinen darauf, dass sich das
Dampfleitrohr des Einfüllbehälters zum Befül-
len des Verdampfers nicht aus dem Wasserbe-
hälter löst.
Die Oberkante des Einfüllbehälters muss unter-
halb der Abdeckung des Saunaofens liegen.
Lediglich die Verdampferschale ragt über die
Abdeckung des Ofens hinaus und ist zu sehen.
D
Kabinenwand
Ofenschutzgitter
4 cm
40 cm
ßen. Ein Schaltplan ist im Bereich der Netzan-
schlussklemme angebracht
schließen. Hierbei die Vorschriften des ört-
lichen EVU und des VDE beachten.
ßen. Verwenden Sie hierzu 4 Stück Blech-
schrauben.
Ofenabdeckung schieben und mittels den
beiden Spanplattenschrauben an der Kabi-
nenwand sichern (siehe Abb. 3)
4 cm
Sicherungswinkel
4 cm
Abb. 2
Kabinenwand
Abb. 3
