NivoGuide® 8200 • Zweileiter 4 ... 20 mA/HART, mit SIL-Qualifikation
3 Produktbeschreibung
Anwendungsbereich
Funktionsprinzip - Füll-
standmessung
Funktionsprinzip - Trenn-
schichtmessung
8
– Kurz-Betriebsanleitung NivoGuide 8200
– Anleitungen zu optionalen Geräteausstattungen
– Ex-spezifischen "Sicherheitshinweisen" (bei Ex-Ausführungen)
– Ggf. weiteren Bescheinigungen
Information:
In dieser Betriebsanleitung werden auch optionale Gerätemerkmale
beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell-
spezifikation.
3.2

Arbeitsweise

Der NivoGuide 8200 ist ein Füllstandsensor mit Seil- oder Stabmess-
sonde zur kontinuierlichen Füllstand- und Trennschichtmessung
und ist besonders gut für Anwendungen in hohen Temperaturen bis
+250 °C (482 °F) geeignet.
Aufgrund der Qualifikation bis SIL2 bzw. homogen redundant bis SIL3
(IEC 61508) ist der NivoGuide 8200 für den Einsatz in sicherheitsinst-
rumentierten Systemen (SIS) geeignet.
Die Sicherheitsfunktion (SIF) kann sowohl eine Überwachung des
maximalen oder minimalen Füllstandes oder eine Kombination aus
beidem sein.
Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils
oder eines Stabes geführt. Beim Auftreffen auf die Füllgutoberfläche
werden die Mikrowellenimpulse reflektiert. Die Laufzeit wird vom
Gerät ausgewertet und als Füllstand ausgegeben.
h

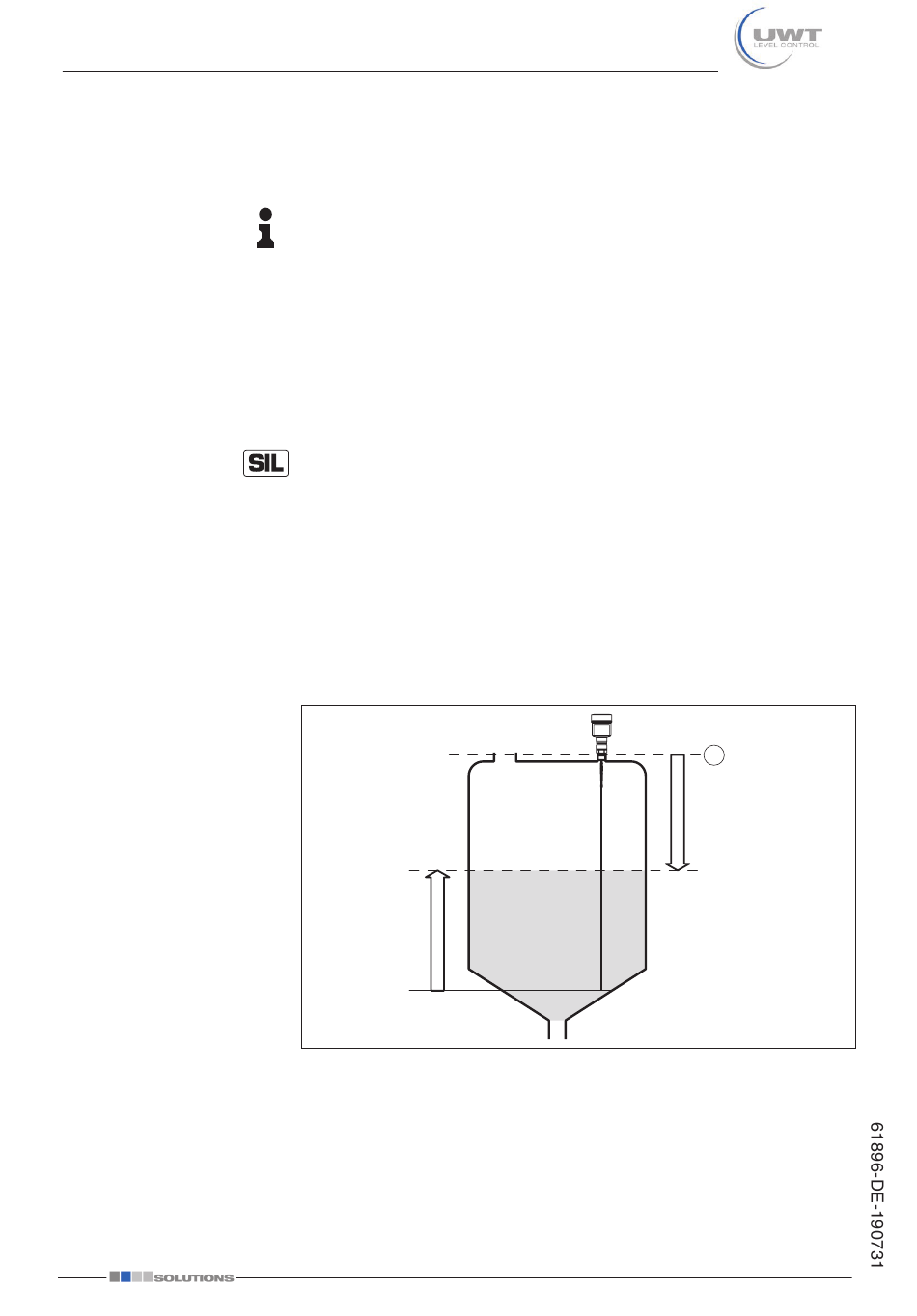

Abb. 2: Füllstandmessung
1 Sensorbezugsebene (Dichtfläche des Prozessanschlusses)
d Distanz zum Füllstand
h Höhe - Füllstand
Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils
bzw. Stabes geführt. Beim Auftreffen auf die Füllgutoberfläche werden
die Mikrowellenimpulse teilweise reflektiert. Der andere Teil durchläuft
1
d
