NivoGuide® 8200 • Zweileiter 4 ... 20 mA/HART
3 Produktbeschreibung

Anwendungsbereich

Funktionsprinzip - Füll-
standmessung
Funktionsprinzip - Trenn-
schichtmessung
8
– Ggf. weiteren Bescheinigungen
Information:
In dieser Betriebsanleitung werden auch optionale Gerätemerkmale
beschrieben. Der jeweilige Lieferumfang ergibt sich aus der Bestell-
spezifikation.
3.2

Arbeitsweise

Der NivoGuide 8200 ist ein Füllstandsensor mit Koaxialmesssonde
zur kontinuierlichen Füllstand- und Trennschichtmessung und ist für
Anwendungen in Flüssigkeiten mit hohen Temperaturen bis 450 °C
(842 °F) geeignet.
Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils
oder eines Stabes geführt. Beim Auftreffen auf die Füllgutoberfläche
werden die Mikrowellenimpulse reflektiert. Die Laufzeit wird vom
Gerät ausgewertet und als Füllstand ausgegeben.
h

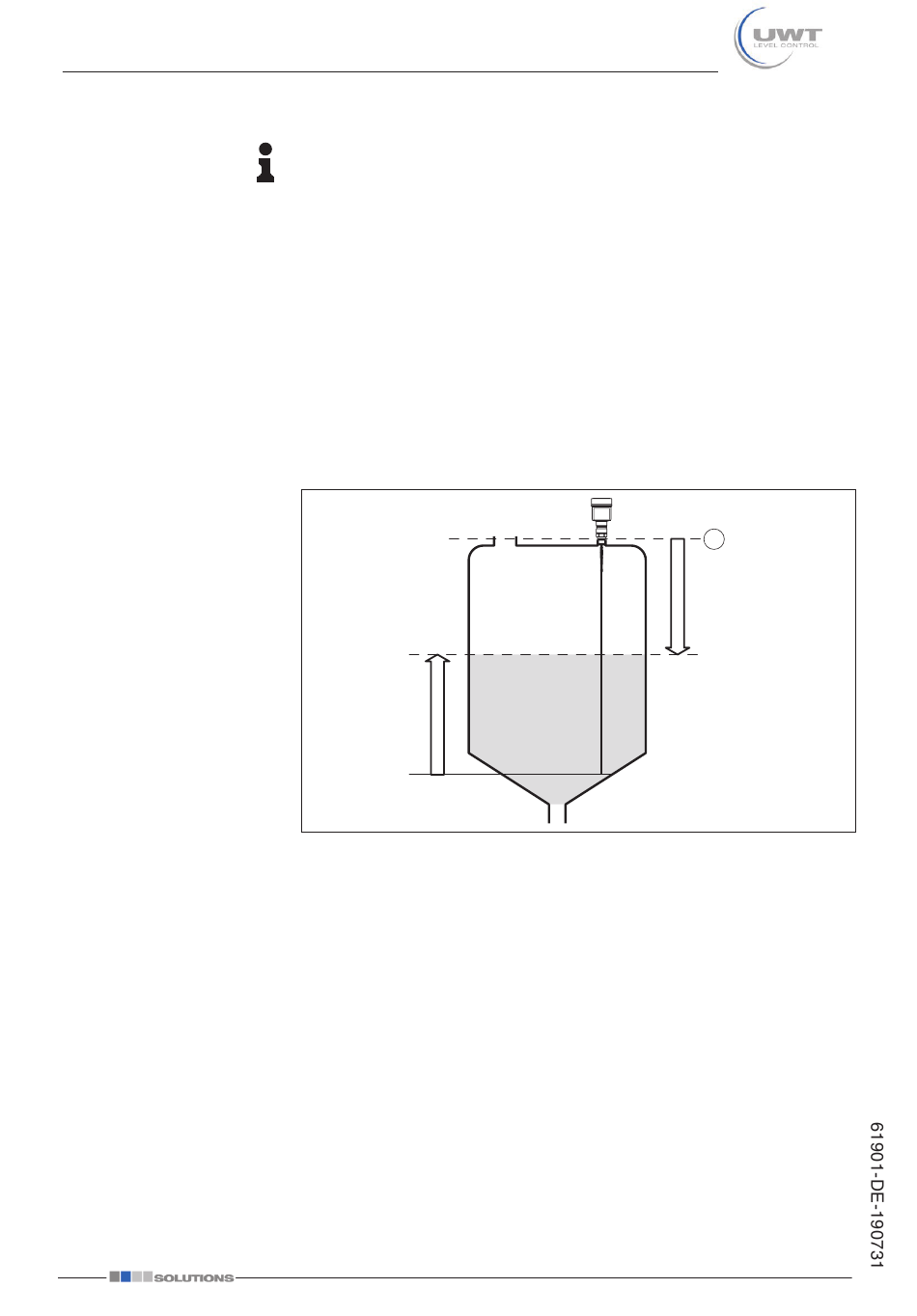

Abb. 2: Füllstandmessung
1 Sensorbezugsebene (Dichtfläche des Prozessanschlusses)
d Distanz zum Füllstand
h Höhe - Füllstand
Hochfrequente Mikrowellenimpulse werden entlang eines Stahlseils
bzw. Stabes geführt. Beim Auftreffen auf die Füllgutoberfläche werden
die Mikrowellenimpulse teilweise reflektiert. Der andere Teil durchläuft
das obere Medium und wird an der Trennschicht ein zweites Mal
reflektiert. Die Laufzeiten zu den beiden Mediumschichten werden
vom Gerät ausgewertet.
1
d
