UWT NivoGuide 8200 Geräteinformation, Betriebsanleitung Seite 41

Max.-Abgleich Trenn-
schicht
Min.-Abgleich Trenn-
schicht
Dämpfung
NivoGuide® 8200 • Zweileiter 4 ... 20 mA/HART, mit SIL-Qualifikation

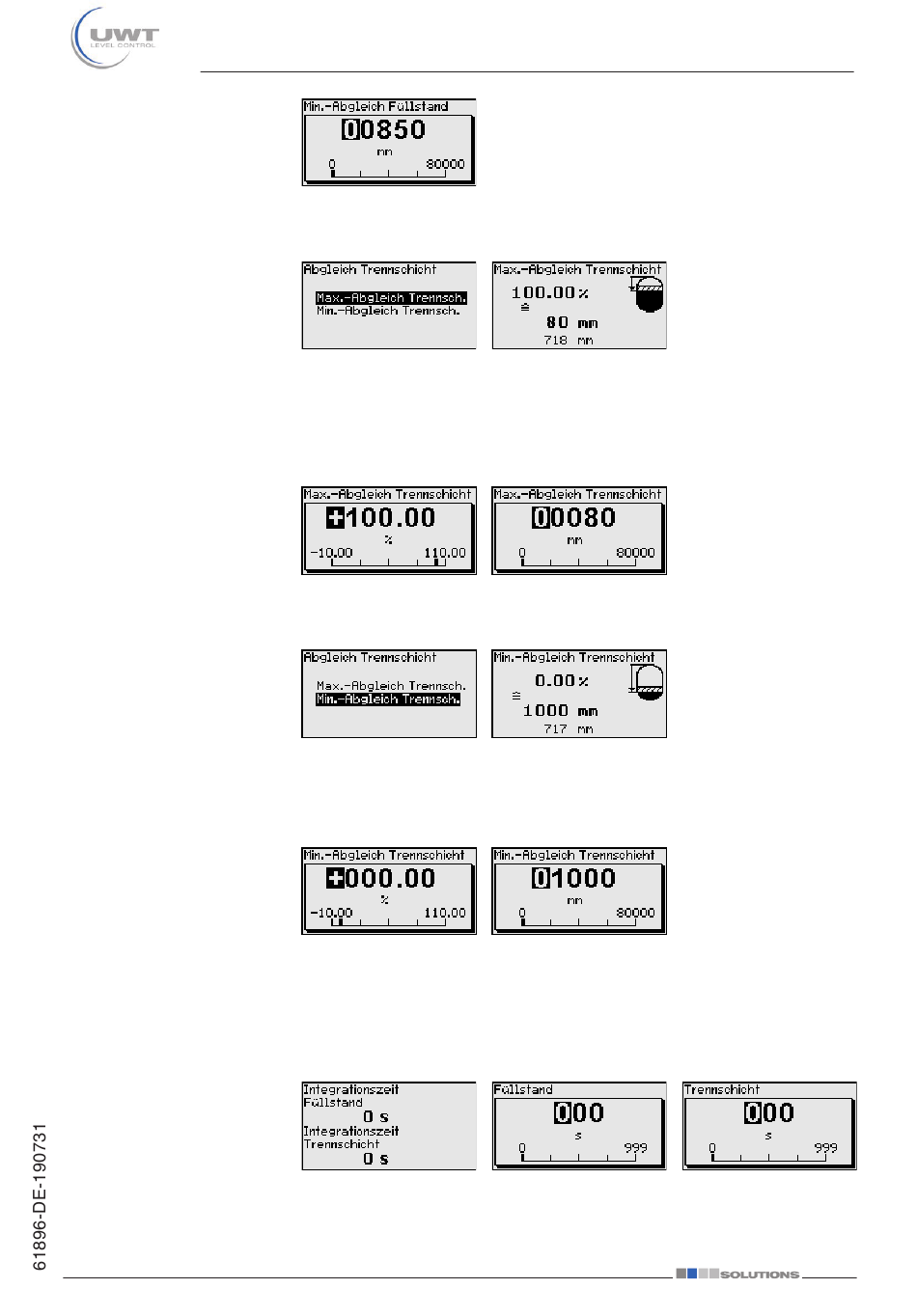

7 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
Dieser Menüpunkt ist nur verfügbar, wenn Sie unter dem Menüpunkt
"Anwendung" Trennschichtmessung ausgewählt haben.
Geben Sie den gewünschten Prozentwert für den Max.-Abgleich ein.
Alternativ haben Sie die Möglichkeit, den Abgleich der Füllstandmes-
sung auch für die Trennschicht zu übernehmen.
Geben Sie passend zum Prozentwert den entsprechenden Distanz-
wert in Meter für die Oberfläche des oberen Mediums ein.
Dieser Menüpunkt ist nur verfügbar, wenn Sie unter dem Menüpunkt
"Anwendung" Trennschichtmessung ausgewählt haben.
Geben Sie den gewünschten Prozentwert für den Min.-Abgleich
(Trennschicht) ein.
Geben Sie passend zum Prozentwert der Trennschicht den entspre-
chenden Distanzwert in Meter für die Trennschicht ein.
Zur Dämpfung von prozessbedingten Messwertschwankungen stel-
len Sie in diesem Menüpunkt eine Integrationszeit von 0 ... 999 s ein.
Wenn Sie unter dem Menüpunkt "Anwendung" Trennschichtmessung
ausgewählt haben, können Sie die Dämpfung für den Füllstand und
die Trennschicht gesondert einstellen.
Die Werkseinstellung ist eine Dämpfung von 0 s.
41
