UWT NivoGuide 8200 Geräteinformation, Betriebsanleitung Seite 73

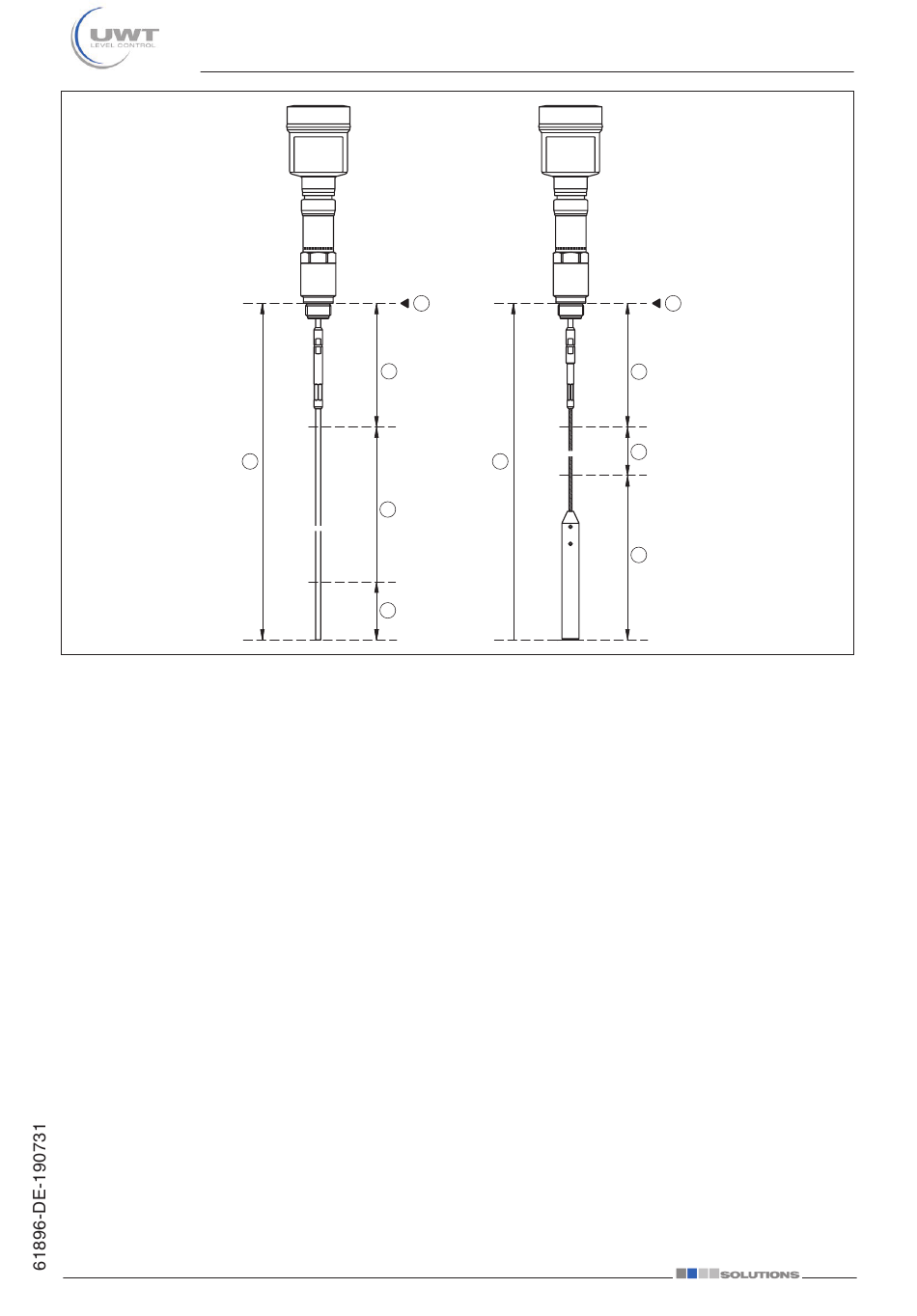

Abb. 26: Messbereiche - NivoGuide 8200
1 Bezugsebene
2 Messsondenlänge
3 Messbereich (Werksabgleich ist bezogen auf den Messbereich in Wasser)
4 Obere Totzone (siehe folgende Diagramme - grau markierter Bereich)
5 Untere Totzone (siehe folgende Diagramme - grau markierter Bereich)
Typische Messabweichung - Trenn-
schichtmessung
Typische Messabweichung - Gesamtfüll-
stand Trennschichtmessung
Typische Messabweichung - Füllstand-
messung
4)5)
Abhängig von den Montagebedingungen können sich Abweichungen ergeben, die durch eine Anpassung des
4)
Abgleichs oder einer Veränderung des Messwertoffsets im DTM-Servicemode behoben werden können
Durch eine Störsignalausblendung können die Totzonen optimiert werden.
5)
NivoGuide® 8200 • Zweileiter 4 ... 20 mA/HART, mit SIL-Qualifikation
1
4
2
3
5
± 5 mm (0.197 in)
Siehe folgende Diagramme
Siehe folgende Diagramme
1
4
3
2
5
10 Anhang
