UWT Rotonivo RN 3000 Serie Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Rotonivo RN 3000 Serie:
- Geräteinformation, betriebsanleitung (32 Seiten) ,
- Betriebsanleitung (92 Seiten)
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für UWT Rotonivo RN 3000 Serie
Inhaltszusammenfassung für UWT Rotonivo RN 3000 Serie

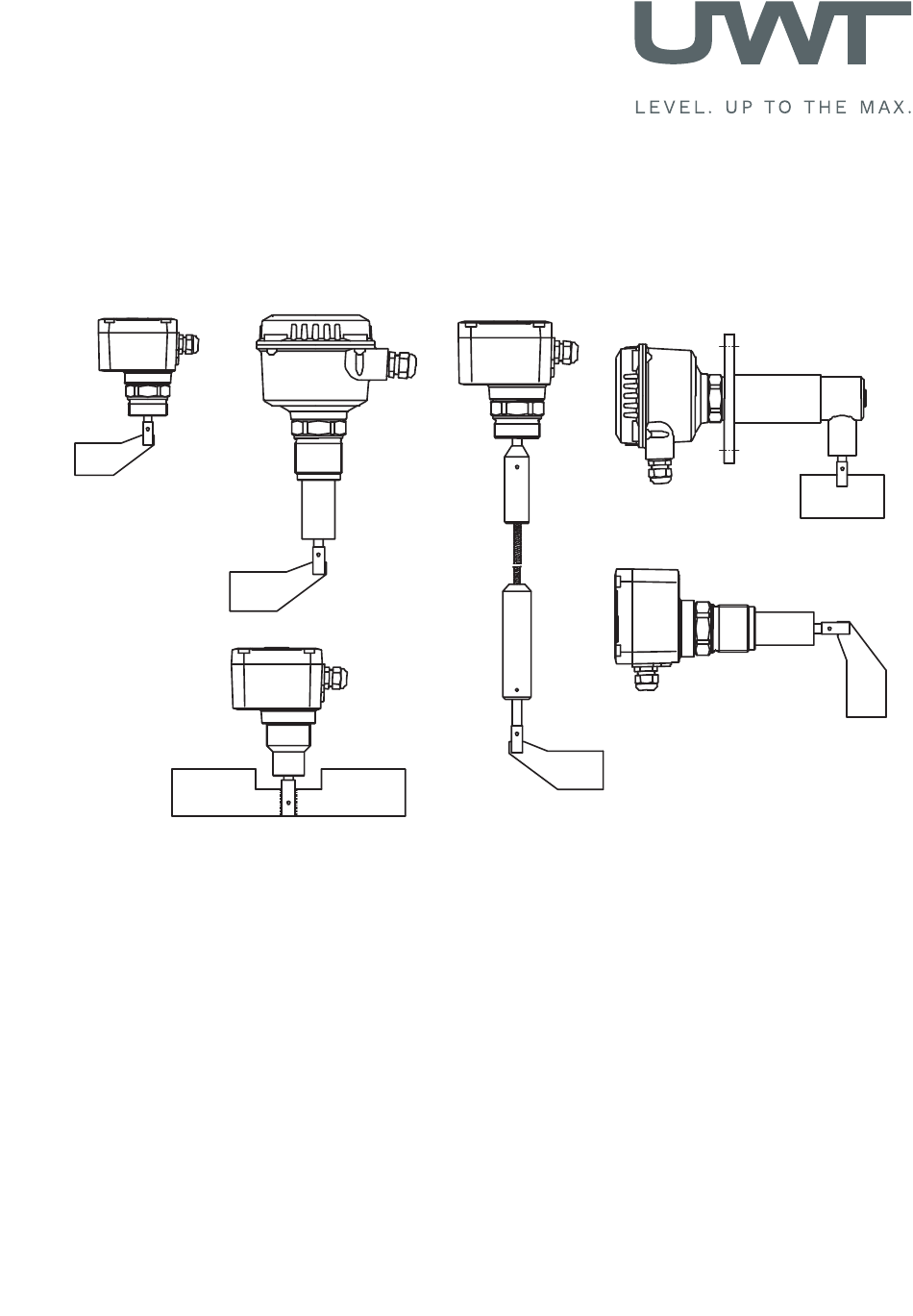

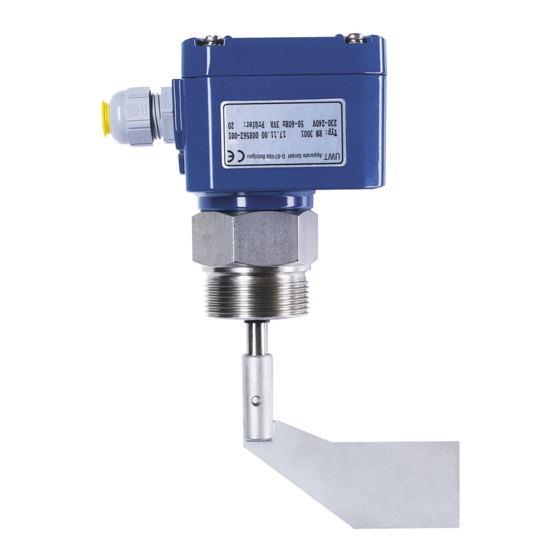

- Seite 1 Rotonivo ® RN 3000 Serie RN 4000 RN 6000 Betriebsanleitung 010523...
- Seite 2 UWT GmbH Westendstraße 5 Tel.: +49 (0)831 57123-0 Internet: www.uwtgroup.com D-87488 Betzigau Fax: +49 (0)831 76879 E-Mail: info@uwtgroup.com Diese Typen RN 3001 / 3002 / 3003 / 3004 / 3005 Betriebsanleitung RN 4001 ist gültig für: RN 6001 / 6002 / 6003 / 6004...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits /Warnhinweise Seite Verwendung Seite Technische Daten Seite Einsatz Seite Montage Seite Elektrischer Anschluss Seite Schaltlogik Seite Einstellung Seite Wartung Seite ATEX / IEC-Ex - Hinweise Seite... -
Seite 4: Sicherheits /Warnhinweise
Sicherheits /Warnhinweise Installation, Wartung und Inbetriebnahme darf nur von qualifiziertem Fachpersonal durchgeführt werden. Für den elektrischen Anschluss müssen die örtlichen Vorschriften oder VDE 0100 beachtet werden. Das Gerät darf nur in spannungsfreiem Zustand geöffnet werden. Alle Anschlusskabel müssen für wenigstens 250V AC Betriebsspannung isoliert sein. -
Seite 5: Technische Daten
Technische Daten Gehäuse 97mm RN 3000 82mm (3.82“) 36mm (3.22“) (1.41“) RN 4000 135mm Ø120mm RN 6000 (5.31“) (Ø 4.72“) - Seite 6 Temperaturzwischenstück RN 3001 RN 3002 RN 3004 RN 6001 RN 6002 RN 6004 Ø 33mm (Ø 1.3“) A = 0mm A = 200mm A = 300mm A = 400mm Maß A (0“) (7.87“) (11.8“) (15.7“) 80°C 150/250°C 350°C 600°C (176°F) (302/482°F) (662°F) (1112°F)
- Seite 7 Temperaturzwischenstück RN 3003 RN 6003 Ø55/60mm (Ø2.16/2.36“) A = 10mm A = 75mm A = 210mm Maß A (0.39“) (2.95“) (8.26“) °C 80°C 80°C 150/250°C (176°F) (176°F) (302/482°F) 5/10bar 0,8/5/10bar 0,8bar (11.6psi) (73/145psi) (11.6/73/145psi)
- Seite 8 Ausleger RN 3001 RN 4001 RN 6001 Material gem. Bestellangaben Ø10mm (Ø0.39“) Material gem. Bestellangaben L = 70mm … 1500mm (2.75“ … 59“) Ø8mm (Ø0.31“) Seilverlängerung Pendelwelle...
- Seite 9 Ausleger RN 3002 RN 6002 Material gem. Bestellangaben Ø33mm (Ø1.3“) Ø10mm (Ø0.39“) Material gem. Bestellangaben L = 250mm … 4000mm (9.84“ … 158“)
- Seite 10 Ausleger RN 3002-Seil RN 6002-Seil Material gem. Bestellangaben Ø8mm (Ø0.31“) Ø8mm (Ø0.31“) Ø10mm Ø10mm (Ø0.39“) (Ø0.39“) max. 4 kN max. 28 kN...
- Seite 11 Ausleger RN 3003 RN 6003 Material gem. Bestellangaben Ø55/60mm 1.4305 (303) (Ø2,16/2.36“) L = 125mm … 300mm (4.92“...11.81“) 139mm (5.47") 50mm (1.97") 187mm (7.28") 98mm (3.9")
- Seite 12 Ausleger RN 3004 RN 6004 Material gem. Bestellangaben Ø33mm (Ø1.3“) Ø10mm (Ø0.39“) Material gem. Bestellangaben L = 150mm … 600mm (5.9“...23.6“) RN 3005 97x82mm (3.82x3.22“) Material gem. Bestellangaben 1.4305 (303) 1.4301 (304) 200mm (7.87“)
- Seite 13 Messflügel Rechteckflügel 1.4301 (304) / 1.4404 (316L) 50mm (1.97“) 98mm (3.86“) 50mm (1.97“) 150mm (5.9“) 50mm (1.97“) 250mm (9.84“) 98mm (3.86“) 98mm (3.86“) 98mm (3.86“) 150mm (5.9“) 98mm (3.86“) 250mm (9.84“) Ausgeklinkt 1.4301 (304) / 1.4404 (316L)
- Seite 14 Messflügel Muffenflügel 1.4301 (304)/ 1.4301 (304)/ 1.4404 (316L) 1.4404 (316L) 106mm (4.17“) 98mm (3.86“) 1.4301 (304)/ 1.4301 (304)/ 1.4404 (316L) 1.4404 (316L) 77mm (3.03“) 98mm (3.86“)
- Seite 15 Messflügel Klappflügel doppelseitig 1.4301 (304)/ 1.4404 (316L) Klappflügel einseitig 1.4301 (304)/ 1.4404 (316L) b=28mm (1.1") / 37mm (1.46")
- Seite 16 Messflügel Gummiflügel Universalflügel Kunststoff PP...
- Seite 17 °C process RN 3000 (1,2) RN 4000 60°C (140°F) 80°C (176°F) -40°C -20°C (-4°F) (-40°F) process -20°C (-4°F) (1,2) -40°C (-40°F) (1) siehe Typenschild (2) mit Gehäuseheizung...
- Seite 18 RN 6000 (1,2) (1) siehe Typenschild (2) mit Gehäuseheizung RN 3000 / RN 6000 min. -0,9bar (-13.1psi) max. 0,8 / 5 / 10bar (11.6 / 73 / 145psi) RN 4000 min. -0,9bar (-13.1psi) max. 0,8bar (11.6psi) (1) siehe Typenschild...
-
Seite 19: Einsatz
Einsatz RN 3001 RN 4001 RN 6001 L max. 600mm (15.24“) 300mm (7.62”) 150mm (5.9”) 150mm (5.9“) (1) Stahlwinkel bei hohen mechanischen Kräften... - Seite 20 RN 3001 RN 4001 RN 6001 max. 400N max.1,5kN Pendelwelle Seilverlängerung...
- Seite 21 RN 3002 RN 6002 max. 10° L max. 3.000mm (118.1“) 4000mm (158”) Abstützung Schräger Einbau mit Option Pos.32 Lager am Rohrende...
- Seite 22 RN 3002-Seil RN 6002-Seil min. 500mm (19.68”) max. 10.000mm (394”) (1) Max. Zugkraft 4kN / 28kN, siehe Typenschild...
- Seite 23 RN 3003 RN 6003 L max. 300mm (11.81“)
- Seite 24 RN 3004 RN 6004 L max. 300mm (11.81“)
- Seite 25 RN 3005 Verladeteleskop...
-
Seite 26: Montage
Montage Beispiel: Einführen des Klappflügels in langen Montagestutzen Feder Befestigen/ Dichten Teflonband oder Flachdichtung Dichtung... - Seite 27 Befestigen EHEDG 100Nm Zertifizierte Einschweißmuffe vorgeschrieben Metall-Metallauflage spaltfrei Teflonband Verschweißung (Hygienevorschriften beachten)
- Seite 28 Ausrichtung Schutzart IP 66 Option: Wetterschutzhaube für Ex nur für Zone 22 zugelassen...
-
Seite 29: Elektrischer Anschluss
Elektrischer Anschluss RN 3000 RN 4000 8 7 6 5 1 1 2 PE RN 6000 8 9 10 7 6 5 4 Anschlussklemmen je nach Ausführung... - Seite 30 Elektrischer Anschluss - RN 3000 / RN 4000 Version - AC - DC - Allspannung max. 1,5mm² (AWG16) max. 250V max. 250V AC, 2A, 500VA (cos = 1) max. 300V DC, 2A, 60W Version 24/48/115/230V ±10% , 50/60Hz max. 4VA 24V DC ±15% , max.
- Seite 31 Elektrischer Anschluss - RN 3000 / RN 4000 Version - PNP max. 0,4A 24V DC ±15% max. 0,6A einschließlich 10% aus EN 61010...
- Seite 32 Elektrischer Anschluss - RN 6000 Version - AC - DC max. 4mm² (AWG12 max. 250V max. 250V AC, 5A max. 30V DC, 4A Version 24/48/115/230V ±10% , 50/60Hz max. 4VA 24V DC ±15% , max. 2,5W Versorgung Signalausgang siehe Typenschild einschließlich 10% aus EN 61010 nicht induktiv...
- Seite 33 Elektrischer Anschluss - RN 6000 Version - Allspannung max. 4mm² (AWG12 max. max. 250V 250V max. 250V AC, 5A max. 30V DC, 4A 24V DC ±15% , max. 2,5W 22...230V ±10% 50/60Hz, max. 10VA Versorgung Signalausgang Alarmausgang einschließlich 10% aus EN 61010 nicht induktiv...
-
Seite 34: Schaltlogik
Schaltlogik Signalausgang ohne FSL/FSH 7 6 5 8 9 10 7 6 5 8 9 10... - Seite 35 Signalausgang mit FSL/FSH RN 3000/4000: FSL FSH RN 6000: gelb grün...
- Seite 36 Signalausgang Verzögerung RN 3000 RN 4000 RN 6000...
- Seite 37 Alarmausgang Ausführung mit Laufüberwachung Kein Fehler RN 3000/4000: RN 6000: 8 7 6 5 7 6 5 4 Fehler 8 7 6 5 7 6 5 4...
-
Seite 38: Einstellung
Einstellung Einstellung der Federkraft RN 3000 RN 6000 RN 4000 Feder leicht: leichte Füllstoffe mittel: universell schwer: stark anbackende Füllstoffe Wartung Normalerweise nicht erforderlich... - Seite 39 ATEX II 1/2D + IEC-Ex t IIIC Da/Db Hinweise Zulässiger Relativdruck -0,2...+0,1bar (-2.9…+1.45psi) Zonengrenzen RN 3000 RN 6000 RN 4000 (1) 2D (2) Db (3) 21 (1) 1D (2) Da (3) 20 (1) Kategorie ATEX (2) EPL (IEC-Ex) (3) Zone...
-
Seite 40: Umgebungstemperatur
Umgebungstemperatur max. Oberflächentemperatur Zone Zone 90°C (194°F) 30°C (86°F) 50°C (122°F) 120°C (248°F) 100°C (212°F) 40°C (104°F) 60°C (140°F) Zone 21 120°C (248°F) 110°C (230°F) Zone 20 50°C (122°F) 70°C (158°F) 120°C (248°F) 50°C (122°F)/ 80°C (176°F) 120°C (248°F) 60°C (140°F) 90°C (194°F) 120°C (248°F) 100°C (212°F) - Seite 41 Montage RN 3000 RN 6000 RN 4000 (1) Mech. Zugentlastung vorsehen An Potentialausgleich anschließen...
- Seite 42 ATEX / IEC-Ex: Weitere Hinweise Beim Einbau und Anschluss müssen die entsprechenden Vorschriften des Errichterlandes beachtet werden. Inbetriebnahme nur bei geschlossenem Gerät. Das Gerät darf nur im spannungsfreien Zustand geöffnet werden. Vor dem Öffnen sicherstellen, dass keine Staubablagerungen oder Aufwirbelungen vorhanden sind.
