NivoGuide® 8200 • Zweileiter 4 ... 20 mA/HART, mit SIL-Qualifikation
10 Anhang
-196°C -150°C
-321°F -238°F

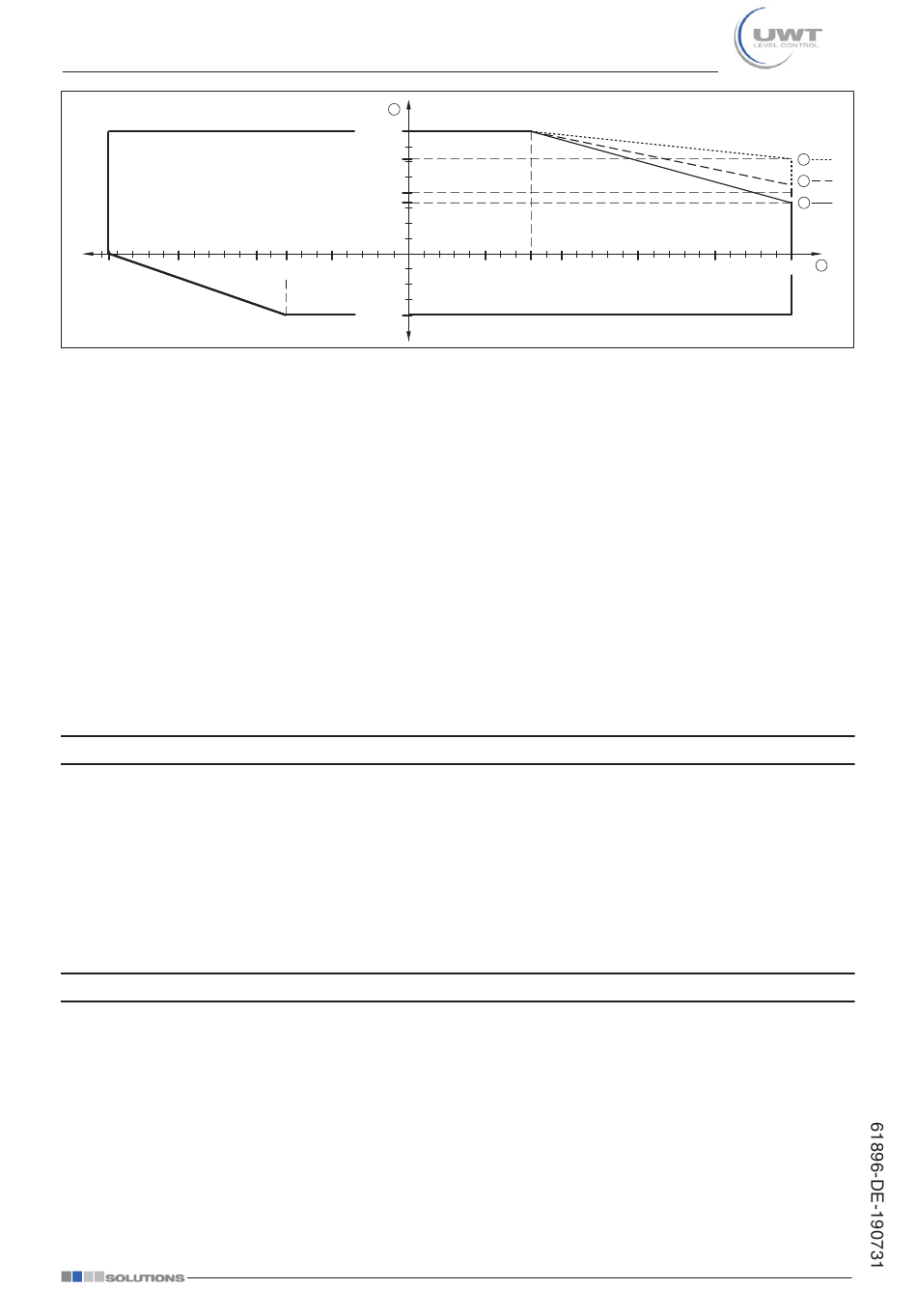

Abb. 32: Umgebungstemperatur - Prozesstemperatur, Standardausführung
A Umgebungstemperatur
B Prozesstemperatur (abhängig vom Dichtungswerkstoff)
1 Aluminiumgehäuse
2 Edelstahlgehäuse, Feinguss
3 Edelstahlgehäuse, elektropoliert
Vibrationsfestigkeit
Ʋ Stabmesssonde
Schockfestigkeit
Ʋ Stabmesssonde
Elektromechanische Daten - Ausführung IP 66/IP 67 und IP 66/IP 68; 0,2 bar
Kabeleinführung
Ʋ M20 x 1,5
Ʋ ½ NPT
Aderquerschnitt (Federkraftklemmen)
Ʋ Massiver Draht, Litze
Ʋ Litze mit Aderendhülse
Elektromechanische Daten - Ausführung IP 66/IP 68 (1 bar)
Anschlusskabel
Ʋ Aufbau
Ʋ Aderquerschnitt
Ʋ Aderwiderstand
Ʋ Zugfestigkeit
Ʋ Standardlänge
Ʋ Max. Länge
Ʋ Min. Biegeradius
78
A
80°C / 176°F
62°C / 143,6°F
40°C / 104°F
33°C / 91,4°F
0°C / 32°F
-100°C -80°C -50°C
-148°F -112°F -58°F
-40°C / -40°F
Flansche aus 904L (1.4539): siehe ASME B16.5-
2013, Table 2-3.11, zulässiger Temperaturbereich:
-60 ... +400 °C (-76 ... 752 °F)
1 g bei 5 ... 200 Hz nach EN 60068-2-6 (Vibration bei
Resonanz) bei Stablänge 50 cm (19.69 in)
25 g, 6 ms nach EN 60068-2-27 (mechanischer Schock)
bei Stablänge 50 cm (19.69 in)
1 x Kabelverschraubung M20 x 1,5 (Kabel:
ø 6 ... 12 mm), 1 x Blindstopfen M20 x 1,5
1 x Blindstopfen NPT, 1 x Verschlusskappe (rot) ½ NPT
0,2 ... 2,5 mm² (AWG 24 ... 14)
0,2 ... 1,5 mm² (AWG 24 ... 16)
vier Adern, ein Tragseil, Schirmgeflecht, Metallfolie,
Mantel
0,5 mm² (AWG 20)
< 0,036 Ω/m
< 1200 N (270 lbf)
5 m (16.4 ft)
180 m (590.6 ft)
25 mm (0.984 in) bei 25 °C (77 °F)
50°C 80°C 100°C 150°C
122°F 176°F 212°F 302°F
1
2
3
B
200°C 250°C
392°F 482°F
