Brustschulterpelotte
Montage
Die Brustschulterpelotte wird an den mitgeliefer-
ten Gurtführungsblechen montiert� Dazu werden die

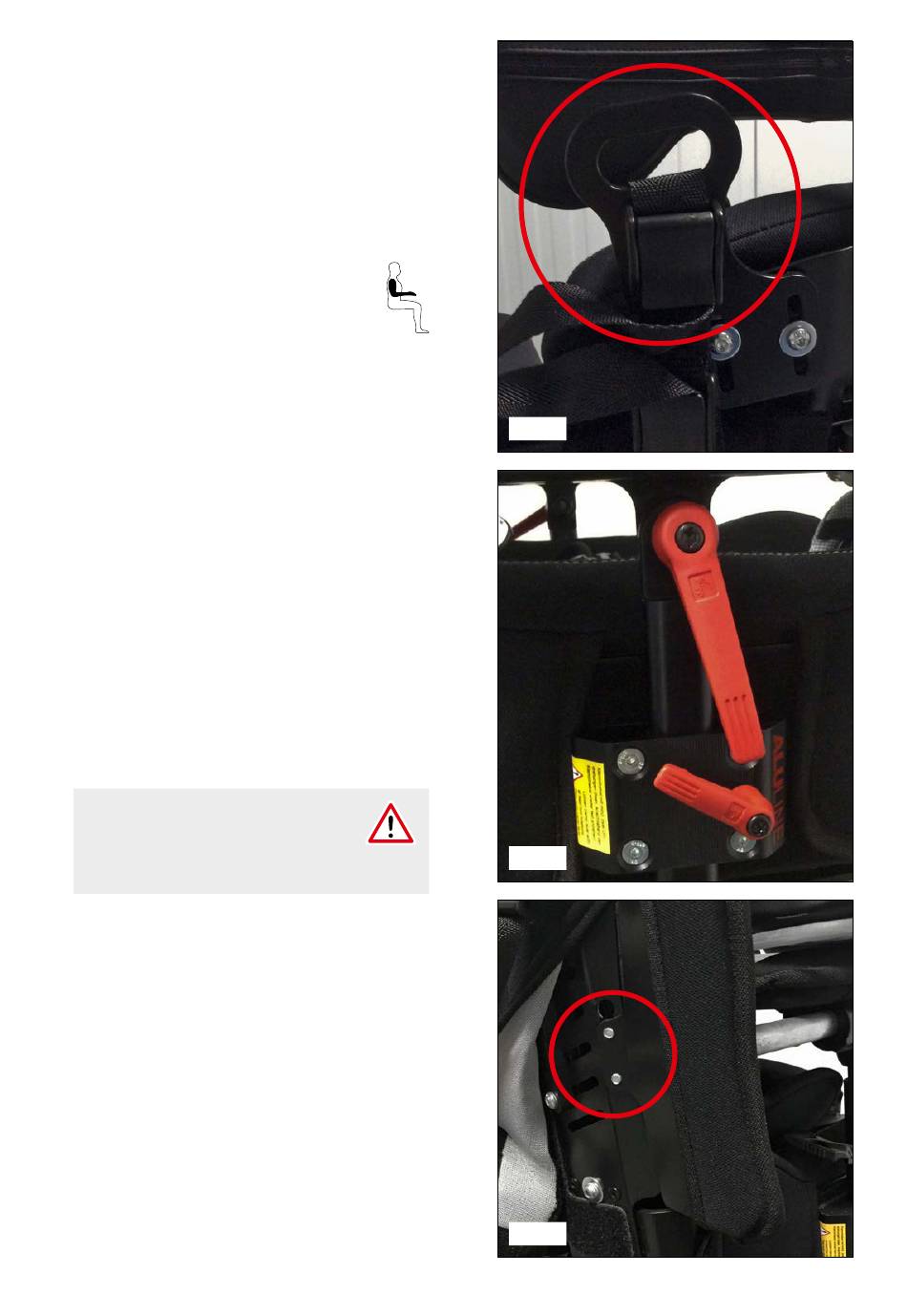

Gurtführungsbleche montiert (Abb� 22)� Sie sind in
der Höhe einstellbar und drehbar� Der obere Gurt der
Brustschulterpelotte wird oben durch das Gurtfüh-
rungsblech in den oberen Klappschnallen befestigt�
Der untere Gurt wird unterhalb des Rückens durch die
Führungslaschen gezogen und dann an den unteren
Klappschnallen befestigt�
7.2.4. Obere Extremitäten
Armauflagen
SKIPPY kann mit Armauflagen bestellt werden, wel-
®
che standardmäßig mit einem ALULINE Armlehnen-
träger geliefert werden�
Montage
Der Bezug der Adduktionsführung wird geteilt und das
Mittelstück nach innen zwischen Polster und Alumini-
umschale gesteckt� Der ALULINE Unihalter wird mit
dem beiliegenden Schrauben und der Distanzplatte an
die Adduktionsführung geschraubt� Anschließend wird
der Armlehnenträger von oben eingesteckt�
Einstellung
Die Höhe der Armauflage lässt sich über den unteren
Klemmhebel am Unihalter verstellen� (Abb� 23) Über
das Raster des oberen Klemmhebels lässt sich die
Neigung der Armauflage einstellen� Die Armauflagen
lassen sich nach außen bzw� innen montieren, je nach
Einstellung der Rumpfführungspelotten, damit kein
Spalt zwischen Armauflagen und Rumpfführungspe-
lotte entsteht� Hierzu müssen die Schrauben unter der
Armauflage gelöst und die Armauflage demontiert
werden� Dann wird sie neu montiert�
Achtung!
Immer nur einen Klemmhebel lösen
und hier die Einstellung vornehmen�
Erst nach der Sicherung des vorherigen mit dem
nächsten fortfahren�
Oberarmbegrenzungen
Montage
Die Oberarmbegrenzungen werden seitlich an das
Rückenblech gesteckt� (Abb� 24) Dazu den Stoffbezug
des Rückens seitlich öffnen und die Oberarmbegren-
zungen in die vorgegebenen Bohrungen stecken und
nach unten einrasten�
18
EINSTELLUNGEN / BEDIENUNG
Abb 22
Abb 23
Abb 24
