Oberkörper - Interco Skippy Gebrauchsanweisung

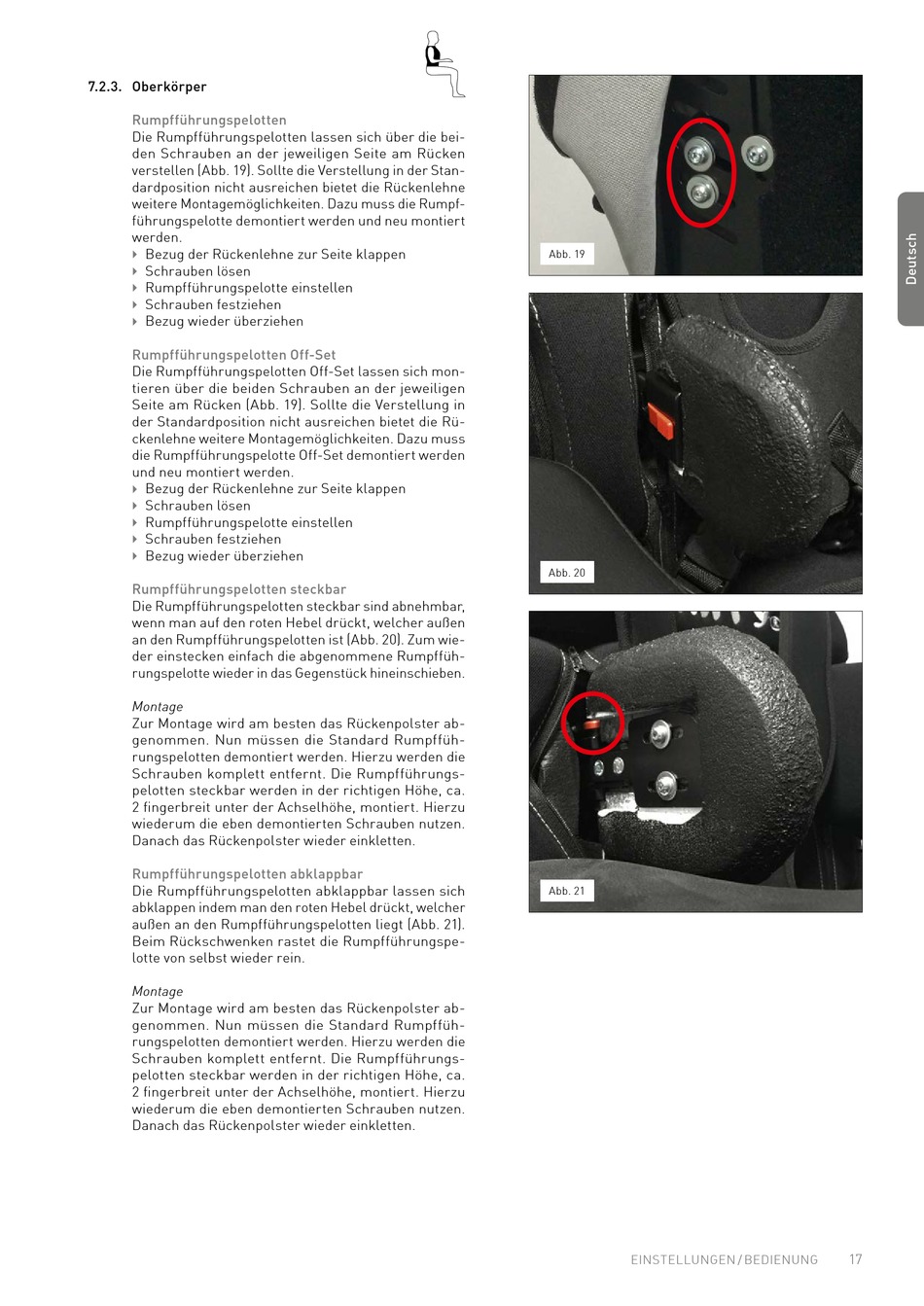

7.2.3. Oberkörper
Rumpfführungspelotten
Die Rumpfführungspelotten lassen sich über die bei-
den Schrauben an der jeweiligen Seite am Rücken
verstellen (Abb� 19)� Sollte die Verstellung in der Stan-
dardposition nicht ausreichen bietet die Rückenlehne
weitere Montagemöglichkeiten� Dazu muss die Rumpf-
führungspelotte demontiert werden und neu montiert
werden�
Bezug der Rückenlehne zur Seite klappen

Schrauben lösen

Rumpfführungspelotte einstellen

Schrauben festziehen

Bezug wieder überziehen

Rumpfführungspelotten Off-Set
Die Rumpfführungspelotten Off-Set lassen sich mon-
tieren über die beiden Schrauben an der jeweiligen
Seite am Rücken (Abb� 19)� Sollte die Verstellung in
der Standardposition nicht ausreichen bietet die Rü-
ckenlehne weitere Montagemöglichkeiten� Dazu muss
die Rumpfführungspelotte Off-Set demontiert werden
und neu montiert werden�
Bezug der Rückenlehne zur Seite klappen

Schrauben lösen

Rumpfführungspelotte einstellen

Schrauben festziehen

Bezug wieder überziehen

Rumpfführungspelotten steckbar
Die Rumpfführungspelotten steckbar sind abnehmbar,
wenn man auf den roten Hebel drückt, welcher außen
an den Rumpfführungspelotten ist (Abb� 20)� Zum wie-
der einstecken einfach die abgenommene Rumpffüh-
rungspelotte wieder in das Gegenstück hineinschieben�
Montage
Zur Montage wird am besten das Rückenpolster ab-
genommen� Nun müssen die Standard Rumpffüh-
rungspelotten demontiert werden� Hierzu werden die
Schrauben komplett entfernt� Die Rumpfführungs-
pelotten steckbar werden in der richtigen Höhe, ca�
2 fingerbreit unter der Achselhöhe, montiert� Hierzu
wiederum die eben demontierten Schrauben nutzen�
Danach das Rückenpolster wieder einkletten�
Rumpfführungspelotten abklappbar
Die Rumpfführungspelotten abklappbar lassen sich
abklappen indem man den roten Hebel drückt, welcher
außen an den Rumpfführungspelotten liegt (Abb� 21)�
Beim Rückschwenken rastet die Rumpfführungspe-
lotte von selbst wieder rein�
Montage
Zur Montage wird am besten das Rückenpolster ab-
genommen� Nun müssen die Standard Rumpffüh-
rungspelotten demontiert werden� Hierzu werden die
Schrauben komplett entfernt� Die Rumpfführungs-
pelotten steckbar werden in der richtigen Höhe, ca�
2 fingerbreit unter der Achselhöhe, montiert� Hierzu
wiederum die eben demontierten Schrauben nutzen�
Danach das Rückenpolster wieder einkletten�
Abb 19
Abb 20
Abb 21
EINSTELLUNGEN / BEDIENUNG
17
