REMARQUE

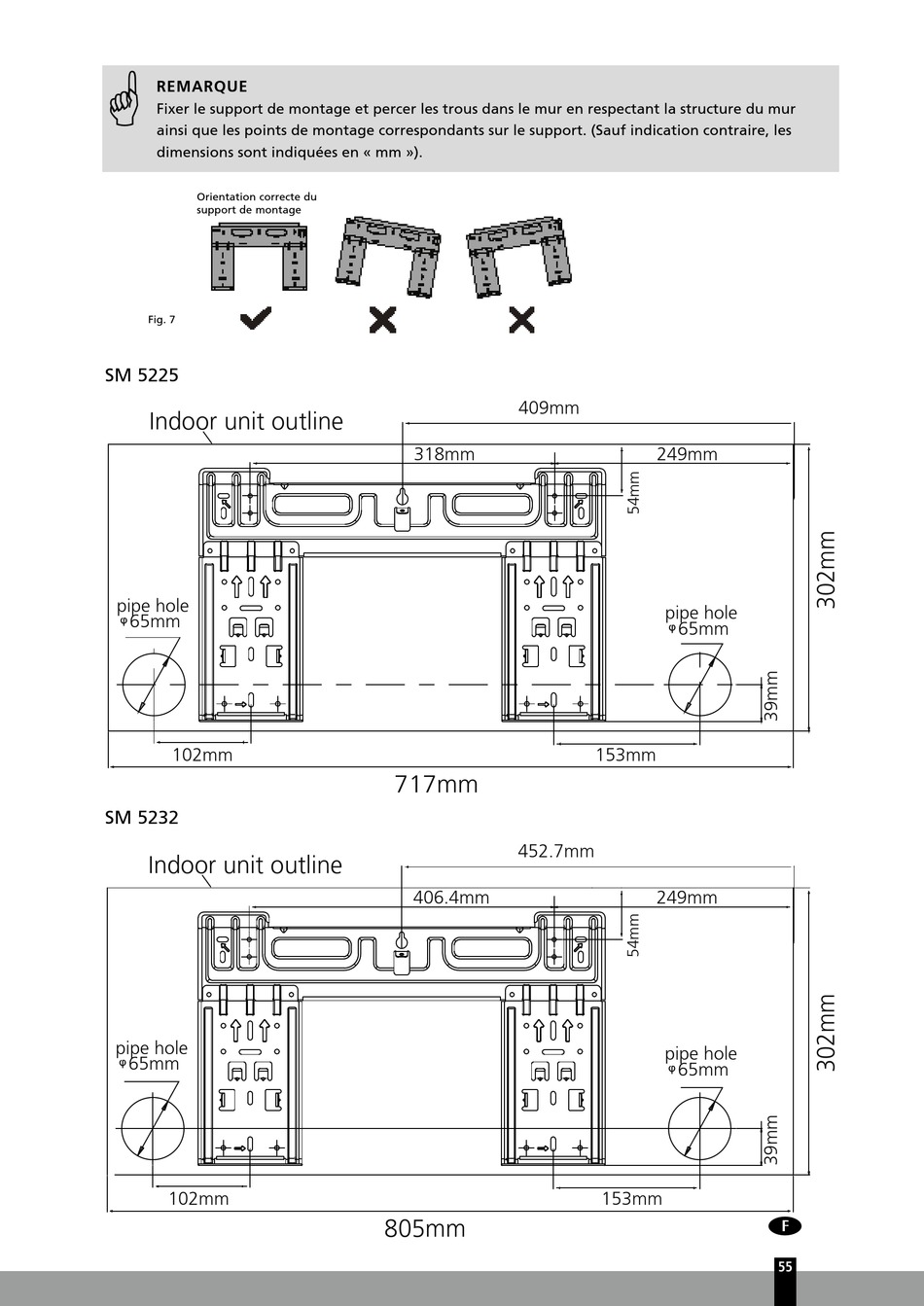

Fixer le support de montage et percer les trous dans le mur en respectant la structure du mur
ainsi que les points de montage correspondants sur le support. (Sauf indication contraire, les
dimensions sont indiquées en « mm »).
Orientation correcte du
support de montage
Fig. 7
SM 5225
Indoor unit outline
pipe hole
65mm
102mm
SM 5232
Indoor unit outline
pipe hole
65mm
102mm
409mm
318mm
717mm
452.7mm
406.4mm
805mm
249mm
pipe hole
65mm
153mm
249mm
pipe hole
65mm
153mm
3
