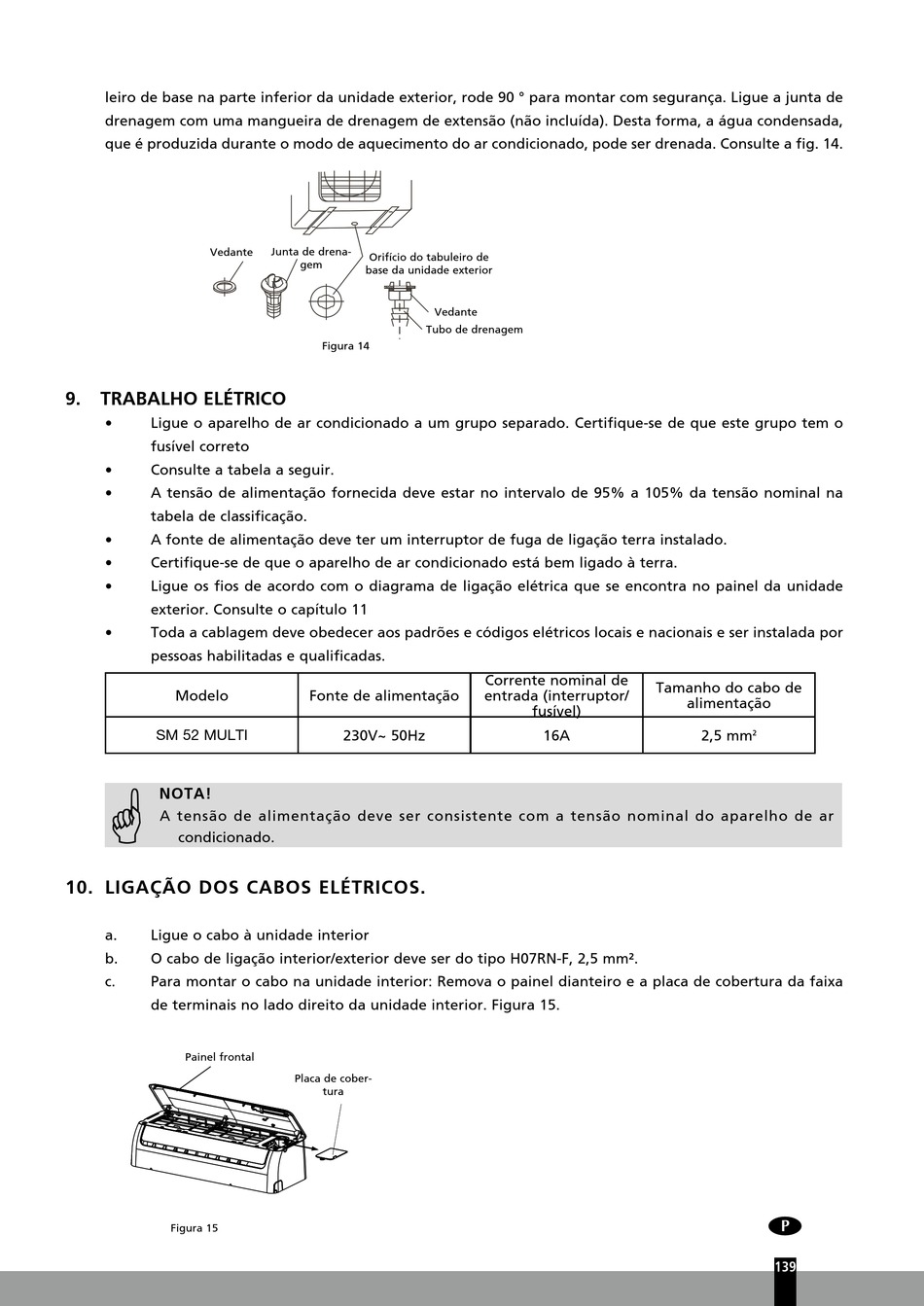

Trabalho Elétrico - Qlima SM52 MULTI Installationsanleitung

leiro de base na parte inferior da unidade exterior, rode 90 ° para montar com segurança. Ligue a junta de
drenagem com uma mangueira de drenagem de extensão (não incluída). Desta forma, a água condensada,
que é produzida durante o modo de aquecimento do ar condicionado, pode ser drenada. Consulte a fig. 14.
Vedante
9. TRABALHO ELÉTRICO
• Ligue o aparelho de ar condicionado a um grupo separado. Certifique-se de que este grupo tem o
fusível correto
• Consulte a tabela a seguir.
• A tensão de alimentação fornecida deve estar no intervalo de 95% a 105% da tensão nominal na
tabela de classificação.
• A fonte de alimentação deve ter um interruptor de fuga de ligação terra instalado.
• Certifique-se de que o aparelho de ar condicionado está bem ligado à terra.
• Ligue os fios de acordo com o diagrama de ligação elétrica que se encontra no painel da unidade
exterior. Consulte o capítulo 11
• Toda a cablagem deve obedecer aos padrões e códigos elétricos locais e nacionais e ser instalada por
pessoas habilitadas e qualificadas.
Modelo
SM 52 MULTI
G
NOTA!
A tensão de alimentação deve ser consistente com a tensão nominal do aparelho de ar
condicionado.
10. LIGAÇÃO DOS CABOS ELÉTRICOS.
a. Ligue o cabo à unidade interior
b. O cabo de ligação interior/exterior deve ser do tipo H07RN-F, 2,5 mm².
c. Para montar o cabo na unidade interior: Remova o painel dianteiro e a placa de cobertura da faixa
de terminais no lado direito da unidade interior. Figura 15.
Front Panel
Painel frontal
Figura 15
Junta de drena-
Orifício do tabuleiro de
gem
base da unidade exterior
Vedante
Tubo de drenagem
Figura 14
Fonte de alimentação
230V~ 50Hz
Placa de cober-
Electronic box
tura
cover
Corrente nominal de
Tamanho do cabo de
entrada (interruptor/
fusível)
16A
alimentação
2,5 mm
2
9
139
