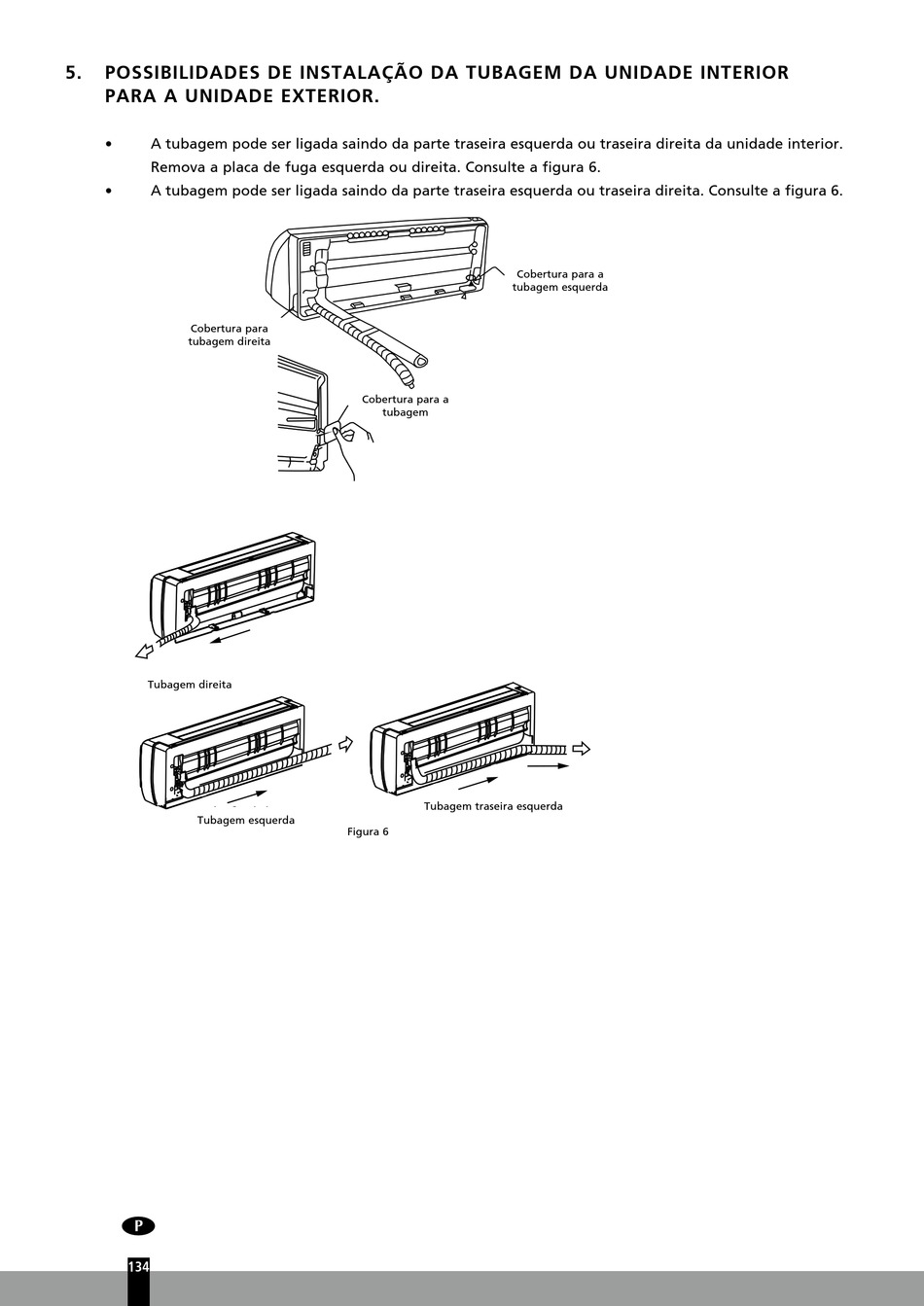

5. POSSIBILIDADES DE INSTALAÇÃO DA TUBAGEM DA UNIDADE INTERIOR
PARA A UNIDADE EXTERIOR.
• A tubagem pode ser ligada saindo da parte traseira esquerda ou traseira direita da unidade interior.
Remova a placa de fuga esquerda ou direita. Consulte a figura 6.
• A tubagem pode ser ligada saindo da parte traseira esquerda ou traseira direita. Consulte a figura 6.
Cobertura para
tubagem direita
Tubagem direita
Tubagem esquerda
9
134 134
Cobertura para a
tubagem esquerda
Cobertura para a
tubagem
Tubagem traseira esquerda
Figura 6
