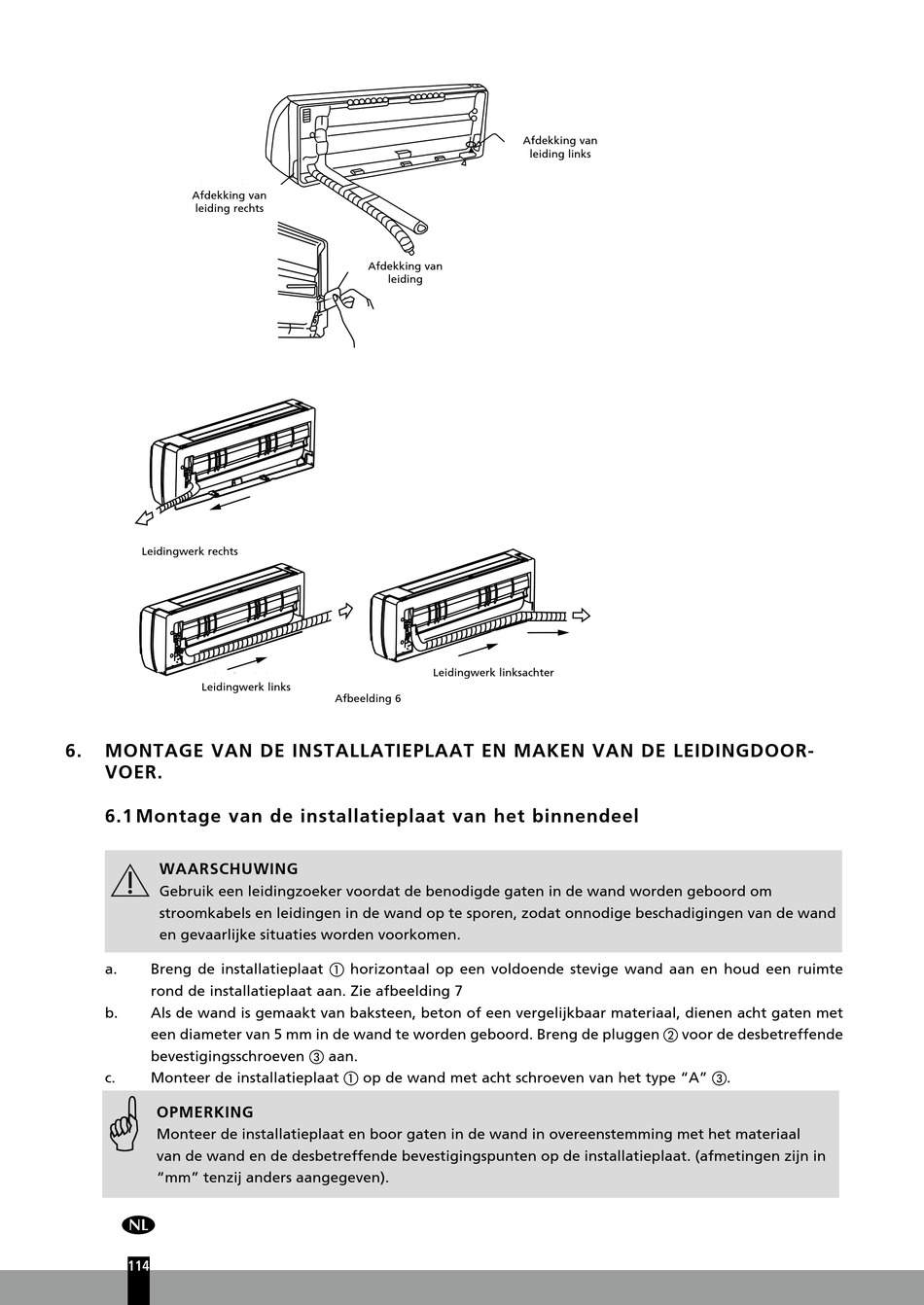

Montage Van De Installatieplaat Van Het Binnendeel - Qlima SM52 MULTI Installationsanleitung

Afdekking van
leiding rechts
Leidingwerk rechts
Leidingwerk links
6. MONTAGE VAN DE INSTALLATIEPLAAT EN MAKEN VAN DE LEIDINGDOOR-
VOER.

6.1 Montage van de installatieplaat van het binnendeel

WAARSCHUWING
Gebruik een leidingzoeker voordat de benodigde gaten in de wand worden geboord om
stroomkabels en leidingen in de wand op te sporen, zodat onnodige beschadigingen van de wand
en gevaarlijke situaties worden voorkomen.
a. Breng de installatieplaat  horizontaal op een voldoende stevige wand aan en houd een ruimte
rond de installatieplaat aan. Zie afbeelding 7
b. Als de wand is gemaakt van baksteen, beton of een vergelijkbaar materiaal, dienen acht gaten met
een diameter van 5 mm in de wand te worden geboord. Breng de pluggen  voor de desbetreffende
bevestigingsschroeven  aan.
c. Monteer de installatieplaat  op de wand met acht schroeven van het type "A" .
G
OPMERKING
Monteer de installatieplaat en boor gaten in de wand in overeenstemming met het materiaal
van de wand en de desbetreffende bevestigingspunten op de installatieplaat. (afmetingen zijn in
"mm" tenzij anders aangegeven).
1
114
Afdekking van
leiding
Leidingwerk linksachter
Afbeelding 6
Afdekking van
leiding links
