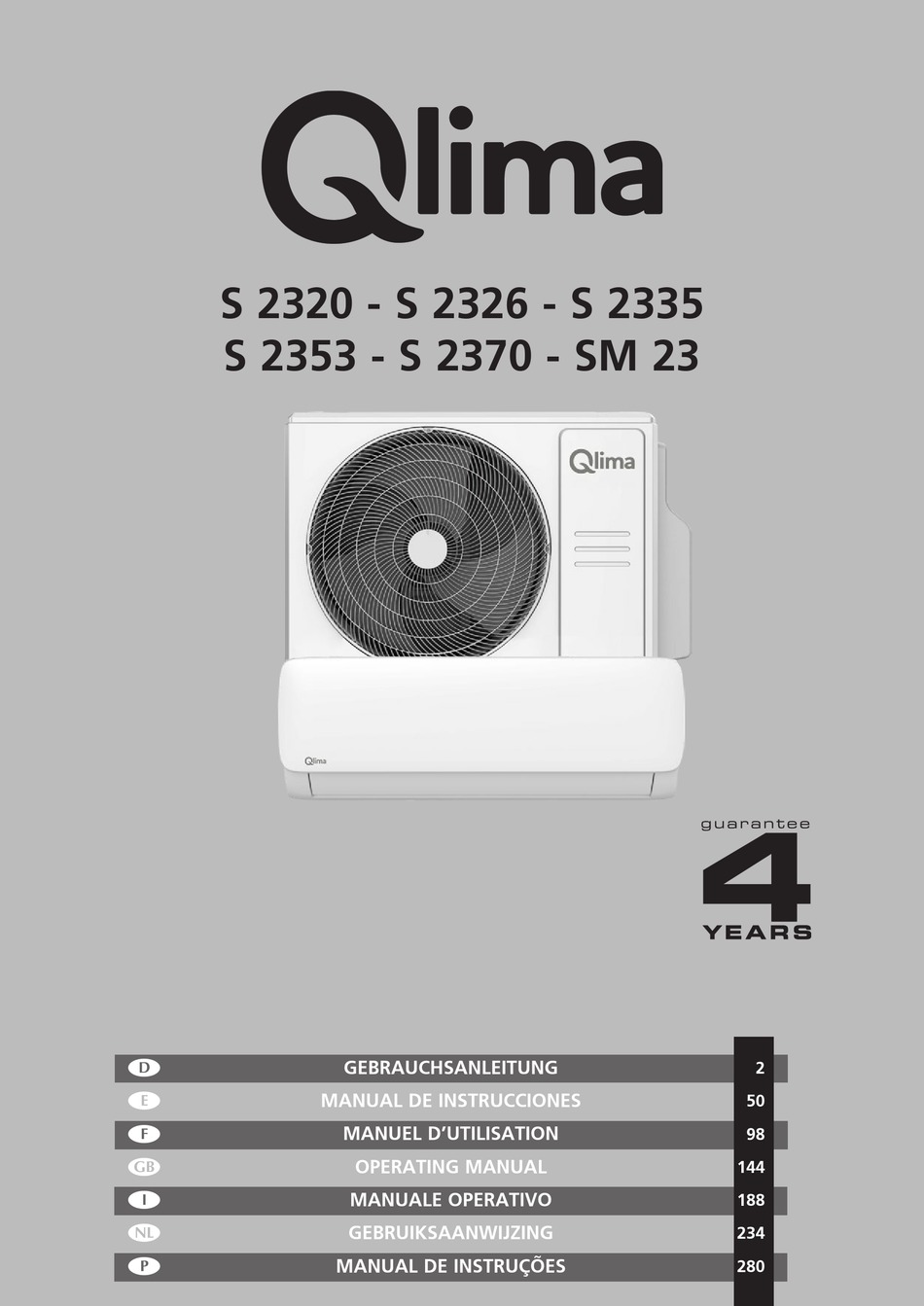

S 2320 - S 2326 - S 2335 S 2353 - S 2370 - SM 23 GEBRAUCHSANLEITUNG MANUAL DE INSTRUCCIONES MANUEL D’UTILISATION OPERATING MANUAL MANUALE OPERATIVO > GEBRUIKSAANWIJZING MANUAL DE INSTRUÇÕES...
Sehr geehrte Damen und Herren, Glückwunsch zum Kauf Ihrer Qlima Klimaanlage. Sie haben ein hochwertiges Produkt erworben, das Ihnen bei sachgemäßer Nutzung viele Jahre Freude bereiten wird. Bitte lesen Sie zuerst diese Nutzungsanweisungen durch, um die maximale Lebensdauer Ihrer Klimaanlage zu gewährleisten.
INHALTSVERZEICHNIS SICHERHEITSVORKEHRUNGEN GERÄTESPEZIFIKATIONEN UND FUNKTIONEN ANZEIGE INNENGERÄT BETRIEBSTEMPERATUR SONDERFUNKTIONEN EINSTELLUNG DES LUFTSTROMWINKELS MANUELLER BETRIEB (OHNE FERNBEDIENUNG) PFLEGE UND WARTUNG FEHLERBEHEBUNG ZUBEHÖRTEILE INSTALLATIONSÜBERSICHT – INNENGERÄT GERÄTETEILE INSTALLATION INNENGERÄT WÄHLEN SIE EINE STELLE FÜR DIE INSTALLATION. MONTIEREN SIE DIE MONTAGEPLATTE AN DER WAND. BOHREN SIE EINE WANDÖFFNUNG FÜR DIE VERBINDUNGSLEITUNG.
Seite 4
SICHERHEITSANWEISUNGEN Lesen Sie die Sicherheitsvorkehrungen vor dem Betrieb und der Installation durch. Eine unsachgemäße Installation aufgrund der Nichtbefolgung der Anweisungen kann zu schweren Schäden oder Verletzungen führen. Die Schwere möglicher Schäden oder Verletzungen ist entweder als WARNUNG oder als VORSICHT eingestuft. WARNUNG Dieses Symbol weist auf die Möglichkeit einer Verletzung oder des Todes des Bedienpersonals hin.
WARNUNGSHINWEISE FÜR DEN GEBRAUCH DES PRODUKTS • Im Falle einer ungewöhnlichen Situation (wie Brandgeruch), schalten Sie das Gerät umgehend aus und trennen Sie es von der Stromversorgung. Rufen Sie Ihren Händler, um Anweisungen erhalten und Stromschlag, Brand oder Verletzungen zu vermeiden. •...
• Reinigen Sie die Klimaanlage nicht mit übermäßigen Wassermengen. • Reinigen Sie die Klimaanlage nicht mit entzündbaren Reinigungsmitteln. Entzündbare Reinigungsmittel können zu Brand oder Verformung führen. VORSICHT • Schalten Sie die Klimaanlage aus und trennen Sie sie von der Stromversorgung, falls Sie diese über einen längeren Zeitraum nicht nutzen werden.
Seite 7
ziehen, kann es beschädigt werden, was zu Brand oder Stromschlag führen kann. • Verändern Sie nicht die Länge des Netzkabels und verwenden Sie kein Verlängerungskabel, um das Gerät zu versorgen. • Nutzen Sie eine Steckdose nicht gleichzeitig für andere Elektrogeräte. Eine unsachgemäße oder unzureichende Stromversorgung kann zu Brand oder Stromschlag führen.
ACHTEN SIE AUF DIE SICHERUNGSSPEZIFIKATIONEN Die Leiterplatte der Klimaanlage ist mit einer Sicherung verse- hen, um vor Überspannung zu schützen. Die Spezifikationen der Sicherung sind auf der Leiterplatte gedruckt, z. B.: T3.15Al/250VAC, T5Al/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC usw. HINWEIS: Für die Geräte mit Kältemittel R32 und R290 können nur explosionssichere Keramiksicherungen genutzt werden.
WARNUNGSHINWEISE FÜR DIE PRODUKTINSTALLATION 1. Die Installation muss durch einen zugelassenen Händler oder Fachmann durchgeführt werden. Eine unsachgemäße Installation kann zu einem Stromschlag, zu einem Feuer oder zum Auslaufen von Wasser führen. 2. Die Installation muss gemäß den Installationsanweisungen vorgenommen werden. Eine unsachgemäße Installation kann zu einem Stromschlag, zu einem Feuer oder zum Auslaufen von Wasser führen.
10. Wenn Sie die Klimaanlage bewegen oder versetzen, wen- den Sie sich für die Trennung und erneute Installation des Geräts an einen erfahrenen Service-Techniker. 11. Um zu erfahren, wie das Gerät an der Halterung montiert wird, lesen Sie bitte die Informationen in den Abschnitten „Installation des Innengeräts“...
Seite 11
und zu lagern, dessen Fläche mehr als 4 m 2 beträgt. Bei Geräten mit Kältemittel R290 ist das Gerät an einem Ort zu installieren, zu betreiben und zu lagern, dessen Fläche wie folgt beträgt: Einheiten mit <=9000 Btu/h: 13 m² Einheiten mit >9 000 Btu/h und <=12 000 Btu/h: 17 m² Einheiten mit >12 000 Btu/h und <=18 000 Btu/h: 26 m²...
Seite 12
Erläuterung der auf dem Gerät angezeigten Symbole (nur für das Gerät mit dem Kältemittel R32/R290): WARNUNG: Dieses Symbol zeigt an, dass in diesem Gerät ein brennbares Kältemittel verwendet wird. Wenn das Kältemittel austritt und einer externen Zündquelle ausgesetzt wird, besteht Brandgefahr.
GERÄTESPEZIFIKATIONEN UND FUNKTIONEN Anzeige Innengerät HINWEIS: Die verschiedenen Modelle haben unterschiedliche Vorderabdeckungen und Anzeigefenster. Nicht alle nachstehend beschriebenen Anzeigecodes sind für die von Ihnen erworbene Klimaanlage verfügbar. Bitte überprüfen Sie das Anzeigefenster des von Ihnen erworbenen Innengeräts. Abbildungen in dieser Gebrauchsanleitung dienen lediglich der Erklärung. Die tatsächliche Form Ihren Innengeräts kann geringfügig abweichen.
Inverter-Split-Typ COOL-Modus HEAT-Modus DRY-Modus Raumtemperatur 16 °C - 32 °C 0 °C - 30 °C 10 °C - 32 °C 0 °C - 50 °C 0 °C - 50 °C -15 °C - 50 °C (bei Modellen mit Außentemperatur -15 °C - 30 °C Niedrigtemp.- Kühlsystemen) 0 °C - 52 °C 0 °C - 52 °C (bei speziellen (bei speziellen Tropenmodellen) Tropenmodellen)
Seite 15
Andere Funktionen • Auto-Neustart (einige Geräte) Bei einem Stromausfall des Geräts wird es automatisch mit den vorherigen Einstellungen neu starten, sobald die Stromversorgung wiederhergestellt wurde. • Anti-Schimmel (einige Geräte) Wenn das Gerät aus dem COOL-, AUTO (COOL)- oder DRY-Modus ausgeschaltet wird, wird die Klimaanlage weiterhin mit sehr geringer Leistung weiterlaufen, um Kondenswasser zu trocknen und die Schimmelbildung zu verhindern.
SLEEP-Betrieb COOL-Modus (+1°C) pro Stunde in den ersten beiden Stunden Temperatur Läuft weiter einstellen 1 Std. 1 Std. HEAT-Modus (-1°C) pro Stunde in den ersten beiden Stunden Energiesparmodus im Schlaf HINWEIS: Bei Multi-Split-Klimaanlagen sind folgende Funktionen nicht verfügbar: Active Clean, Silence, Breeze Away, Refrigerant Leakage Detection und Eco-Funktion. Einstellung des Luftstromwinkels Einstellung des vertikalen Luftstromwinkels Während das Gerät eingeschaltet ist, drücken Sie die SWING/DIRECT-Taste auf der Fernbedienung,...
Seite 17
Um Ihr Gerät manuell zu betreiben: Öffnen Sie die vordere Abdeckung des Innengeräts. Suchen Sie die MANUAL CONTROL-Taste an der rechten Seite des Geräts. Drücken Sie die MANUAL CONTROL-Taste einmal, um den FORCED AUTO-Modus zu aktivieren. Drücken Sie die MANUAL CONTROL-Taste erneut, um den FORCED COOLING-Modus zu aktivieren. Drücken Sie die MANUAL CONTROL-Taste ein drittes Mal, um das Gerät auszuschalten.
REINIGUNG UND WARTUNG Reinigung des Innengeräts VOR DER REINIGUNG ODER WARTUNG SCHALTEN SIE IHRE KLIMAANLAGE VOR DER REINIGUNG ODER WARTUNG IMMER AB UND TRENNEN SIE DIESE VOM STROMNETZ. VORSICHT Verwenden Sie lediglich ein weiches, trockenes Tuch, um das Gerät abzuwischen. Falls das Gerät besonders schmutzig ist, können Sie ein mit warmem Wasser getränktes Tuch verwenden, um es abzuwischen.
Seite 19
VORSICHT • Schalten Sie das Gerät ab und trennen Sie es vom Stromnetz, bevor Sie den Filter austauschen oder vor der Reinigung. • Wenn Sie den Filter entfernen, berühren Sie keine Metallteile im Gerät. Sie können sich an den scharfen Metallkanten schneiden. •...
Wartung – Inspektion vor der Saison Nach einem längeren Zeitraum der Nichtnutzung oder vor einem Zeitraum der regelmäßigen Nutzung, gehen Sie wie folgt vor: Auf beschädigte Drähte Alle Filter reinigen Dichtigkeitsprüfung Batterien austauschen überprüfen Stellen Sie sicher, dass alle Luftein- und -auslässe versperrt sind.
Seite 21
Problem Mögliche Ursachen Das Gerät schaltet sich nicht ein, Das Gerät verfügt über eine dreiminütige Schutzfunktion, die ein wenn die EIN/AUS-Taste gedrückt Überhitzen des Geräts verhindert. Das Gerät kann nicht neu gestartet wird werden, solange die drei Minuten nach der Abschaltung nicht vergangen sind.
Seite 22
Fehlerbehebung Sollte das Problem weiterhin bestehen, prüfen Sie bitte folgende Punkte, bevor Sie einen Reparaturservice kontaktieren. Problem Mögliche Ursachen Lösung Schlechte Kühlleistung Die Temperatureinstellung ist mögli- Verringern Sie die cherweise höher als die Raumtempe- Temperatureinstellung ratur Der Hitzewandler am Innen- oder Reinigen Sie den betreffenden Außengerät ist verschmutzt Hitzewandler...
Seite 23
Schlechte Heizleistung Die Außentemperatur ist besonders Nutzen Sie ein zusätzliches niedrig Heizgerät Kalte Luft dringt durch Türen und Achten Sie darauf, dass alle Türen Fenster und Fenster während der Nutzung geschlossen sind Geringer Kältemittelstand aufgrund Überprüfen Sie das Gerät auf Lecks, eines Lecks oder langfristiger Nut- versiegeln sie es neu und füllen Sie zung...
Seite 24
ZUBEHÖR Die Klimaanlage wird mit folgenden Zubehörteilen geliefert. Nutzen Sie alle Installations- und Zubehörteile zur Installation der Klimaanlage. Eine unsachgemäße Installation kann zu einem Wasserleck, einem Stromschlag, einem Brand oder einem Ausfall des Geräts führen. Die Gegenstände sind nicht mit der Klimaanlage mitgeliefert und müssen separat erworben werden.
INSTALLATIONSÜBERSICHT – INNENGERÄT 1. Wählen Sie eine Stelle für die 2. Bestimmen Sie eine Stelle für 3. Bringen Sie die Montage- Installation die Wandöffnung platte an 4. Bohren Sie die Wandöffnung 5. Schließen Sie die Leitung an 6. Schließen Sie die Drähte an (gilt nicht für einige Orte in Nordamerika) 8.
GERÄTETEILE HINWEIS: Die Installation muss gemäß den Anforderungen lokaler und nationaler Standards durchgeführt werden. Die Installation kann sich in verschiedenen Gebieten geringfügig unterscheiden. Mounting screw ST3.9× 25-C-H Air-break Installation plate Switch Clip anchor Air-break Switch Remote controller Drainage holder Pipe 5 4 3 Mounting screw ST3.9×...
Schritt 1: Wählen Sie eine Stelle für die Installation. Vor der Installation des Innengeräts müssen Sie einen angemessenen Installationsort finden. Nachfolgend finden Sie Standards, die Ihnen bei der Wahl eines entsprechenden Ortes für das Gerät helfen werden. Ein ordnungsgemäßer Installationsstandort erfüllt folgende Standards: •...
Schritt 3: Bohren Sie eine Wandöffnung für die Verbindungsleitung. Bestimmen Sie die Stelle der Wandöffnung basierend auf der Position der Montageplatte. Siehe Abmessungen der Montageplatte. Bohren Sie mit einem 65-mm- oder 90-mm-Bohraufsatz (je nach Modell) eine Öffnung in die Wand. Achten Sie darauf, dass die Öffnung in einem leicht nach unten geneigten Winkel gebohrt wird, damit das Außenende der Öffnung ca.
Umriss Innengerät Linke hintere Rechte hintere Linke hintere Rechte hintere Wandöffnung Wandöffnung Wandöffnung Wandöffnung 65 mm 65 mm 65 mm 65 mm MODELL A MODELL B Linke hintere Rechte hintere Linke hintere Rechte hintere Wandöffnung Wandöffnung Wandöffnung Wandöffnung 65 mm 65 mm 65 mm 65 mm MODELL D MODELL C Umriss Innengerät...
Außengerät verbinden wird. Detaillierte Anweisungen finden Sie im Abschnitt „Anschluss der Kältemittelleitung“ in dieser Anleitung. HINWEIS ZU LEITUNGSWINKEL Kältemittelleitungen können an der linken Rückseite herausgeführt werden (auf die Rückseite des Geräts blinkend). VORSICHT Achten Sie besonders darauf, die Leitung nicht einzudellen oder zu beschädigen, wenn Sie sie vom Gerät wegbiegen.
RICHTIG NICHT RICHTIG Achten Sie darauf, dass der Knicke im Ablaufschlauch Ablaufschlauch keine Knicke verursachen Wasserfallen. oder Dellen aufweist, um einen ordnungsgemäßen Ablauf zu gewährleisten. NICHT RICHTIG Platzieren Sie das Ende des NICHT RICHTIG Ablaufschlauchs nicht in Wasser Knicke im Ablaufschlauch oder in Wassersammelbehältern verursachen Wasserfallen.
11. Falls das Gerät mit einer elektrischen Zusatzheizung ausgestattet ist, muss es mit einem Abstand von mindestens 1 m zu brennbarem Material aufgestellt werden. 12. Um einen Stromschlag zu verhindern, berühren Sie niemals die elektrischen Komponenten kurz nachdem die Stromversorgung abgeschaltet wurde. Nachdem der Strom abgeschaltet wurde, warten Sie immer mindestens 10 Minuten, bevor Sie die elektrischen Komponenten berühren.
HINWEIS: • Bei Geräten mit einem Kabelkanal zum Anschluss des Kabels entfernen Sie die große abnehmbare Plastikabdeckung, um einen Schlitz zu erhalten, durch den der Kabelkanal geführt werden kann. • Bei Geräten mit einem fünfadrigen Kabel entfernen Sie die kleine mittlere Plastikabdeckung, um einen Schlitz zu erhalten, durch den der Kabel verlaufen kann.
WICKELN SIE NICHT DIE LEITUNGSENDEN EIN Wenn Sie das Bündel umwickeln, halten Sie die Enden der Leitungen frei. Sie müssen am Ende des Installationsprozesses zur Dichtigkeitsprüfung darauf zugreifen können (siehe Abschnitt „Elektrische und Dichtigkeitsprüfung“ in dieser Gebrauchsanleitung). Schritt 8: Montage des Innengeräts Wenn Sie eine neue Verbindungsleitung am Außengerät montieren, gehen Sie wie folgt vor: Wenn Sie die Kältemittelleitung bereits durch die Wandöffnung geführt haben, fahren Sie mit Schritt 4 fort.
30-50 mm 30-50 mm Nach links oder rechts verschieben INSTALLATION AUSSENGERÄT Installieren Sie das Gerät entsprechend lokaler Normen und Vorschriften. Diese können sich von Region zu Region geringfügig unterscheiden. 60 cm oberhalb 30 cm von der Rückwand 30 cm zur Linken 200 cm an der 60 cm zur Rechten Vorderseite Installationsanweisungen –...
BESONDERE BERÜCKSICHTIGUNGEN BEI EXTREMEN WETTERBEDINGUNGEN Falls das Gerät starkem Wind ausgesetzt ist: Installieren Sie das Gerät so, dass der Luftauslasslüfter in einem Winkel von 90° zur Windrichtung ausgerichtet ist. Bauen Sie bei Bedarf eine Barriere vor dem Gerät, um es vor extrem starken Winden zu schützen.
Untere Behälteröffnung des Außen- geräts Dichtung Dichtung Ablaufverbindungsstück IN KALTEN GEGENDEN Achten Sie in kalten Gegenden darauf, dass der Ablaufschlauch so senkrecht wie möglich ausgerichtet ist, um einen schnellen Wasserablass zu gewährleisten. Falls das Wasser zu langsam abfließt, kann es im Schlauch gefrieren und das Gerät fluten. Schritt 3: Außengerät verankern Das Außengerät kann mithilfe eines Bolzens (M10) am Boden oder an einer wandmontierten Klammer verankert werden.
Seite 38
Abmessungen Außengerät (mm) BxHxT Montageabmessungen Abstand A (mm) Montageabmessungen Abstand B (mm) 681 x 434 x 285 700 x 550 x 270 700 x 550 x 275 720 x 495 x 270 728 x 555 x 300 765 x 555 x 303 770 x 555 x 300 805 x 554 x 330 800 x 554 x 333 845 x 702 x 363 890 x 673 x 342 946 x 810 x 420 946 x 810 x 410 Falls Sie das Gerät am Boden oder auf einer Betonmontageplattform installieren möchten, gehen Sie wie folgt vor: Markieren Sie die Positionen für vier Dehnschrauben basierend auf den Abmessungen.
WARNUNG Bevor Sie Elektro- oder Verdrahtungsarbeiten vornehmen, schalten Sie die Stromversorgung zum System ab. Bereiten Sie das Kabel für den Anschluss vor: NUTZUNG DES RICHTIGEN KABELS Bitte wählen Sie das richtige Kabel entsprechend dem Abschnitt „Kabeltypen“. DIE RICHTIGE KABELGRÖSSE WÄHLEN Die erforderliche Größe des Netzkabels, des Signalkabels, der Sicherung und des Schalters wird durch den maximalen Strom des Geräts bestimmt.
Schließe Öffnung in drei Größen: Klein, Groß, Mittel Wenn das Kabel nicht fest genug befestigt werden kann, verwenden Sie die Schließe, um es festzuklemmen. ANSCHLUSS DER KÄLTEMITTELLEITUNG Wenn Sie die Kältemittelleitung anschließen, verhindern Sie, dass andere Substanzen oder Gase als das angegebene Kältemittel in das Gerät gelangen.
Messen Sie den Abstand zwischen dem Innen- und dem Außengerät. Schneiden Sie die Leitung mithilfe eines Rohrschneiders etwas kürzer als der gemessene Abstand. LEITUNG BEIM ZUSCHNEIDEN NICHT VERFORMEN Achten Sie darauf, dass die Leistung in einem perfekten Winkel von 90° zugeschnitten wird. Seien Sie besonders vorsichtig, die Leitung beim Zuschneiden nicht zu beschädigen, einzudrücken oder zu verformen.
Seite 42
LEITUNGSERWEITERUNG ÜBER DIE BÖRDELFORM HINAUS Außendurchmesser A (mm) Bördelform der Leitung (mm) Min. Max. Ø 6,35 (Ø 0,25”) 0,7 (0,0275”) 1,3 (0,05”) Ø 9,52 (Ø 0,375”) 1,0 (0,04”) 1,6 (0,063”) Ø 12,7 (Ø 0,5”) 1,0 (0,04”) 1,8 (0,07”) Ø 16 (Ø 0,63”) 2,0 (0,078”) 2,2 (0,086”) Leitung...
Anleitung für den Anschluss der Leitung am Innengerät Richten Sie die Mitte der beiden Leitungen aus, die angeschlossen werden sollen. Leitung Innengerät Leitung Bördelmutter Ziehen Sie die Bördelmutter so fest wie möglich per Hand fest. Greifen Sie die Mutter an der Geräteverrohrung mit einem Maulschlüssel.
UMFASSEN SIE DEN VENTILKÖRPER MIT EINEM MAULSCHLÜSSEL Durch das Drehmoment beim Festziehen der Bördelmutter können andere Teile des Ventils abplatzen. LUFTAUSLASS Vorbereitung und Vorkehrungen Luft und Fremdkörper im Kältemittelkreislauf können zu einem ungewöhnlichen Druckanstieg führen, wodurch die Klimaanlage beschädigt, ihre Effizienz verringert und Verletzungen verursacht werden kön- nen.
10. Behalten Sie die Druckanzeige eine Minute lang im Druck, um sicherzustellen, dass sich der Druck nicht verändert. Die Druckanzeige sollte geringfügig höher als der Luftdruck sein. 11. Ziehen Sie den Zufuhrschlauch vom Betriebsanschluss. Bördelmutter Kappe Ventilkörper Ventilschaft 12. Öffnen Sie sowohl das Hochdruck- als auch das Niederdruckventil mithilfe eines Sechskantschlüssels. 13.
ELEKTRISCHE UND GASDICHTIGKEITSPRÜFUNG Vor dem Testlauf Führen Sie erst einen Testlauf durch, nachdem folgende Schritte abgeschlossen wurden: • Elektrische Sicherheitsprüfungen – Überprüfen Sie, ob das Elektrosystems des Geräts sicher und ist ordentlich betrieben wird. • Gasdichtigkeitsprüfung – Überprüfen Sie alle Bördelmutterverbindungen und stellen Sie sicher, dass das System nicht undicht ist.
NACH DER GASDICHTIGKEITSPRÜFUNG Nachdem Sie sichergestellt haben, dass alle Leitungsverbindungsstellen KEINE Lecks aufweisen, setzen Sie die Ventilabdeckung wieder auf das Außengerät. Checkpunkt des Innengeräts Checkpunkt des Außengeräts A: Niederdrucksperrventil B: Hochdrucksperrventil C & D: Bördelmutter Innengerät TESTLAUF Anweisungen zum Testlauf Sie sollten einen Testlauf von mindestens 30 Minuten durchführen.
ERNEUTE ÜBERPRÜFUNG DER LEITUNGSVERBINDUNGEN Im Betrieb wird der Druck im Kältemittelkreislauf steigen. Hierdurch werden Lecks enthüllt, die während ihrer ersten Dichtigkeitsprüfung nicht zu sehen waren. Nehmen Sie sich während des Testlaufs Zeit, um erneut zu prüfen, ob alle Kältemittelleitungsverbindungsstellen dicht sind. Anweisungen finden Sie im Abschnitt „Gasdichtigkeitsprüfung“.
Dieses Gerät enthält Kältemittel R32, in der wie in der Tabelle oben angegebenen Menge. Lassen Sie R32 nicht in die Atmosphäre frei: R32 ist ein Fluortreibhausgas mit einem Treibhauspotenzial (GWP) von 675. Internet: Sie können die neueste Version der Gebrauchs-, der Installations- und/oder der Wartungsanleitung über www.Qlima.com herunterladen.
