Qlima SM52 MULTI Installationsanleitung Seite 30

Mounting screw
ST3.9×25-C-H
G
ATENCIÓN
Esta ilustración es solo para propósitos de indicación y explicación. Esta ilustración podría ser
diferente del aire acondicionado que ha adquirido.
3. ACTIVIDADES PARA LA INSTALACIÓN DEL AIRE ACONDICIONADO
a. Determine la ubicación de las unidades interiores y exterior para su instalación. Consulte el capítulo 5 y 6.
b. Montaje de la placa de fijación de la unidad interior. Consulte el capítulo 7.1.
c. Practique un orificio en el exterior para que los cables puedan pasar. Consulte el capítulo 7.2.
d. Cuelgue la unidad interior en los ganchos traseros de la placa de fijación y compruebe que se monte
con seguridad. No haga clic en los ganchos inferiores aún.
G
PRECAUCIÓN
Si la tubería estuviera detrás de la unidad a la derecha entonces deberá pasarla a través del
orificio taladrado a la vez que cuelga la unidad interior.
e. Pase la tubería, el cable eléctrico y la manguera de condensación a través del orificio en la pared.
5
30 30
3 2
Air-break
Switch
Remote
controller
holder
Installation
plate
Clip anchor
Refrigerant
pipe
Remote
controller
holder
(2)
Mounting screw
ST3.9×25-C-H
Installation plate
Clip anchor
Air-break Switch
2
5 4 3
(1)

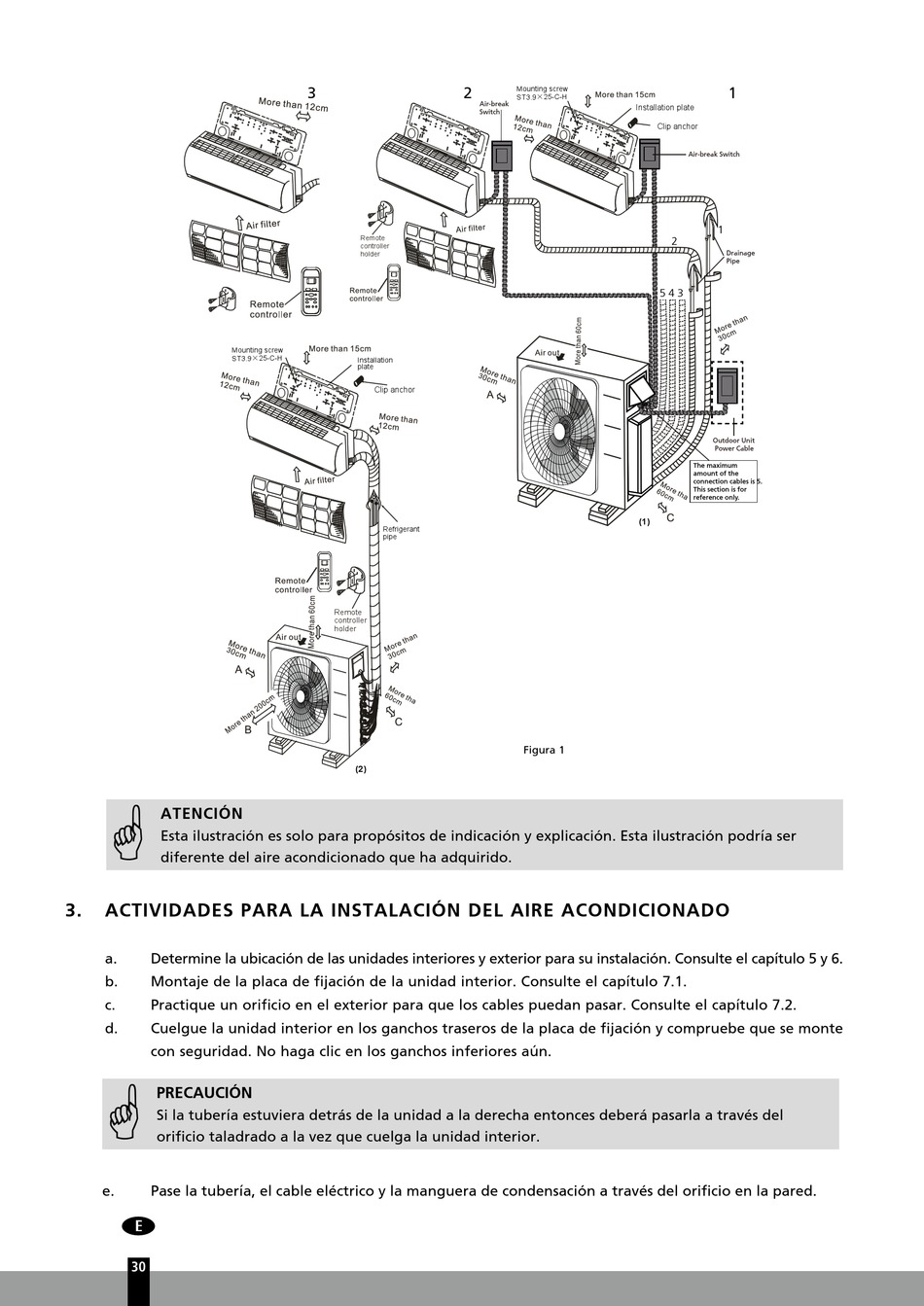

Figura 1
1
1
Drainage
Pipe
Outdoor Unit
Power Cable
The maximum
amount of the
connection cables is 5.
This section is for
reference only.
