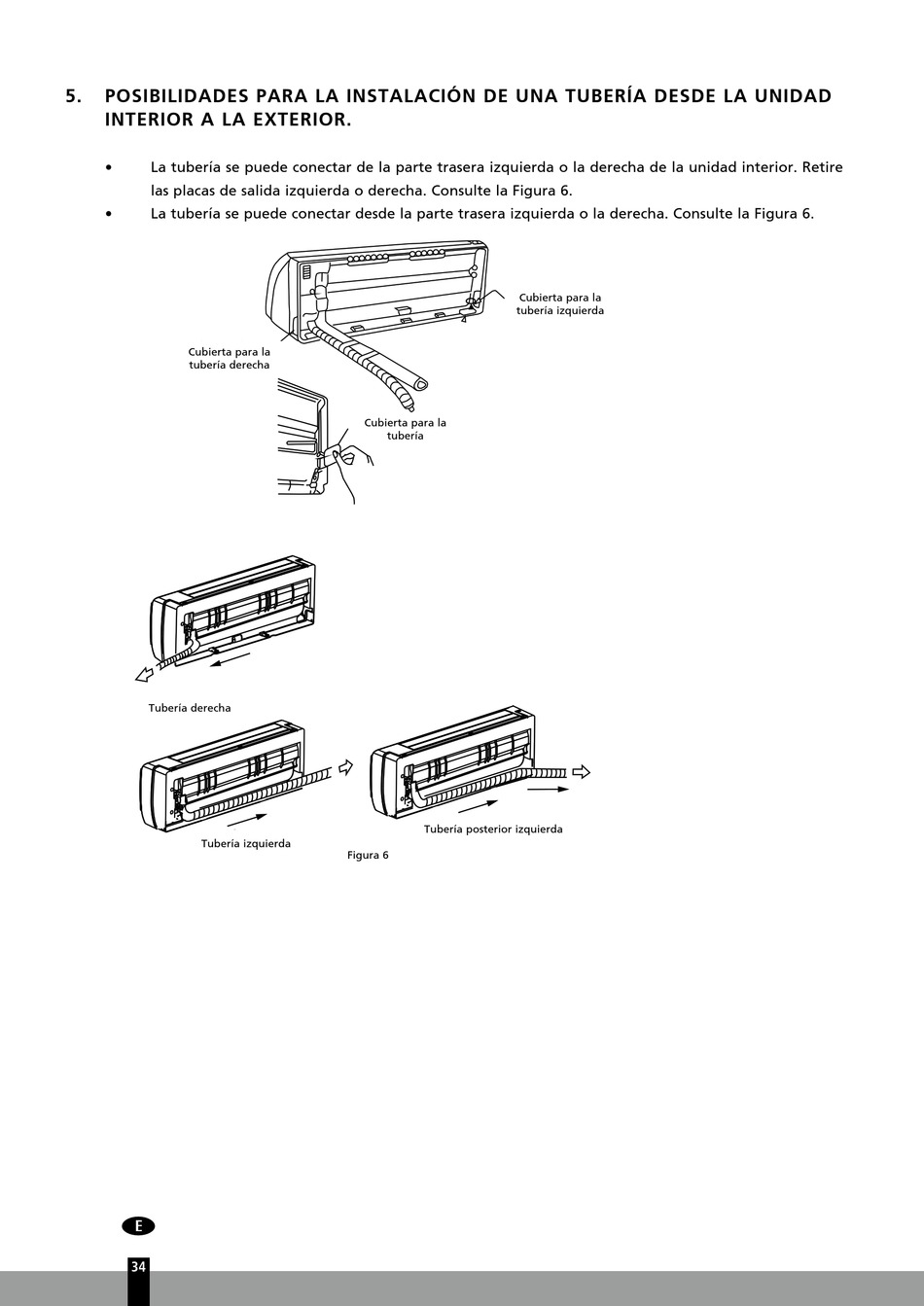

5. POSIBILIDADES PARA LA INSTALACIÓN DE UNA TUBERÍA DESDE LA UNIDAD
INTERIOR A LA EXTERIOR.
• La tubería se puede conectar de la parte trasera izquierda o la derecha de la unidad interior. Retire
las placas de salida izquierda o derecha. Consulte la Figura 6.
• La tubería se puede conectar desde la parte trasera izquierda o la derecha. Consulte la Figura 6.
Cubierta para la
tubería derecha
Tubería derecha
Tubería izquierda
5
34 34
Cubierta para la
tubería izquierda
Cubierta para la
tubería
Tubería posterior izquierda
Figura 6
