5 . 2. Au sl e g u n g d e r h yd r a u li s c h e r Ve rb i n -
d u n g s l ei t u n g e n
Die hydraulischen
aufgrund von Wärme- und Druckverlusten so kurz
als möglich gehalten werden. Sie müssen unter der
Frostgrenze verlegt und gut isoliert werden (Fernlei-
tungen).

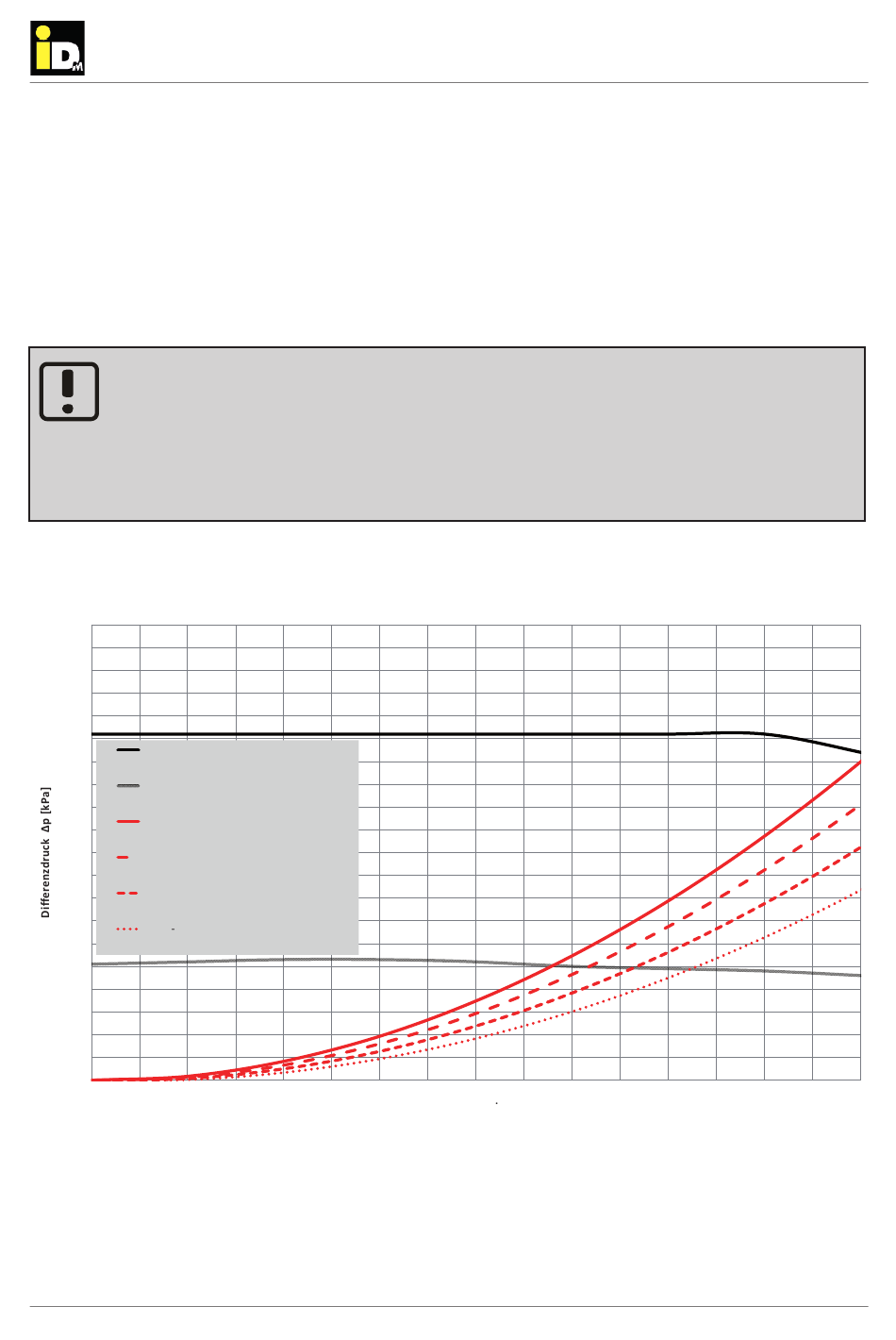

Pumpenkennlinien- und Druckverlustdiagramme

Die in den folgenden Diagrammen dargestellten Druckverlustkurven beinhalten die Summe der
Druckverluste des Außengerätes, der Inneneinheit und der hydraulischen Verbindungsleitungen
ohne Bögen oder Umlenkungen. Die Leitungslänge wird vom Außengerät bis zur Inneineinheit in
eine Richtung gemessen.
Druckverlust iPump ALM 2-8 bei DN25 Verbindungsleitung
100,00
95,00
90,00
85,00
80,00
75,00
Pumpenkennlinie bei 100%
70,00
65,00 Pumpenkennlinie bei 60%
60,00
Leitungslänge 30 m in eine Richtung
55,00
50,00
Leitungslänge 20 m in eine Richtung
45,00
Leitungslänge 10 m in eine Richtung
40,00
35,00
Innen und Außeneinheit (ohne hydr.
30,00 Verbindungsleitung)
25,00
20,00
15,00
10,00
5,00
0,00
0 0,1 0,2
(C) IDM ENERGIESYSTEME GMBH
Verbindungsleitungen
0,3 0,4 0,5
Montageanleitung iPump ALM
Die Leerverrohrung für die hydraulischen Verbin-
dungsleitungen bzw. die Fernwärmeleitung muss auf
beiden Seiten luftdicht verschlossen werden.
sollen
Die verbaute Ladepumpe, ist bis zu einer Leitungs-
länge von 60 m (30 m in eine Richtung) zwischen
Wärmepumpe und Inneneinheit ausgelegt.
0,6 0,7 0,8 0,9
3
Volumenstrom V [m /h]
Heizungsseitiger Anschluss
1 1,1 1,2 1,3 1,4 1,5 1,6
