5. Allgemeine Beschreibung

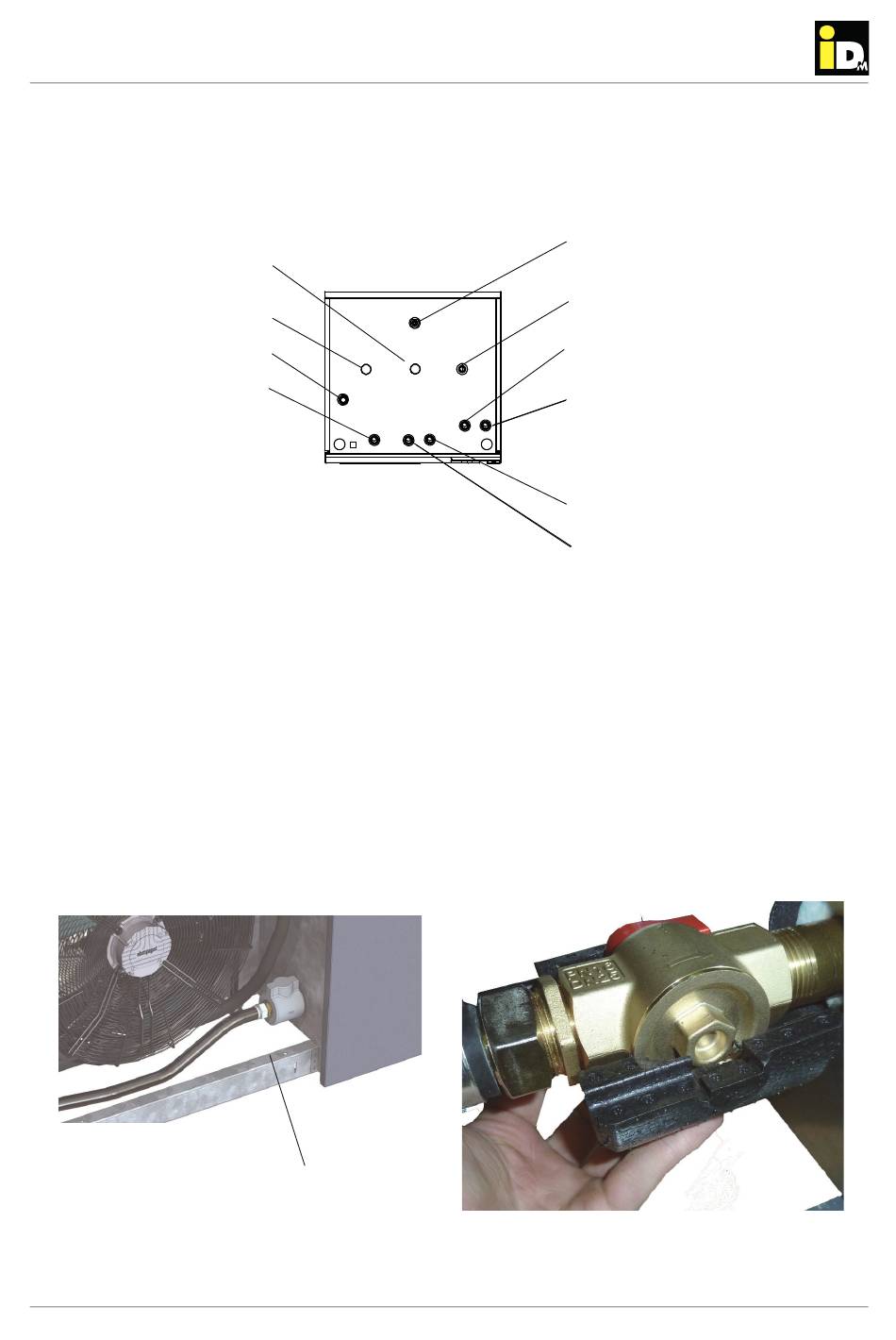

Heizungsseitiger Anschluss
Inneneinheit
Alle Hydraulischen Anschlüsse der iPump ALM befi nden sich an der Oberseite der Inneneinheit.
Blindanschluss
Zirkulationsanschluss
Vorlauf Wärmepumpe
Rücklauf Wärmepumpe
5 . 4 . S i c he r h e i t s v e n t i l
Die Abfl üsse der bauseitigen, hydraulischen Sicher-
heitsventile müssen direkt in die Kanalisation geführt
werden.
5 . 5 . R e i ni g u n g F i lt e r k u g e lh a h n
Im Rücklauf der Wärmepumpe ist ein Filterkugelhahn
verbaut. Der Filterkugelhahn befi ndet sich rechts
unten.
36
Filterkugelhahn
Montageanleitung iPump ALM
Kaltwasseranschluss
Warmwasseranschluss
Vorlauf Heizkreis (Mischerkreis)
Rücklauf Heizkreis (Mischerkreis)
Rücklauf Heizkreis (Direktkreis)
Vorlauf Heizkreis (Direktkreis)
Dieser Kugelhahn fi ltert grobe Verunreinigungen die
sich im Heizungswasser befi nden heraus. Bei der
Inbetriebnahme und bei jeder Wartung muss dieser
Filter wie folgt gereinigt werden. Die Ladepumpe
muss vor der Reinigung mindestens 10 min. lang
gelaufen sein.
- Vor der Inbetriebnahme die Ladepumpe 30 Minuten
laufen lassen. (bei Wartung nicht nötig)
- Wärmepumpe/Ladepumpe Aus schalten
- Weichschaum- und Hartschalenisolierung vom
Kugelhahn entfernen
- Flügelgriff am Kugelhahn schließen
