5 . 3 . H y d r a u l i s ch e r A n s c h lu s s
Außengerät

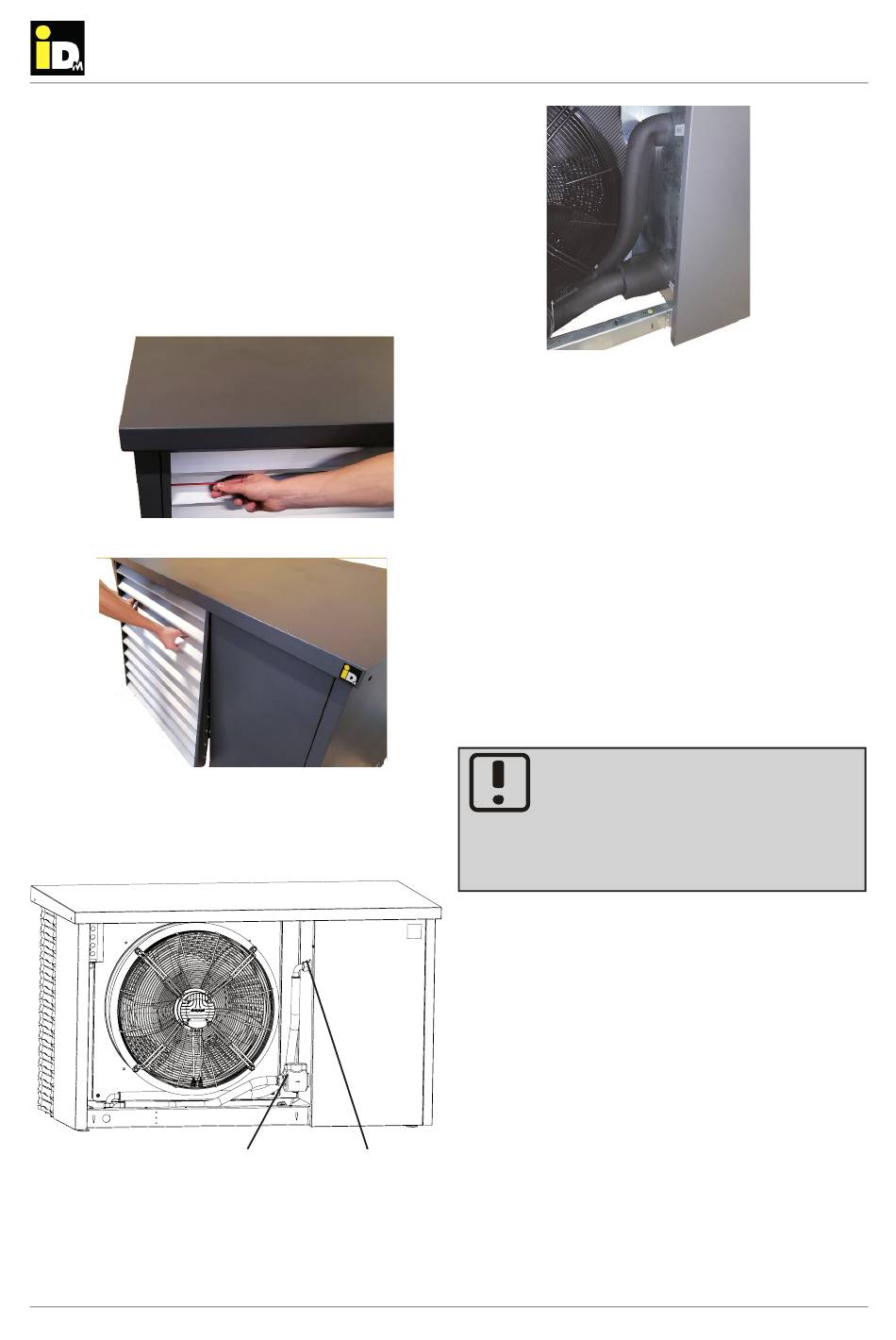

Um das Außengerät hydraulisch anzuschließen,
muss nur die Lammellenfront auf der Ausblasseite
entfernt werden.
T25 Schrauben unter der ersten Lamelle links und
rechts öff nen.
Die Lammellenfront leicht anheben und herausneh-
men.
Oben am Wärmepumpenvorlauf und unten am Wär-
mepumpenrücklauf (Filterkugelhahn) sind die beilie-
genden fl exible Anschlussschläuche zu montieren.
Wärmepum-
penrücklauf
Diese Anschlussschläuche sind nach Bedarf ab zu
längen und mit der mitgelieferten Isolierung ordent-
lich zu isolieren. Der am Rücklauf montierte Filterku-
gelhahn ist mit einer Hartschaumschale vorisoliert.
(C) IDM ENERGIESYSTEME GMBH
Zusätzlich muss noch die vorgefertigte und mit gelei-
ferte Isolierung über den Filterkugelhahn geschoben
werden.
Ausführung Verbindungsleitungen
Der Wärmepumpenvorlauf besteht aus einer
Schlauchleitung mit einer Länge von 1180 mm und
zwei 90° Bögen, an den Enden.
Der Wärmepumpenrücklauf besteht aus einer
Schlauchleitung mit einer Länge von 1000 mm und
einem 90° Bogen zum Anschließen an der Wärme-
pumpe.
Wärmepum-
penvorlauf
Montageanleitung iPump ALM
Heizungsseitiger Anschluss
Die gesamte hydraulische Verbindungs-
leitung muss ordentlich isoliert sein. Be-
sonderes Augenmerk ist auf die Bereiche
die sich im Inneren des Außengerätes
befi nden zu legen.
35
