Montage Am Betonsockel - iDM iPump ALM 2-8 Montageanleitung

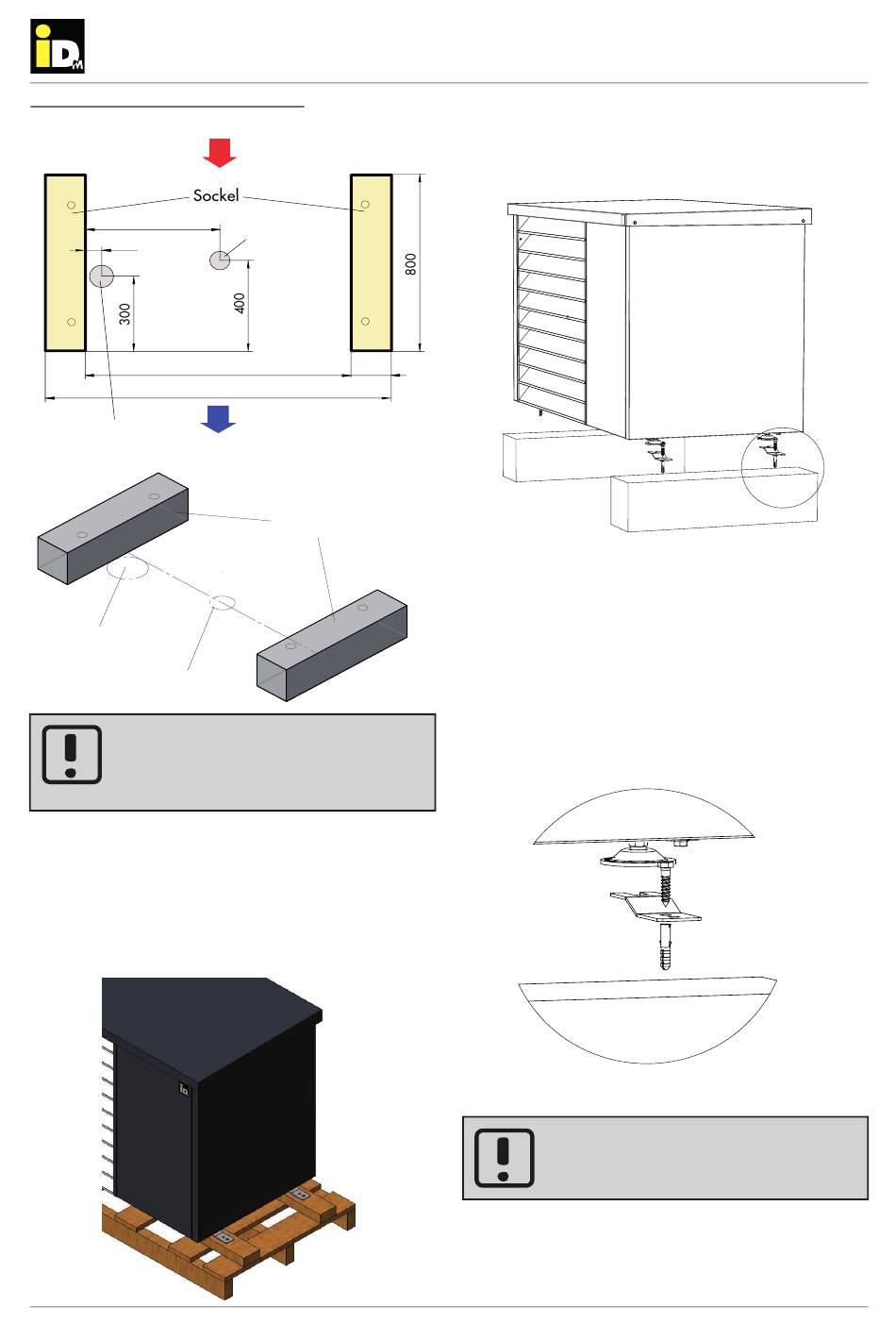

Möglicher Betonsockel - Draufsicht
Ansaugseite
640
100
Heizungs- und
Ausblasseite
Elektroanschlüsse
Heizungs- und
Elektroanschlüsse
Kondensat-
ablauf
Der Sockel darf keine Senke bilden. So-
mit ist ein umlaufender Sockel nicht zu-
lässig!
4 . 9 . Mo n t a g e a m B e to n s oc k e l
Im Auslieferzustand ist die Wärmepumpe an allen
vier Stellfüßen mit einer Kralle an der Palette fi xiert.
Die Kralle ist jeweils mit zwei Schrauben an der Pa-
lette fi xiert.
(C) IDM ENERGIESYSTEME GMBH
Kondensat-
ablauf
1280
200
1680
Sockel
Montageanleitung iPump ALM
Diese Krallen und Schrauben werden auch zur Mon-
tage am Betonsockel verwendet.
Die Wärmepumpe wird am Betonsockel platziert.
Nun können die Bohrungen, durch die Krallen, in den
Sockel erfolgen. Zum Schluss werden die vier mit-
gelieferten Dübel gesetzt, und die Wärmepumpe am
Sockel verschraubt.
Die Wärmepumpe muss mit den 4 ver-
stellbaren Stellfüßen nivelliert werden
(50 mm).
Aufstellung
27
