Einbau Direktkreismodul - iDM iPump ALM 2-8 Montageanleitung

5. Allgemeine Beschreibung
Heizungsseitiger Anschluss
Aufgrund der Wärmeübertragung am Sicherheitswärmetauscher ergeben sich Übertragunsver-
luste von bis zu 5 K. Daraus resultiert eine maximal mögliche Vorlauftemperatur an der Innen-
einheit von 65 °C (bis - 10 °Außentemperatur) bzw. von 55 °C (bei -20 °C Außentemperatur).

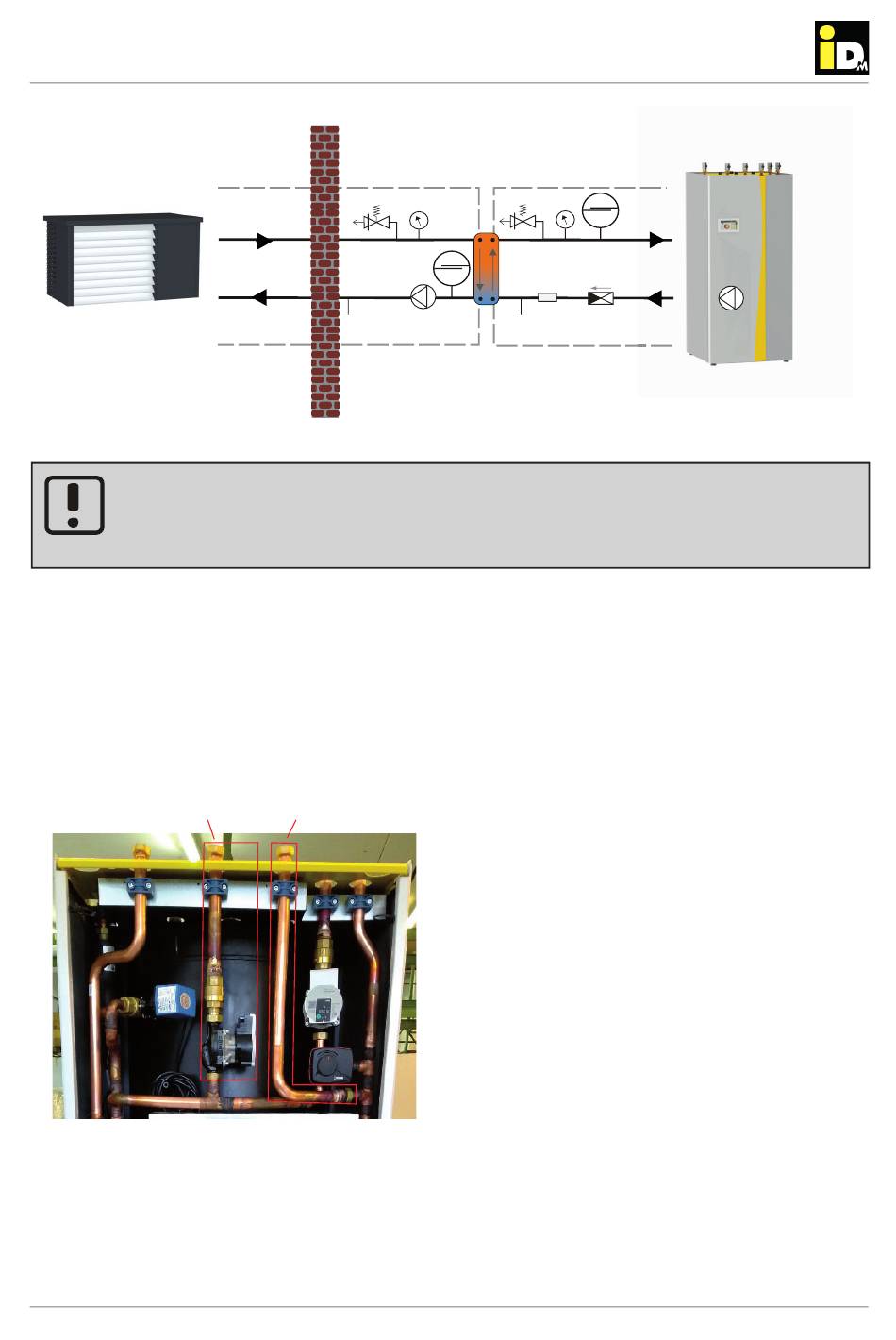

5 . 9. E i nb a u Di re k tk re i s mo d u l
Der Vorlauf, bestehend aus einem 1" Kugelhahn,
Verrohrung, 1" Rückschlagventil und Pumpe, ist wie
im Bild utnen dargestellt einzubauen.
VL ..... Heizkreis B Vorlauf
Beim einbau des Vorlaufes ist darauf zu achten, dass
die Heizkreispumpe in der richtigen Flussrichutung
eingebaut wird.
38
Außen
Sole
VL RL
RL ..... Heizkreis B Rücklauf
Montageanleitung iPump ALM
Innen
P
Heizungswasser
FIL
M73-2
Der Rücklauf, bestehend aus 1" Kugelhahn und
Verrohrung, ist ebenfalls wie im Bild dargestellt ein-
zubaeun.
Die Klemmbacken sind lose im Lieferumfang mitge-
liefert und müssen an vorgesehener Stelle montiert
werden. Damit keine Vibrationen entstehen können,
müssen diese fest verschraubt werden.
Damit eine vollständige Dämmung der Vor- und
Rücklaufl eitung gegeben ist, muss die Isolierung,
welche im Lieferumfang enthalten ist, bis ganz nach
oben ausgeführt werden. (siehe HK A)
P
M73-1
