4. Allgemeine Beschreibung
Aufstellung

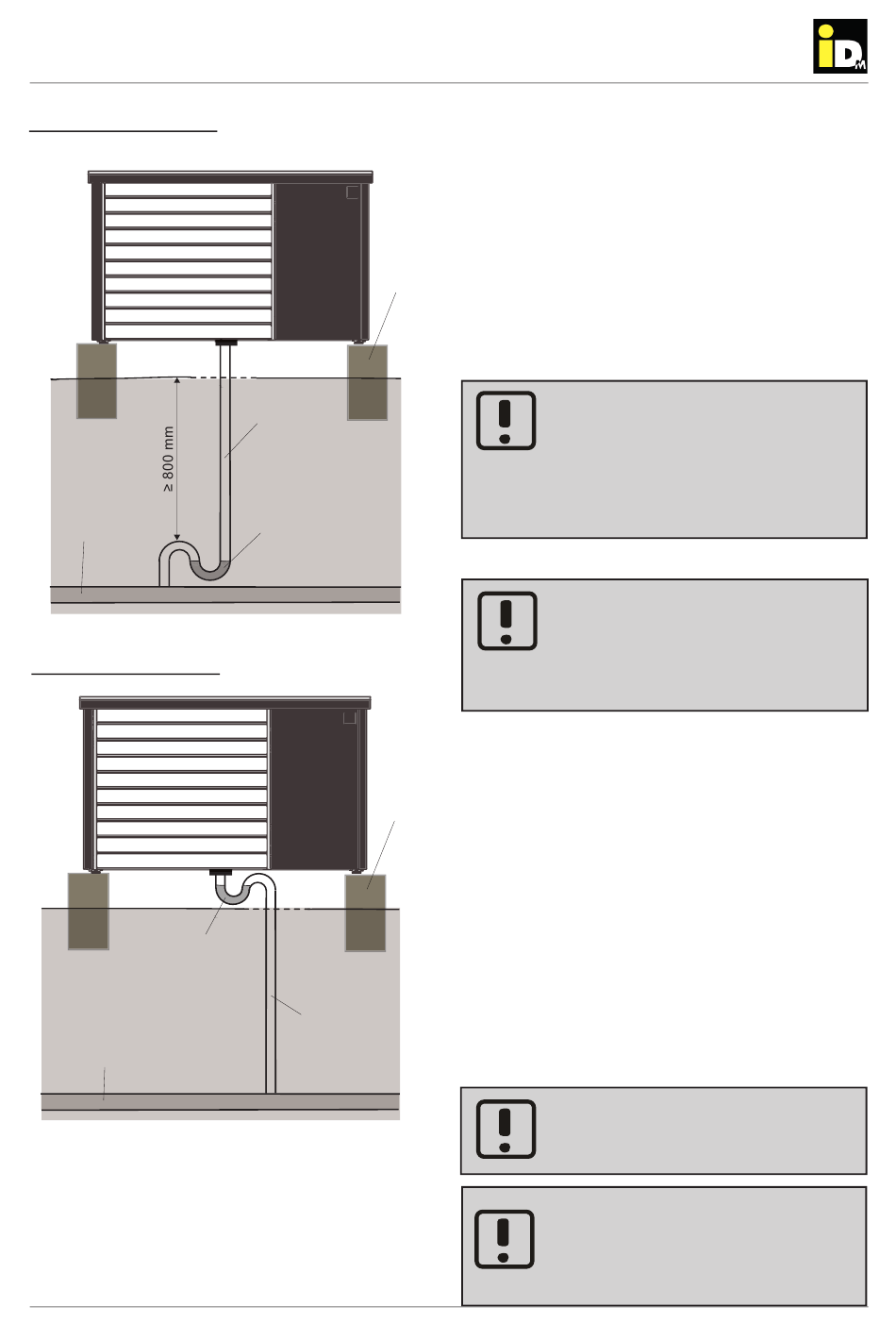

Variante 2 - Kanalisation
Abwasserleitung
in Kanalisation
Variante 3 - Kanalisation
Siphon mit
Kondensatab-
laufheizung
Abwasserleitung
in Kanalisation
Wird das Kondensat in die Kanalisation geführt, ist ein
Siphon zu installieren. Dieser muss nicht zwingend
unter der Frostgrenze liegen, muss aber frostsicher
ausgeführt werden.
26
Sockel
Kondensat-
ablauf
Siphon
Sockel
Kondensat-
ablauf
Montageanleitung iPump ALM
Um ein Überhitzen bzw. einen Defekt der Kondensat-
Begleitheizung zu vermeiden, darf das Heizkabel in
Fallrohren nicht in Schleifen sondern nur als Einzel-
leitung verlegt werden. Wird bauseits eine externe
Kondensatablaufheizung verlegt, darf diese nicht
gemeinsam mit dem werkseitigen Heizkabel verlegt
werden. Das Heizkabel darf sich selbst (Schleifen)
und kein anderes Heibkabel berühren (Mindest-
abstand 50mm). Kleinster Biegeradius 25 mm. Im
Notfall muss ein Kabel herausgezogen werden.
Wird eine zusätzliche Kondensatab-
laufheizung installiert und/oder bei der
außentemperaturabhängigen Ansteue-
rung der Ablaufheizung angeschlossen,
ist mit einer entsprechenden Erhöhung
der Leistungsaufnahme zu rechnen.
Die Ansteuerung der Kondesatablauf-
heizung muss bei der Inbetriebnahme
entsprechend der gewählten Variante
und den örtlichen Gegebenheiten kon-
fi guriert werden.
4 . 8. S oc k e la us le g un g
Der Untergrund muss eben und fest sein. Die Sockel
bzw. die eingesetzten Unterlagen, müssen die not-
wendige Tragkraft für die jeweiligen Wärmepumpen
mit sich bringen. Die Luftwärmepumpe sollte gegen-
über unmittelbaren Geländeformen etwas erhöht auf-
gestellt werden, empfohlen werden mindestens 200
mm.
Ist der Sockel niedriger als die zu erwartende Schnee-
fallmenge, muss die Ansaugseite bei Bedarf schnee-
frei gehalten werden.
Bei der Platzierung des Sockels die Ma-
ximale Länge der Hydraulischen Verbin-
dungsleitungen beachten.
Aus schalltechnischen Gründen, soll-
te die Wärmepumpe nach Möglichkeit
nicht in unmittelbarer Nähe von Wohn-
oder Schlafbereich platziert werden.
