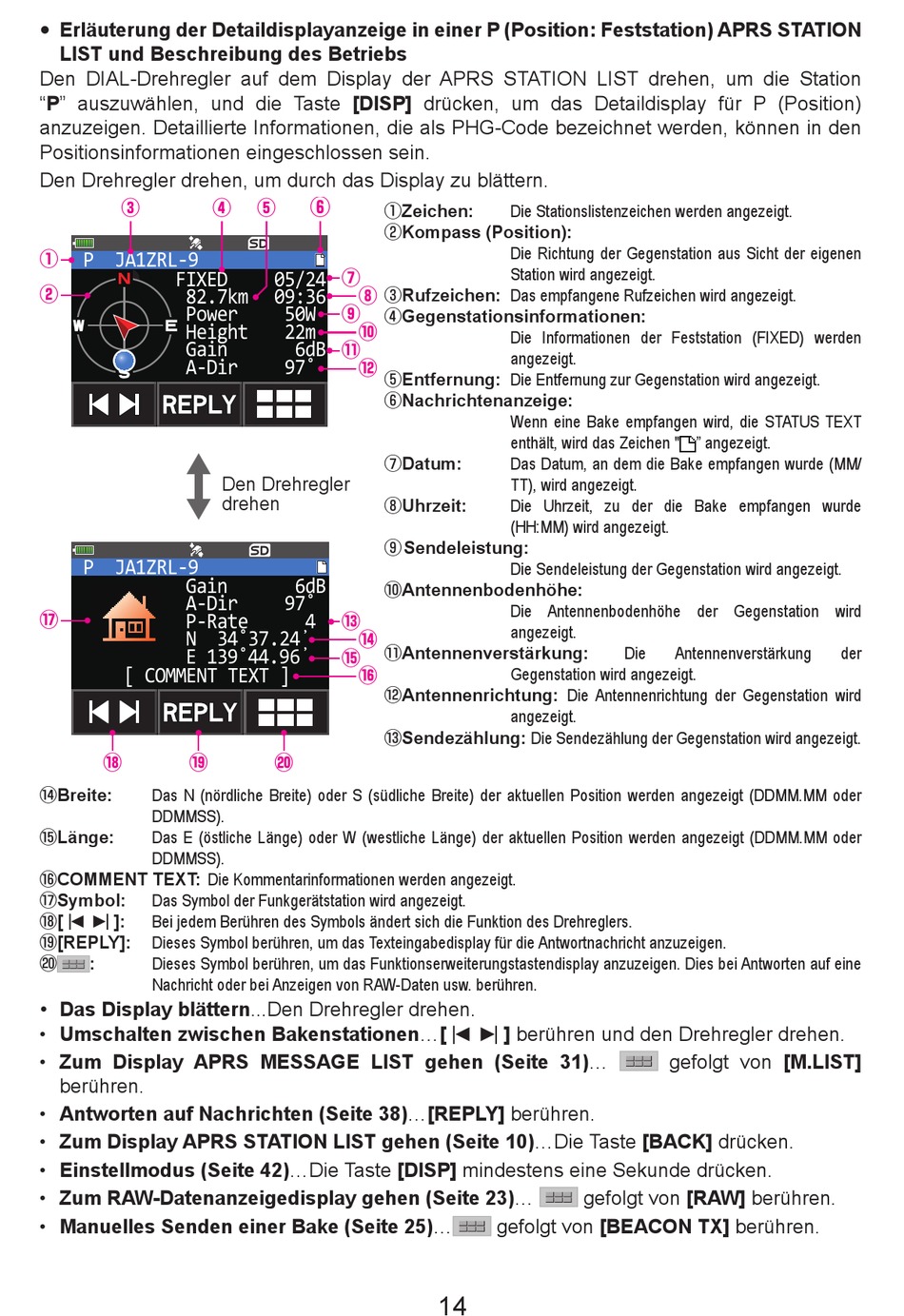

y Erläuterung der Detaildisplayanzeige in einer P (Position: Feststation) APRS STATION
LIST und Beschreibung des Betriebs
Den DIAL-Drehregler auf dem Display der APRS STATION LIST drehen, um die Station
"P" auszuwählen, und die Taste [DISP] drücken, um das Detaildisplay für P (Position)
anzuzeigen. Detaillierte Informationen, die als PHG-Code bezeichnet werden, können in den
Positionsinformationen eingeschlossen sein.
Den Drehregler drehen, um durch das Display zu blättern.
③
①
P JA1ZRL-9
FIXED
②
82.7km
Power
Height
Gain
A-Dir
P JA1ZRL-9
Gain
A-Dir
⑰
P-Rate
N 34̊37.24 �
E 139̊44.96 �
[ COMMENT TEXT ]
⑱ ⑲
⑭Breite:
Das N (nördliche Breite) oder S (südliche Breite) der aktuellen Position werden angezeigt (DDMM.MM oder
DDMMSS).
⑮Länge:
Das E (östliche Länge) oder W (westliche Länge) der aktuellen Position werden angezeigt (DDMM.MM oder
DDMMSS).
⑯COMMENT TEXT: Die Kommentarinformationen werden angezeigt.
⑰Symbol:
Das Symbol der Funkgerätstation wird angezeigt.
⑱[ x ◄ ►x ]:
Bei jedem Berühren des Symbols ändert sich die Funktion des Drehreglers.
⑲[REPLY]:
Dieses Symbol berühren, um das Texteingabedisplay für die Antwortnachricht anzuzeigen.
⑳
: Dieses Symbol berühren, um das Funktionserweiterungstastendisplay anzuzeigen. Dies bei Antworten auf eine
Nachricht oder bei Anzeigen von RAW-Daten usw. berühren.
•
Das Display blättern...Den Drehregler drehen.
• Umschalten zwischen Bakenstationen...[ x ◄ ►x ] berühren und den Drehregler drehen.
• Zum Display APRS MESSAGE LIST gehen (Seite 31)...
berühren.
• Antworten auf Nachrichten (Seite 38)...[REPLY] berühren.
• Zum Display APRS STATION LIST gehen (Seite 10)...Die Taste [BACK] drücken.
• Einstellmodus (Seite 42)...Die Taste [DISP] mindestens eine Sekunde drücken.
• Zum RAW-Datenanzeigedisplay gehen (Seite 23)...
• Manuelles Senden einer Bake (Seite 25)...
⑥
④ ⑤
⑦
05/24
⑧
09:36
⑨
50W
⑩
22m
6dB ⑪
97̊ ⑫
Den Drehregler
drehen
6dB
97̊
4 ⑬
⑭
⑮
⑯
⑳
①Zeichen:
Die Stationslistenzeichen werden angezeigt.
②Kompass (Position):
Die Richtung der Gegenstation aus Sicht der eigenen
Station wird angezeigt.
③Rufzeichen: Das empfangene Rufzeichen wird angezeigt.
④Gegenstationsinformationen:
Die Informationen der Feststation (FIXED) werden
angezeigt.
⑤Entfernung: Die Entfernung zur Gegenstation wird angezeigt.
⑥Nachrichtenanzeige:
Wenn eine Bake empfangen wird, die STATUS TEXT
enthält, wird das Zeichen " " angezeigt.
⑦Datum:
Das Datum, an dem die Bake empfangen wurde (MM/
TT), wird angezeigt.
⑧Uhrzeit:
Die Uhrzeit, zu der die Bake empfangen wurde
(HH:MM) wird angezeigt.
⑨ Sendeleistung:
Die Sendeleistung der Gegenstation wird angezeigt.
⑩Antennenbodenhöhe:
Die Antennenbodenhöhe der Gegenstation wird
angezeigt.
⑪Antennenverstärkung:
Gegenstation wird angezeigt.
⑫Antennenrichtung: Die Antennenrichtung der Gegenstation wird
angezeigt.
⑬Sendezählung: Die Sendezählung der Gegenstation wird angezeigt.
gefolgt von [BEACON TX] berühren.
14
Die Antennenverstärkung
gefolgt von [M.LIST]
gefolgt von [RAW] berühren.
