Yaesu FT3DE Anleitung Seite 17

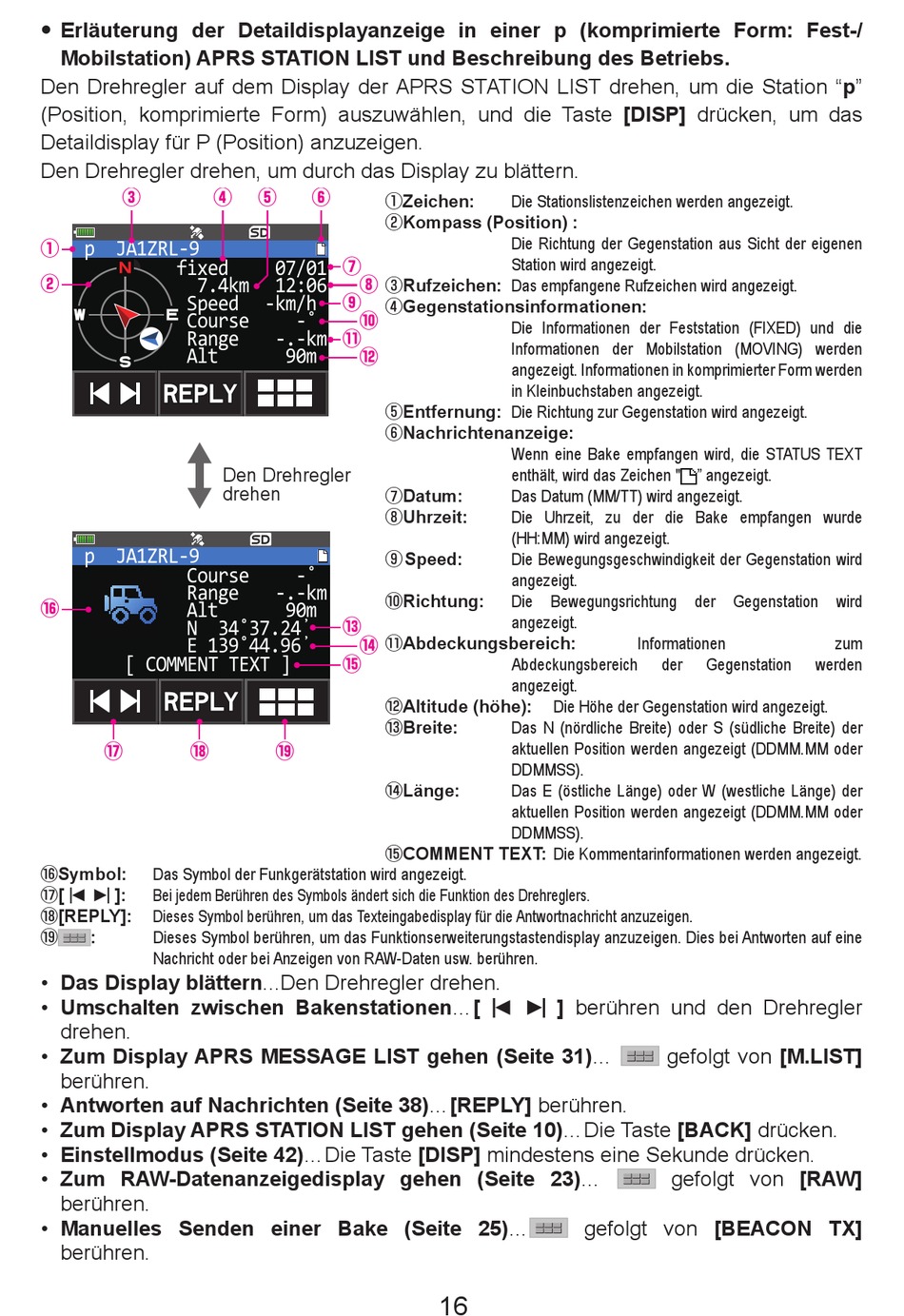

y Erläuterung der Detaildisplayanzeige in einer p (komprimierte Form: Fest-/
Mobilstation) APRS STATION LIST und Beschreibung des Betriebs.
Den Drehregler auf dem Display der APRS STATION LIST drehen, um die Station "p"
(Position, komprimierte Form) auszuwählen, und die Taste [DISP] drücken, um das
Detaildisplay für P (Position) anzuzeigen.
Den Drehregler drehen, um durch das Display zu blättern.
③
① p JA1ZRL-9
fixed
②
7.4km
Speed
Course
Range
Alt
p JA1ZRL-9
Course
Range
⑯
Alt
N 34̊37.24 �
E 139̊44.96 �
[ COMMENT TEXT ]
⑰ ⑱
⑯Symbol:
Das Symbol der Funkgerätstation wird angezeigt.
⑰[ x ◄ ►x ]:
Bei jedem Berühren des Symbols ändert sich die Funktion des Drehreglers.
⑱[REPLY]:
Dieses Symbol berühren, um das Texteingabedisplay für die Antwortnachricht anzuzeigen.
⑲
Dieses Symbol berühren, um das Funktionserweiterungstastendisplay anzuzeigen. Dies bei Antworten auf eine
:
Nachricht oder bei Anzeigen von RAW-Daten usw. berühren.
• Das Display blättern...Den Drehregler drehen.
• Umschalten zwischen Bakenstationen...[ x ◄ ►x ] berühren und den Drehregler
drehen.
• Zum Display APRS MESSAGE LIST gehen (Seite 31)...
berühren.
• Antworten auf Nachrichten (Seite 38)...[REPLY] berühren.
• Zum Display APRS STATION LIST gehen (Seite 10)...Die Taste [BACK] drücken.
• Einstellmodus (Seite 42)...Die Taste [DISP] mindestens eine Sekunde drücken.
• Zum RAW-Datenanzeigedisplay gehen (Seite 23)...
berühren.
• Manuelles Senden einer Bake (Seite 25)...
berühren.
④ ⑤ ⑥
⑦
07/01
⑧
12:06
⑨
-km/h
-̊ ⑩
-.-km ⑪
90m
⑫
Den Drehregler
drehen
-̊
-.-km
90m
⑬
⑭
⑮
⑲
①Zeichen:
Die Stationslistenzeichen werden angezeigt.
②Kompass (Position) :
Die Richtung der Gegenstation aus Sicht der eigenen
Station wird angezeigt.
③Rufzeichen: Das empfangene Rufzeichen wird angezeigt.
④Gegenstationsinformationen:
Die Informationen der Feststation (FIXED) und die
Informationen der Mobilstation (MOVING) werden
angezeigt. Informationen in komprimierter Form werden
in Kleinbuchstaben angezeigt.
⑤Entfernung: Die Richtung zur Gegenstation wird angezeigt.
⑥Nachrichtenanzeige:
Wenn eine Bake empfangen wird, die STATUS TEXT
enthält, wird das Zeichen " " angezeigt.
⑦Datum:
Das Datum (MM/TT) wird angezeigt.
⑧Uhrzeit:
Die Uhrzeit, zu der die Bake empfangen wurde
(HH:MM) wird angezeigt.
⑨ Speed:
Die Bewegungsgeschwindigkeit der Gegenstation wird
angezeigt.
⑩Richtung:
Die Bewegungsrichtung der Gegenstation wird
angezeigt.
⑪Abdeckungsbereich:
Abdeckungsbereich
angezeigt.
⑫Altitude (höhe):
Die Höhe der Gegenstation wird angezeigt.
⑬Breite:
Das N (nördliche Breite) oder S (südliche Breite) der
aktuellen Position werden angezeigt (DDMM.MM oder
DDMMSS).
⑭Länge:
Das E (östliche Länge) oder W (westliche Länge) der
aktuellen Position werden angezeigt (DDMM.MM oder
DDMMSS).
⑮COMMENT TEXT: Die Kommentarinformationen werden angezeigt.
16
Informationen
der Gegenstation
gefolgt von [M.LIST]
gefolgt von [RAW]
gefolgt von [BEACON TX]
zum
werden
