Yaesu FT3DE Anleitung Seite 13

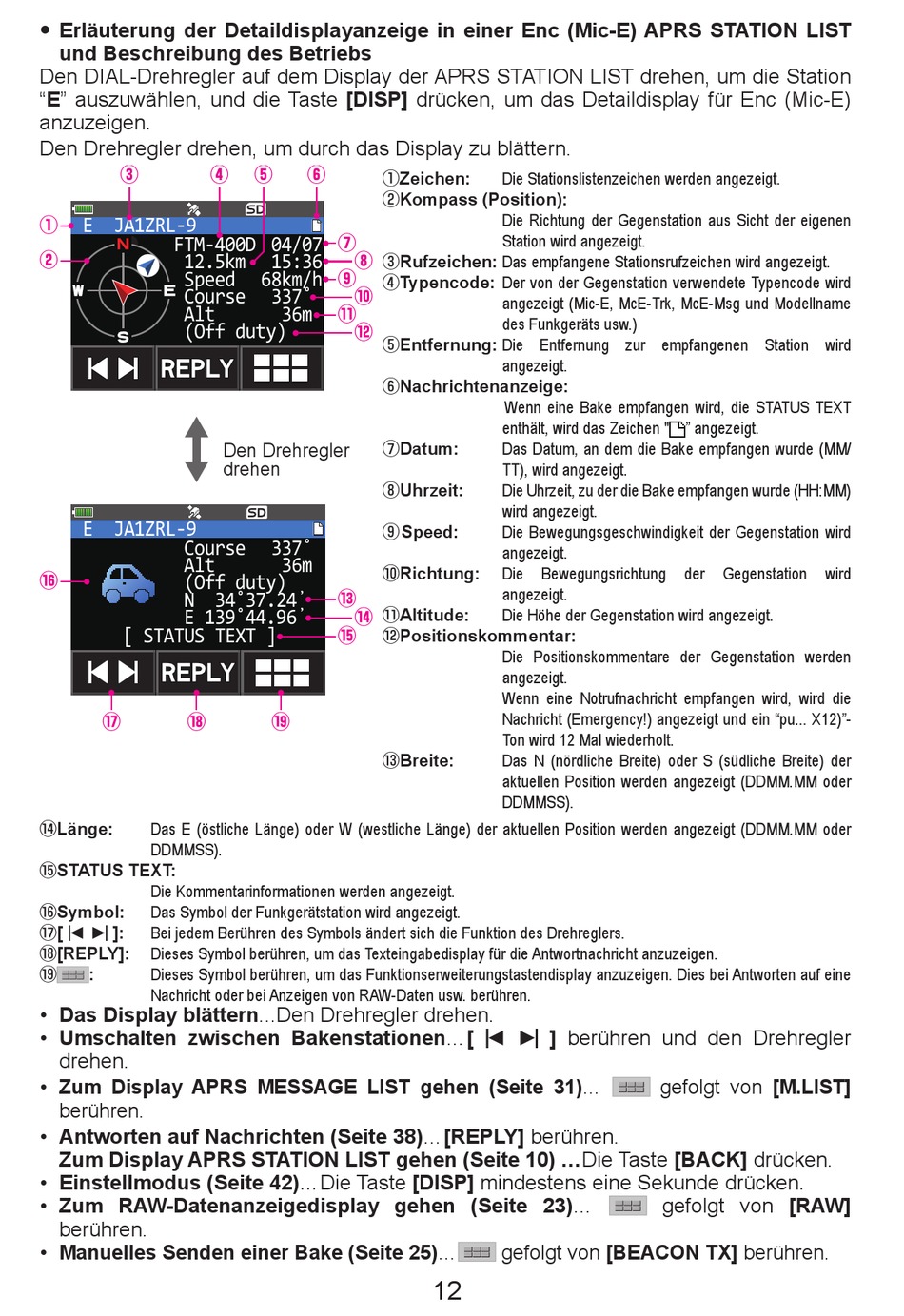

y Erläuterung der Detaildisplayanzeige in einer Enc (Mic-E) APRS STATION LIST
und Beschreibung des Betriebs
Den DIAL-Drehregler auf dem Display der APRS STATION LIST drehen, um die Station
"E" auszuwählen, und die Taste [DISP] drücken, um das Detaildisplay für Enc (Mic-E)
anzuzeigen.
Den Drehregler drehen, um durch das Display zu blättern.
③
① E JA1ZRL-9
FTM-400D 04/07
②
12.5km
Speed
Course
Alt
(Off duty)
E JA1ZRL-9
Course
Alt
⑯
(Off duty)
N 34̊37.24 �
E 139̊44.96 �
[ STATUS TEXT ]
⑰ ⑱
⑭Länge:
Das E (östliche Länge) oder W (westliche Länge) der aktuellen Position werden angezeigt (DDMM.MM oder
DDMMSS).
⑮STATUS TEXT:
Die Kommentarinformationen werden angezeigt.
⑯Symbol:
Das Symbol der Funkgerätstation wird angezeigt.
⑰[ x ◄ ►x ]:
Bei jedem Berühren des Symbols ändert sich die Funktion des Drehreglers.
⑱[REPLY]:
Dieses Symbol berühren, um das Texteingabedisplay für die Antwortnachricht anzuzeigen.
⑲
Dieses Symbol berühren, um das Funktionserweiterungstastendisplay anzuzeigen. Dies bei Antworten auf eine
:
Nachricht oder bei Anzeigen von RAW-Daten usw. berühren.
• Das Display blättern...Den Drehregler drehen.
• Umschalten zwischen Bakenstationen...[ x ◄ ►x ] berühren und den Drehregler
drehen.
• Zum Display APRS MESSAGE LIST gehen (Seite 31)...
berühren.
• Antworten auf Nachrichten (Seite 38)...[REPLY] berühren.
Zum Display APRS STATION LIST gehen (Seite 10) ...Die Taste [BACK] drücken.
• Einstellmodus (Seite 42)...Die Taste [DISP] mindestens eine Sekunde drücken.
• Zum RAW-Datenanzeigedisplay gehen (Seite 23)...
berühren.
• Manuelles Senden einer Bake (Seite 25)...
④ ⑤ ⑥
⑦
⑧
15:36
68km/h ⑨
337̊ ⑩
36m ⑪
⑫
Den Drehregler
drehen
337̊
36m
⑬
⑭
⑮
⑲
①Zeichen:
Die Stationslistenzeichen werden angezeigt.
②Kompass (Position):
Die Richtung der Gegenstation aus Sicht der eigenen
Station wird angezeigt.
③Rufzeichen: Das empfangene Stationsrufzeichen wird angezeigt.
④Typencode: Der von der Gegenstation verwendete Typencode wird
angezeigt (Mic-E, McE-Trk, McE-Msg und Modellname
des Funkgeräts usw.)
⑤Entfernung: Die Entfernung zur empfangenen Station wird
angezeigt.
⑥Nachrichtenanzeige:
Wenn eine Bake empfangen wird, die STATUS TEXT
enthält, wird das Zeichen " " angezeigt.
⑦Datum:
Das Datum, an dem die Bake empfangen wurde (MM/
TT), wird angezeigt.
⑧Uhrzeit:
Die Uhrzeit, zu der die Bake empfangen wurde (HH:MM)
wird angezeigt.
⑨Speed:
Die Bewegungsgeschwindigkeit der Gegenstation wird
angezeigt.
⑩Richtung:
Die Bewegungsrichtung der Gegenstation wird
angezeigt.
⑪Altitude:
Die Höhe der Gegenstation wird angezeigt.
⑫Positionskommentar:
Die Positionskommentare der Gegenstation werden
angezeigt.
Wenn eine Notrufnachricht empfangen wird, wird die
Nachricht (Emergency!) angezeigt und ein "pu... X12)"-
Ton wird 12 Mal wiederholt.
⑬Breite:
Das N (nördliche Breite) oder S (südliche Breite) der
aktuellen Position werden angezeigt (DDMM.MM oder
DDMMSS).
gefolgt von [BEACON TX] berühren.
12
gefolgt von [M.LIST]
gefolgt von [RAW]
