1
ENGLISH

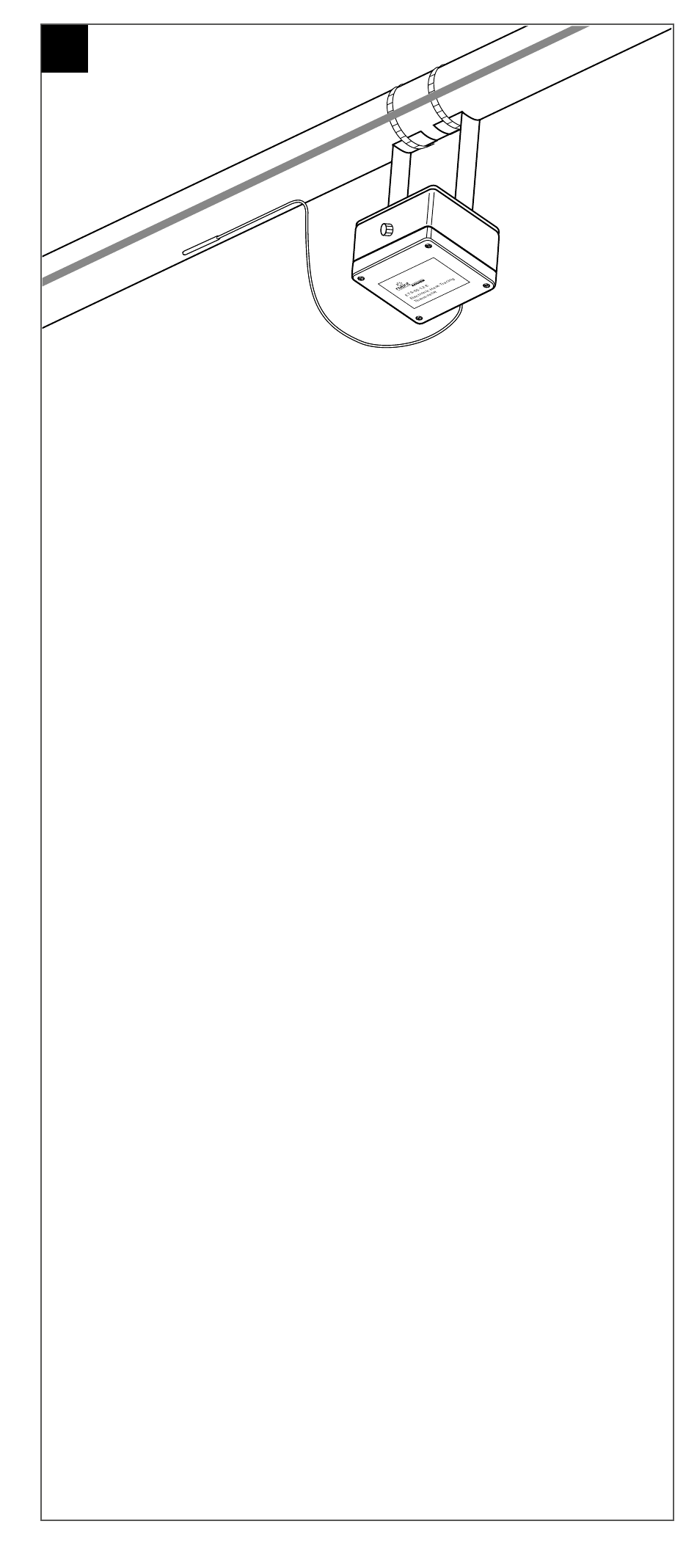

Enclosure installation ETS-05 line sensing thermostat
Alternative mounting arrangements
are shown above (4 mounting holes,
M6 clearance at 106 x 82 mm).
For optimised temperature control
install the unit remote from
sensor bulb.
Locate enclosure at appropriate place
to avoid exposure to mechanical and
DEUTSCH
Montage Gehäuse ETS-05 thermostat
Eine Montage möglich keit ist in
der Abbildung oben dargestellt
(4 Montagelöcher für M6 Schrauben,
Mittenabstand 106 x 82 mm). Um die
Regelgenauigkeit zu erhöhen, sollte die
Einheit nicht direkt neben dem Sensor
installiert werden. Montieren Sie das
Gehäuse an einem Ort, an dem es vor
mechanischer
Beschädigung und Hitze geschützt
FRANÇAIS
Montage du boîtier ETS-05 (thermostat de contrôle)
Différentes possibilités de montage
sont illustrées (4 trous de montage
M6 à entraxe de 106 x 82 mm). Pour
obtenir une meilleure régulation de
la température, monter le boîtier à
distance de la sonde. Disposer le
boîtier à l'abri de tout dommage
mécanique ou thermique éventuel
15 | nVent.com
thermal damage (do not mount
on pipe for high temperatures).
WARNING: When working in
damp or wet conditions protect
the thermostat contents from
water ingress, by closing lid when
not working on the assembly.
ist (nicht direkt auf einer heißen
Rohr leitung).
WARNUNG: Wenn Sie den
Thermostat in feuchter oder
nasser Umgebung montieren,
schützen Sie das Gehäuse gegen
das Eindringen von Wasser,
indem Sie den Deckel schließen,
wenn nicht daran gearbeitet wird.
(ne pas le monter sur une
tuyauterie haute température).
AVERTISSEMENT:
Lorsque l'on travaille par temps
humide, protéger le thermostat
en fermant le couvercle lorsqu'il
n'y a pas d'intervention à y faire.
