2 Installation und Montage
Montage des Markisenkastens
gekoppelte Anlage (bei D-Anlage ohne Konsole und Gewindeleiste)
» Bei gekoppelten Anlagen wird die Motoranlage zuerst montiert.
» Gurt mit der Schlaufe am vorderen Führungs bolzen am Zugbalken einhängen.
Zugbalken nun vorsichtig in die beiden Führungsschienen einführen.
» Es ist darauf zu achten, dass alle Laufrollen des Zugbalkens auf dem Steg der
Führungsschiene laufen.
» Lagerschalenzapfen am Markisen kasten in die Führungsschienen einschie-
ben, Gewindestifte anziehen.
» Darauf achten, dass die Gurte mit der Einhängfeder unterhalb dem Führungs-
bolzen durchgeschoben werden.
» Bei gekoppelten Anlagen muss vor der Montage der Markisen kästen die
Konsole mit einer Gewindeleiste und Schrauben M6 x 16 an das obere Ende
der Doppel führungs schiene angeschraubt werden.
Montage der Gegenanlage
» Darauf achten, dass die Aussparungen für die Gurteinhängungen auf gleicher
Höhe stehen und somit der Zugbalken bei beiden Anlagen gleich weit aus
dem Markisenkasten heraussteht.

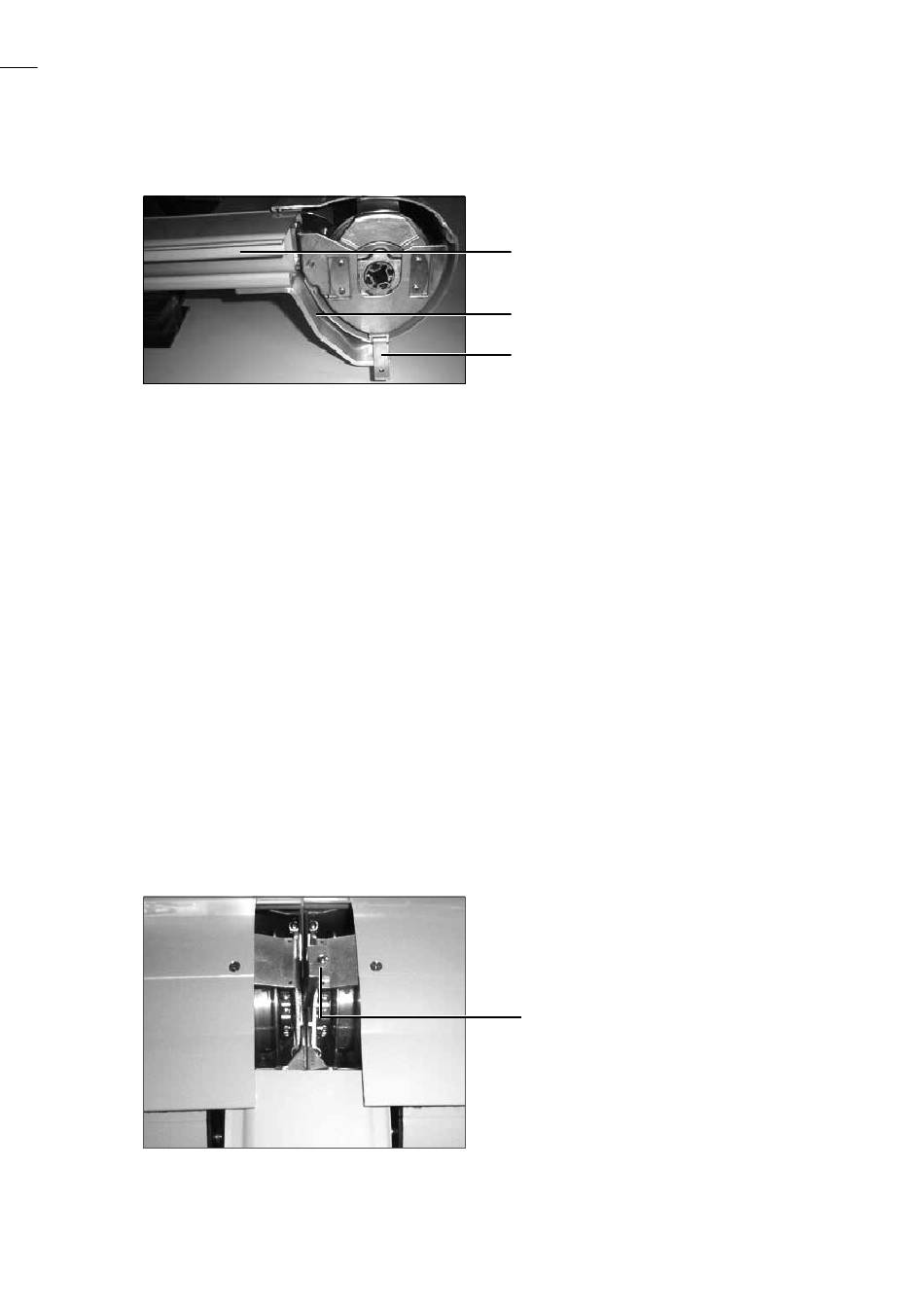

Doppelführungs schiene
Konsole
Gewindeleiste
Sicherungswinkel
