Reflexa Life Montage- Und Bedienungsanleitung Seite 14

14
2 Installation und Montage

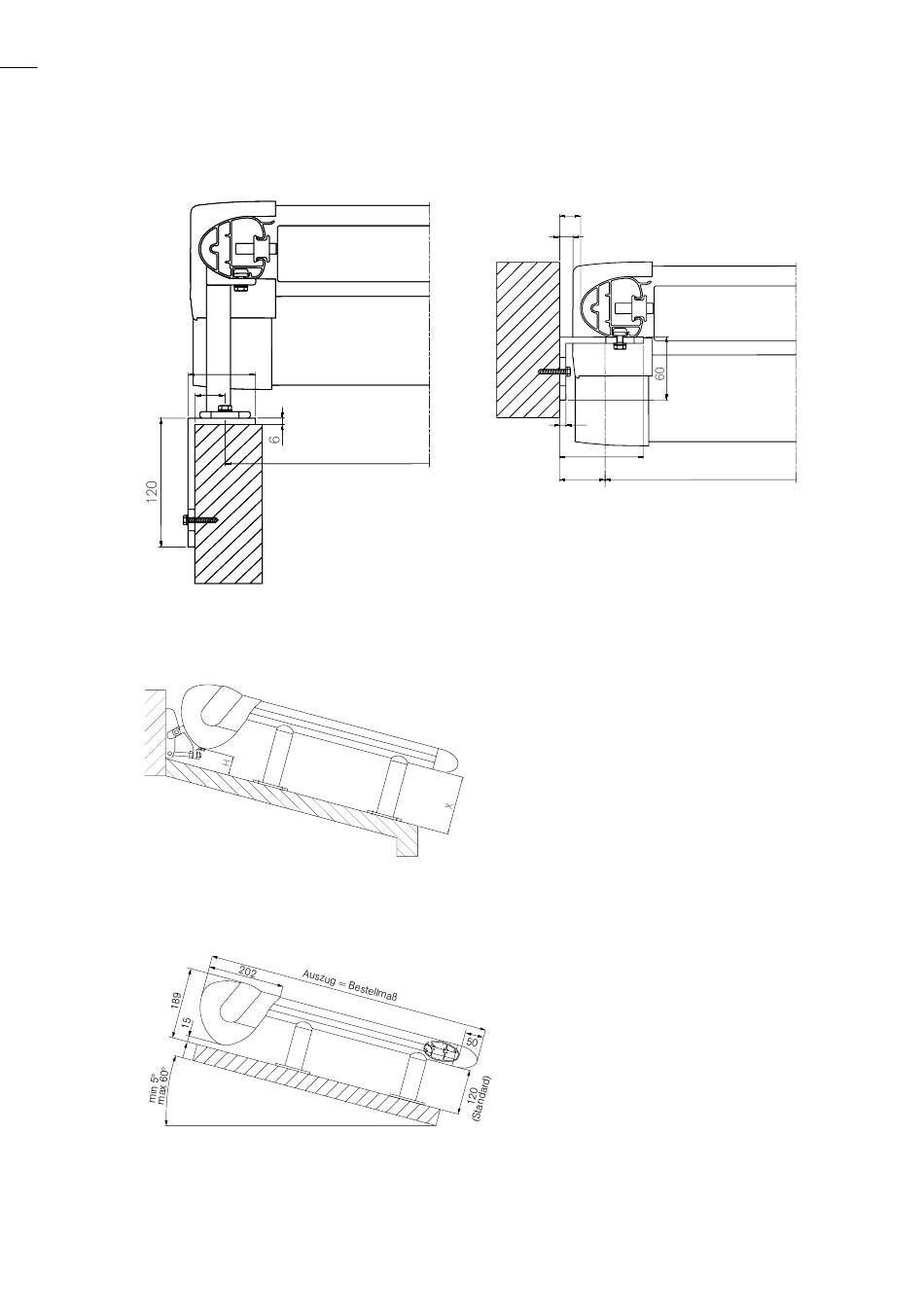

Anbaufall S Horizontalschnitt
60
27
Anbaufall H Seitenansicht
Anbaufall U Seitenansicht
Anbaufall W Horizontalschnitt
20
11
6
80
45
Diese Montageart empfehlen wir bei
Dachneigungen größer als 15° und
Höhendistanzen ab 170 mm. Bei einer
Höhen distanz ab 220 mm müssen die
Verbindungskreuze eingebaut werden.
links oben = Standard
