Montage Der Neuen Bespannung (Tuchwelle); Montage Der Neuen Bespannung (Fallstange) - Reflexa Life Small Kurzanleitung

4
5
1
7
6
5
4
3
REFLEXA-WERKE
Albrecht GmbH
Sicherungschraube
2
DIN7985 M3x14 / Tx10
1
Silbermannstraße 29
89364 Rettenbach

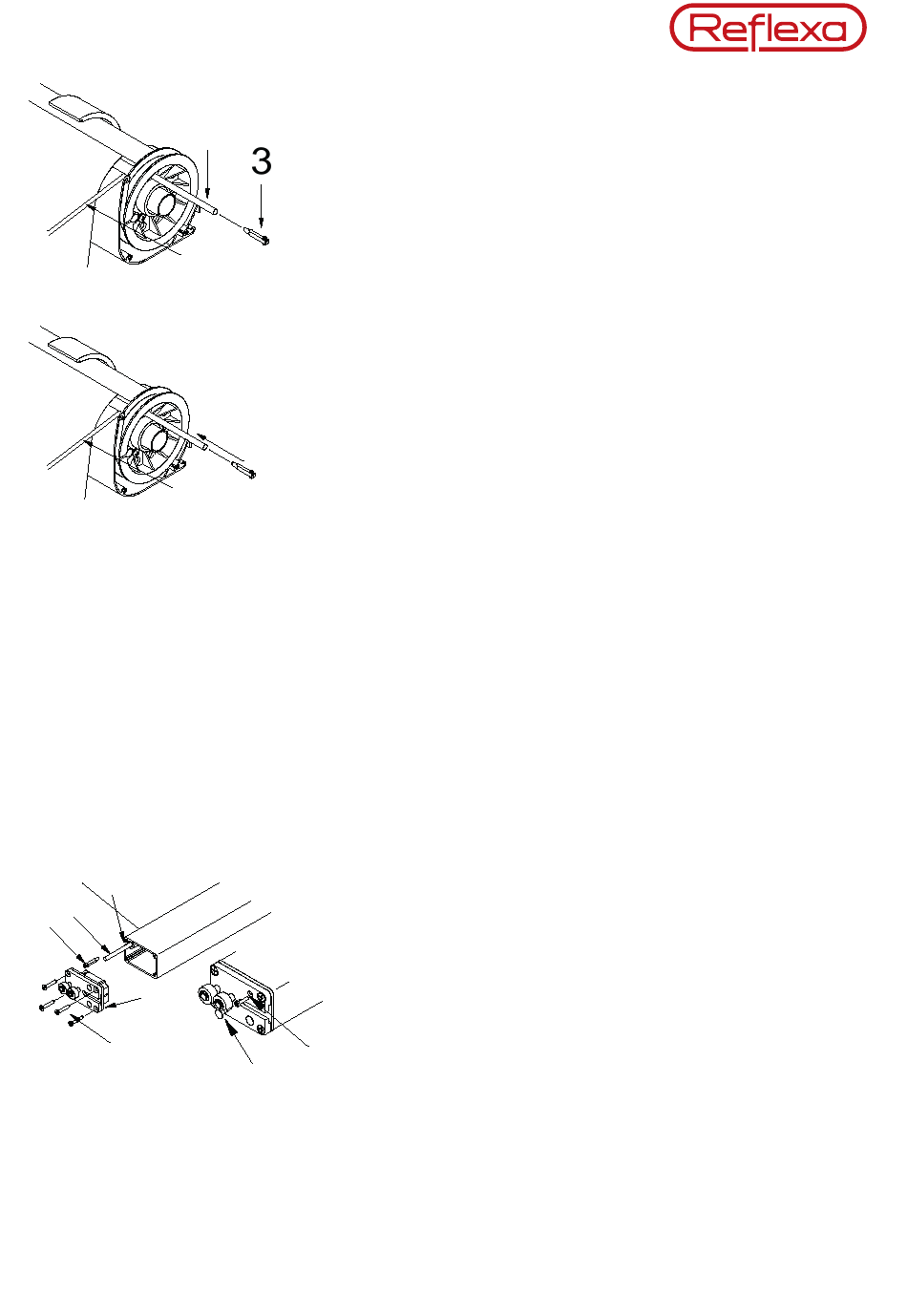

Schrauben Sie das Seitenlager (2) der Lagerseite ab.
Lösen Sie die beiden Feststellschrauben (3) rechts und links im Hohlsaum
der Bespannung.
Drehen Sie die Wickelscheibe, bis eine der Bohrungen auf gleicher Höhe
mit der Kedernut der Tuchwelle ist. Schieben Sie die Feststellschraube (3)
und den Keder (4) durch die Bohrung der Wickelscheibe. Die 2. Feststell-
schraube bleibt in der Kedernut. Nehmen Sie dann die Bespannung aus der
Tuchwelle.

5. Montage der neuen Bespannung (Tuchwelle)

Beseitigen Sie eventuelle Verschmutzungen an der Markise.
Legen Sie die neue Bespannung der Länge nach auf einem sauberen Unter-
grund vor den Markisenkasten.
Achtung: Bei Tüchern mit Eckverstärkung!
„Die Eckverstärkung wird immer in die Fallstange montiert"!
Führen Sie den Hohlsaum der Bespannung in die Kedernut der Tuchwelle
ein. Schieben Sie den Keder durch die Bohrung der Wickelscheibe in den
Hohlsaum. Schieben Sie die Feststellschrauben rechts und links in den
Hohlsaum. Wenn die Bespannung ausgerichtet ist (vorher angezeichneter
Sitz), werden die beiden Feststellschrauben angezogen.
Schrauben Sie das Seitenlager wieder an (siehe Punkt 4)!
Fahren Sie die Markise mit der neuen Bespannung bis auf ca. 50 cm „vor-
sichtig" ein. Achten Sie hierbei wieder auf die Stützbügel!
Achtung! Halten Sie die Bespannung und die Zugbänder währenddes-
sen auf Spannung.
Achten Sie darauf, dass die Zugbänder (1) in den Gurtscheiben richtig
mitlaufen und sich nicht verdrehen!

6. Montage der neuen Bespannung (Fallstange)

Legen Sie die Fallstange vor den Markisenkasten auf die Ablageböcke.
Führen Sie den unteren Hohlsaum der Bespannung in die Kedernut (7) der
Fallstange ein. Schieben Sie den Rundkeder (6) in den Hohlsaum.
Verteilen Sie die Bespannung gleichmäßig auf der Fallstange.
Stecken Sie die beiden Feststellschrauben (5) rechts und links in den Hohl-
saum und schrauben diese fest.
Schrauben Sie die Laufwagen (4) mit den Schrauben(3) an und schrauben
Sie die Sicherungsschrauben (2) wieder heraus.
Drücken Sie die Stopfen (1) wieder in die Öffnungen.
Lassen Sie die Fallstange bis auf ca. 20 cm vorsichtig einfahren.
