M16-Anschluss

Voraussetzungen
♦ Die Verdrahtung erfolgt im spannungslosen Zustand.
Benötigtes Zubehör
♦ Vorkonfektionierte geschirmte Leitungen. Bestellnummern s. Anhang.
Benötigtes Werkzeug
♦ Bei Verwendung von selbstkonfektionierbaren Leitungen wird eventuell ein Abisolierwerkzeug und ein
geeigneter Schraubendreher benötigt.
Pin Belegung
P I/O 0
J I/O 1
T I/O 2
S I/O 3
G I/O 4
R I/O 5
E I/O 6
O I/O 7
M 24V
A 24V
L Gnd
U Gnd
M16- Stecker anschließen
Drücken Sie den M16-Stecker in die entsprechende M16-Buchse des E/A-Moduls. Achten Sie
dabei, darauf den Stecker so anzusetzen, dass Feder und Nut übereinstimmen und der Stecker in
der Buchse arretiert.
Drehen Sie den Stecker über die Rändelschraube fest.
V 2.2

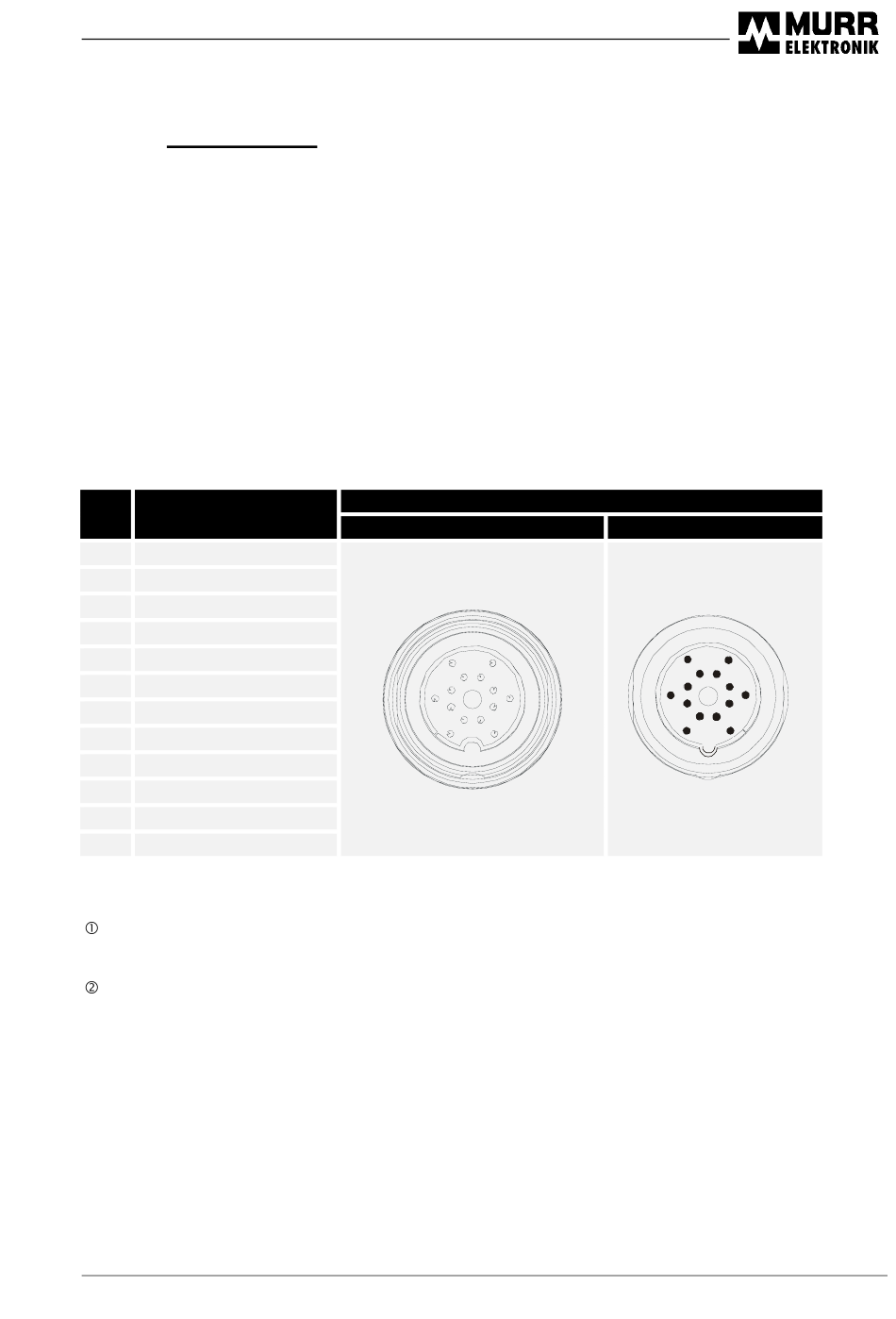

Tabelle 1-9: Belegung M16 – Buchse bzw. M16 – Stecker
Buchse (am Modul)
G
S
J
T
U
L
Ansicht
Stecker (an der Leitung)
E
R P
O
C
N
M
A
E P R G
S
J
C
N
U
L
A
O
T
M
