1.2.3 Funktionserde an den Cube67 Busknoten anschließen
Voraussetzungen
♦ Die Verdrahtung erfolgt im spannungslosen Zustand.
Benötigtes Werkzeug
♦ Schraubendreher
♦ Abisolierwerkzeug
♦ Kabelschuhzange
Benötigtes Zubehör
♦ Befestigungsschraube
♦ Kabelschuh mit Ringöse
♦ Erdungsleitung (Litze)
3
Der FE -Anschluss befindet sich an der Unterseite der Haube des Busknotens.
FE-Anschluss
Die Anschlussleitung an die Funktionserde soll im Sinne der EMV so kurz wie möglich
sein.
3
FE - Funktionserde
26
+
EJOT 0,2
1,2 Nm
+ -
∅3 1,8
10,7 ib-in

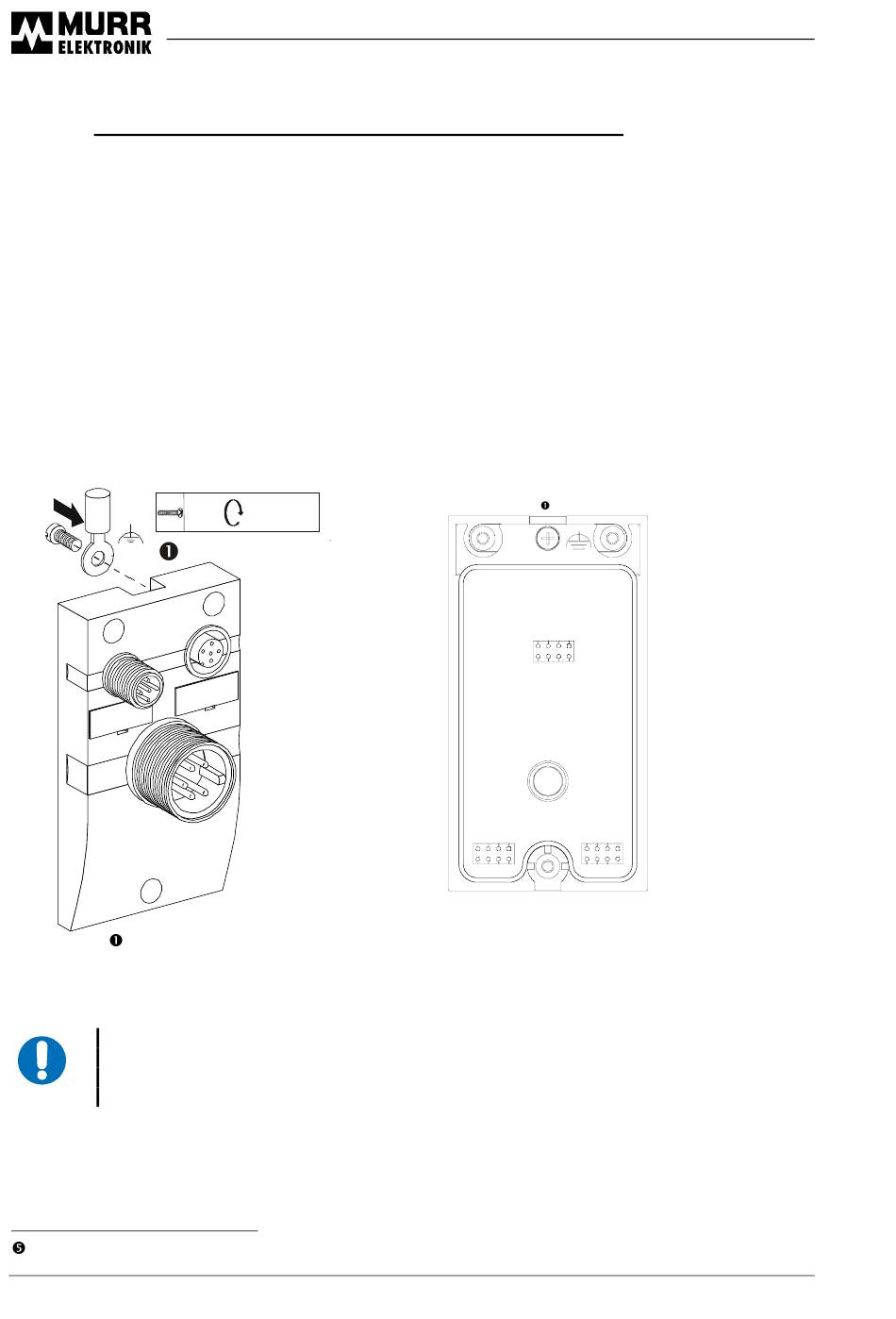

Abbildung 1-5: FE-Anschluss an der Busknotenhaube Cube67
