1.6.2.4 Anschlussübersicht Cube67 DIO16 DO16 E 16xM12 (1,6/2A)

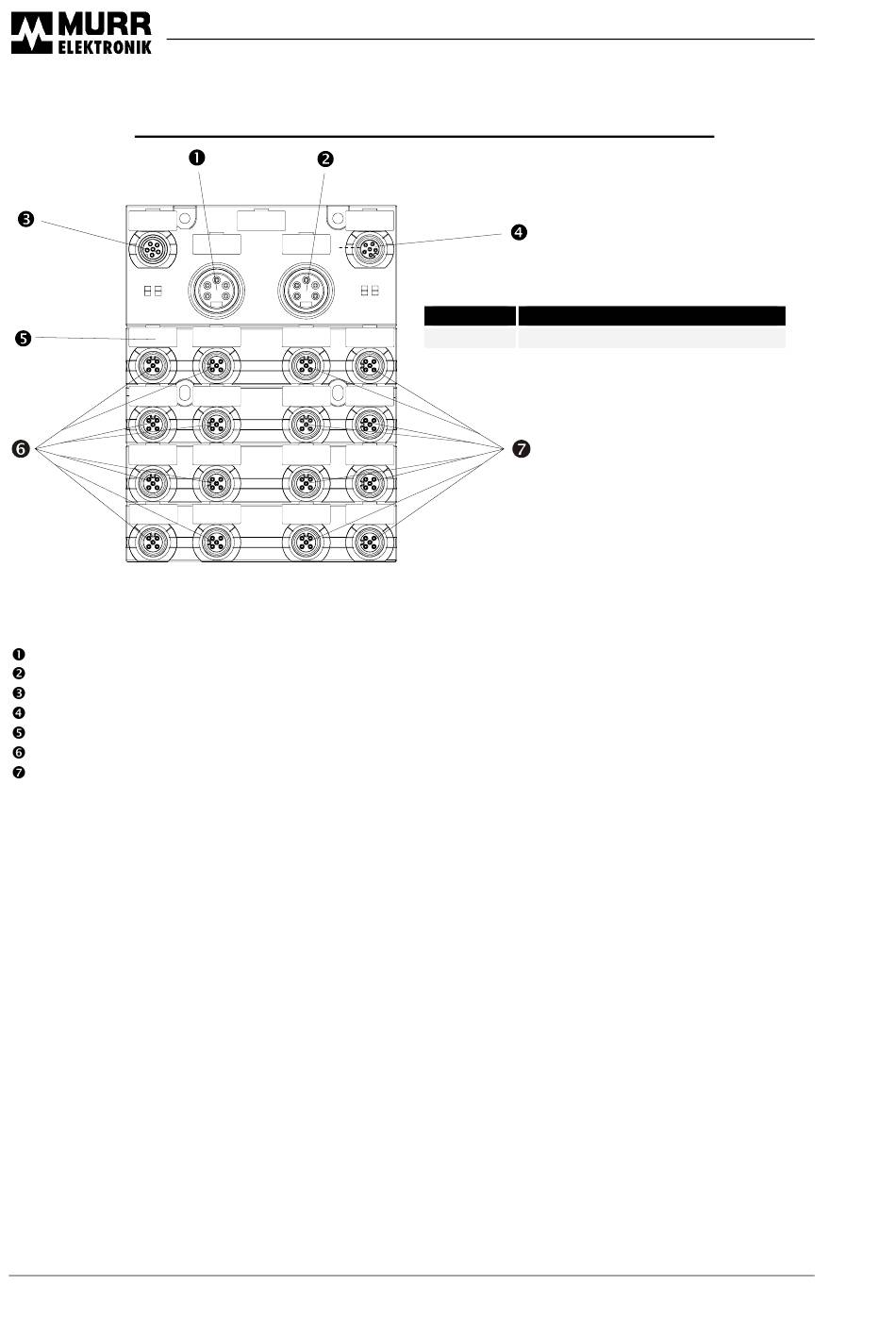

Abbildung 1-22: Anschlüsse Cube67 DIO16 DO16 E 16xM12 (1,6/2A) – Art.-No. 56 641
7/8" Anschluss für die Einspeisung der externen Aktorversorgung
7/8" Anschluss zum weiterführen der externen Aktorversorgung
Anschluss Interne Systemverbindung (ankommend) bei Cube67 DIO E
Anschluss Interne Systemverbindung (abgehend) bei Cube67 DIO E
Bezeichnungsschild
M12 Anschluss für Sensoren bzw. Aktoren (Interne Aktorversorgung)
M12 Anschluss für Sensoren bzw. Aktoren (Externe Aktorversorgung)
46
Cube67 und Cube67+ Technische Daten
Art.-No. Bezeichnung
56 641 DIO16 DO16 E 16xM12 (1,6/2A)
V 2.2
