Cube67 und Cube67+ Technische Daten
1.1.2

Anzahl der Komponenten

1.1.2.1

Cube67

♦ Pro Busknoten sind maximal 16 Erweiterungsmodule möglich.
♦ An jedem der vier Stränge eines Busknotens sind maximal 4 Erweiterungsmodule zulässig.
♦ Die Nutzung der Buchsen 0,1,2,3 ist frei wählbar.

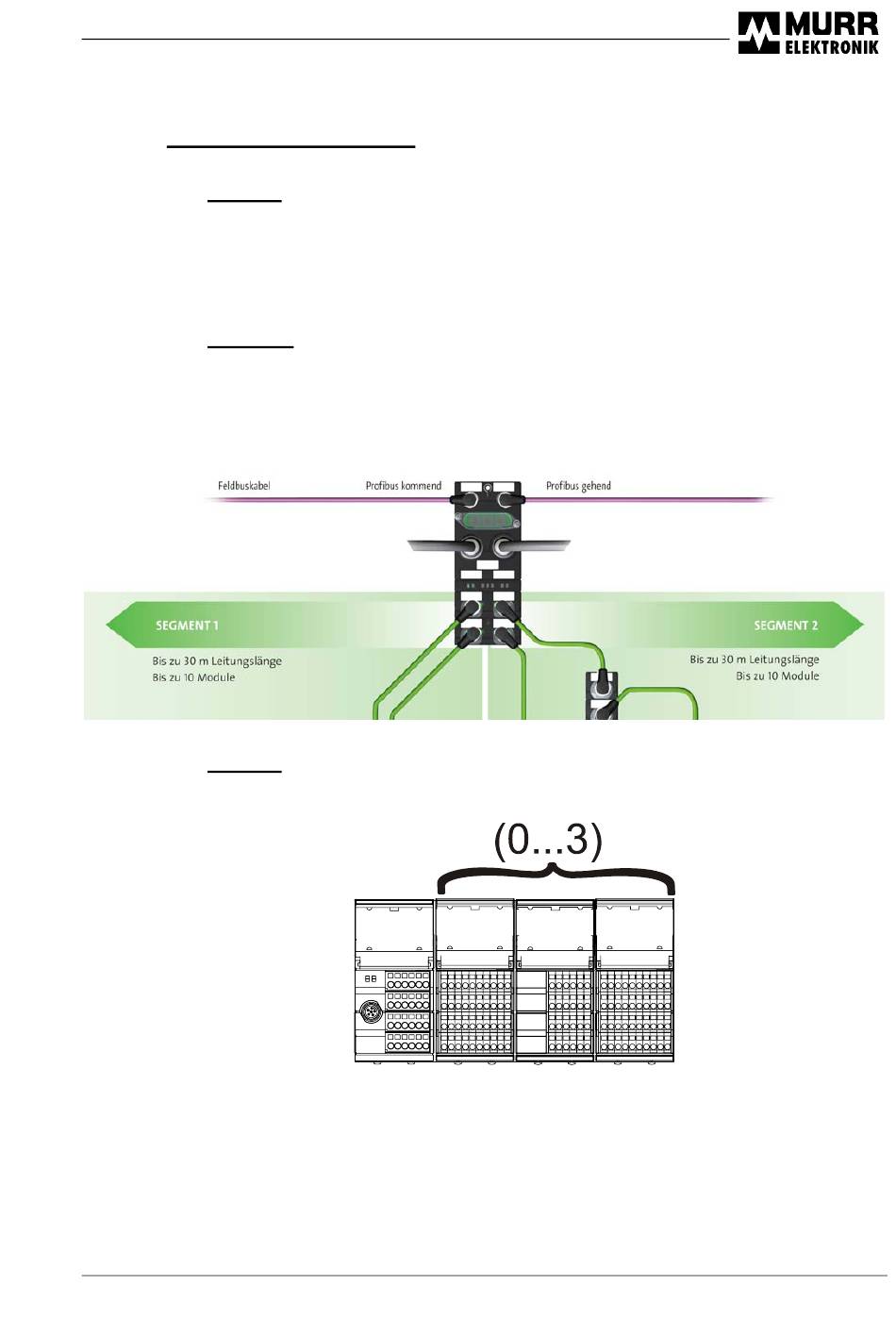

1.1.2.2 Cube67+
♦ Pro Busknoten sind maximal 20 Module möglich. (10 pro 2x Segment)
♦ Die aufteilung der Module zu den Strängen ist frei wählbar, jedoch ist die Summe von 10 Modulen je
Segment zu beachten!
♦ Die Nutzung der Buchsen 0,1,2,3 erfolgt nach ihrer Reihenfolge.
♦ Achtung! Nicht verwendete Buchsen sind mit einem Abschlusswiderstand zu versehen!
1.1.2.3

Cube20

An einer Cube67 zu Cube20 Systemerweiterung können bis zu 3 Erweiterungsmodule angereiht werden.
Die Anreihung erfolgt durch einfaches anstecken des Flachbandkabels.
V 2.2 17
