1.7.2

Digitale E/A mit M8-Anschluss

Voraussetzungen
♦ Die Verdrahtung erfolgt im spannungslosen Zustand.
Benötigtes Zubehör
♦ Vorkonfektionierte Leitungen. Bestellnummern s. Anhang.
Oder
♦ Selbstkonfektionierbare Leitungen (3-adrig mit Leitungsquerschnitt ≤ 0,75 mm
♦ M8-Blindkappen für nicht verwendete M8-Buchsen.
Benötigtes Werkzeug
♦ Bei Verwendung von selbstkonfektionierbaren Leitungen wird eventuell ein Abisolierwerkzeug und ein
geeigneter Schraubendreher benötigt.

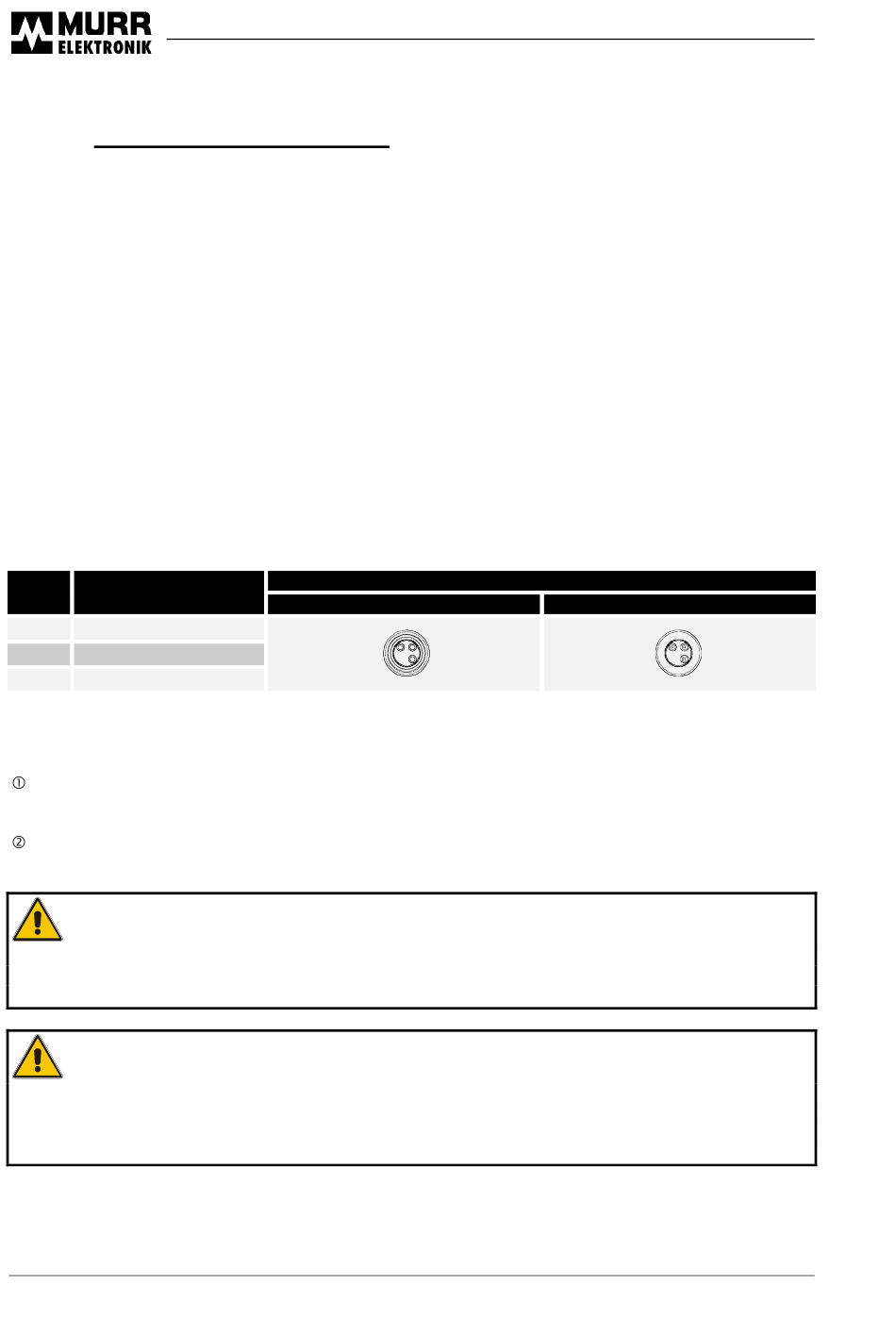

Tabelle 1-8: Belegung M8-Stecker bzw. M8-Buchse für digitale Eingänge / Ausgänge
Pin Belegung
1 24 V Sensorversorgung
3 Masse (GND)
4 E/A Signal
M8-Stecker anschließen
Drücken Sie den M8-Stecker in die entsprechende M8-Buchse des E/A-Moduls. Achten Sie dabei
darauf, den Stecker so anzusetzen, dass Feder und Nut übereinstimmen und der Stecker in der
Buchse arretiert.
Drehen Sie den Stecker mit der Rändelschraube fest.
ACHTUNG:
Nicht verwendete Buchsen sind mit Blindkappen zu versehen. Ansonsten ist die
Schutzart IP 67 nicht gewährleistet.
ACHTUNG:
Bitte Stecker mit Hilfe des Drehmomentschlüssels korrekt anziehen! (Siehe Zubehör)
Bei zu starkem anziehen Zerstörungen des Dichtringes möglich, dadurch Verlust der
Dichtheit!
70
Cube67 und Cube67+ Technische Daten
Buchse (am Modul)
3
4
1
2
) und M8-Rundstecker.
Ansicht
Stecker (an der Leitung)
1
4
3
