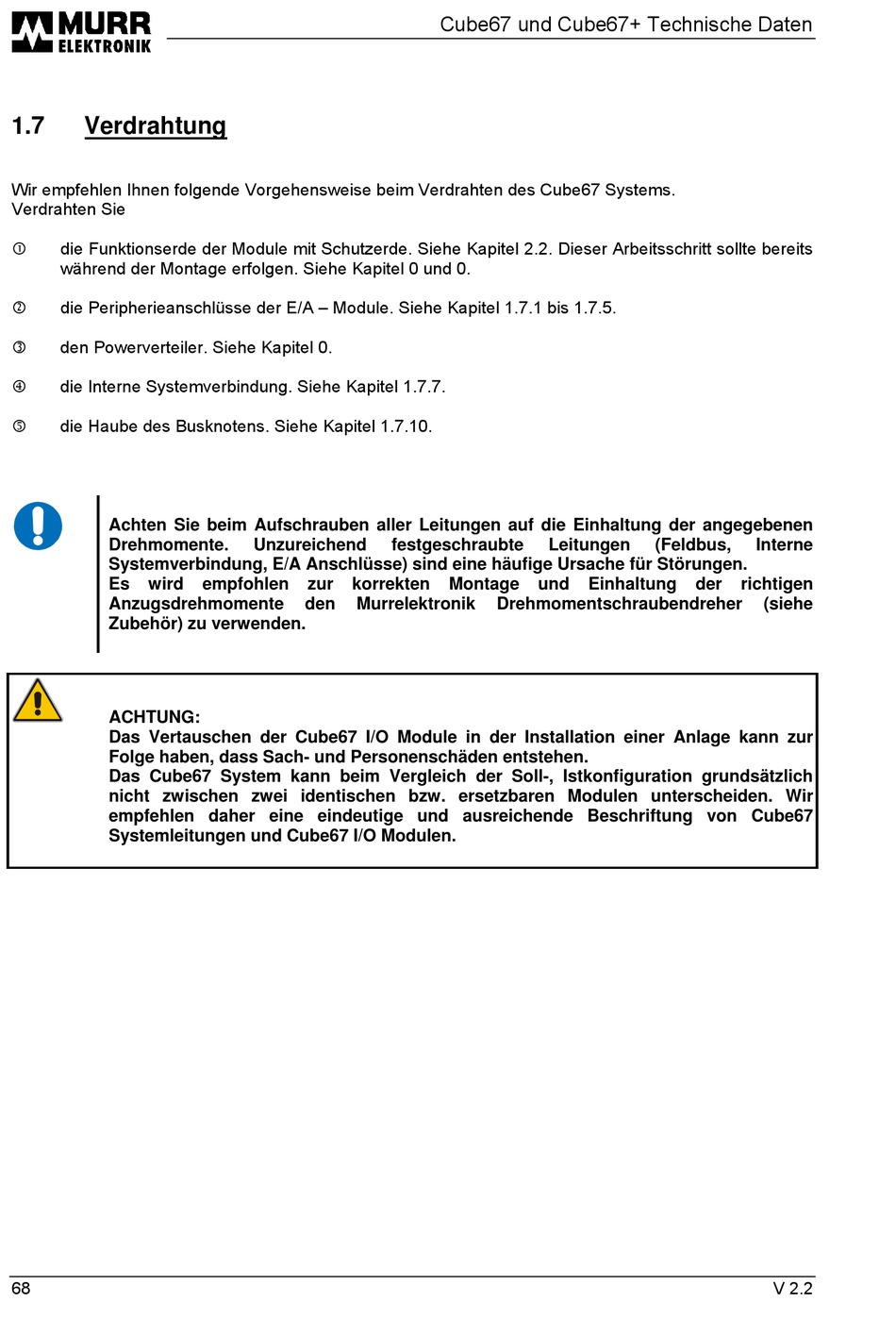

1.7
Verdrahtung
Wir empfehlen Ihnen folgende Vorgehensweise beim Verdrahten des Cube67 Systems.
Verdrahten Sie
die Funktionserde der Module mit Schutzerde. Siehe Kapitel 2.2. Dieser Arbeitsschritt sollte bereits
während der Montage erfolgen. Siehe Kapitel 0 und 0.
die Peripherieanschlüsse der E/A – Module. Siehe Kapitel 1.7.1 bis 1.7.5.
den Powerverteiler. Siehe Kapitel 0.
die Interne Systemverbindung. Siehe Kapitel 1.7.7.
4
die Haube des Busknotens. Siehe Kapitel 1.7.10.
5
Achten Sie beim Aufschrauben aller Leitungen auf die Einhaltung der angegebenen
Drehmomente.
Systemverbindung, E/A Anschlüsse) sind eine häufige Ursache für Störungen.
Es
wird
Anzugsdrehmomente
Zubehör) zu verwenden.
ACHTUNG:
Das Vertauschen der Cube67 I/O Module in der Installation einer Anlage kann zur
Folge haben, dass Sach- und Personenschäden entstehen.
Das Cube67 System kann beim Vergleich der Soll-, Istkonfiguration grundsätzlich
nicht zwischen zwei identischen bzw. ersetzbaren Modulen unterscheiden. Wir
empfehlen daher eine eindeutige und ausreichende Beschriftung von Cube67
Systemleitungen und Cube67 I/O Modulen.
