Verdrahtung der Ausgänge
5.6.3. LGB®-Weichenantrieb

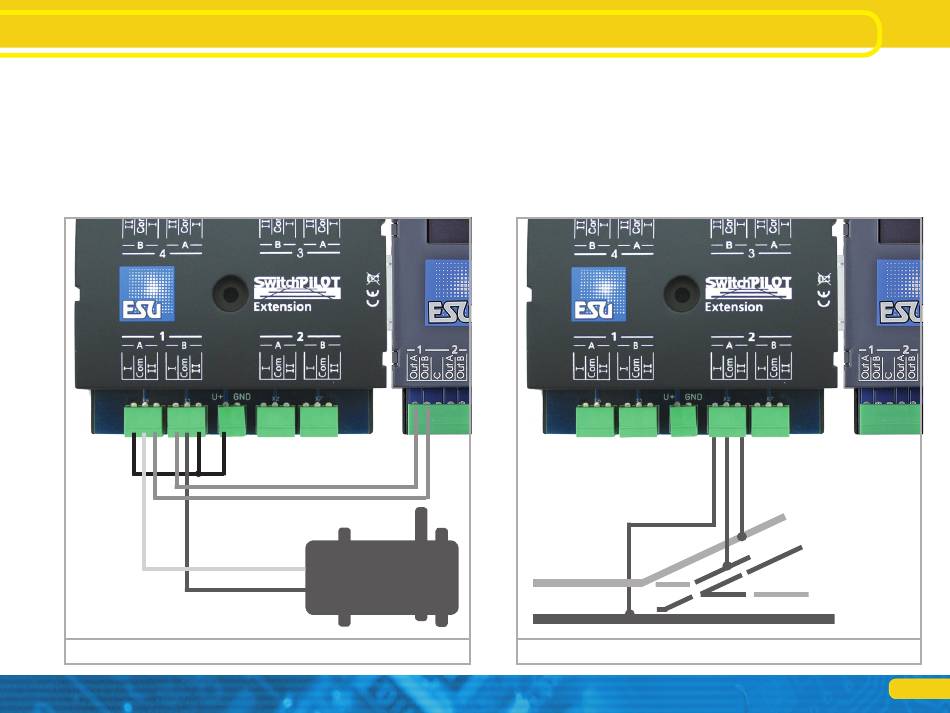

Der Anschluss erfolgt wie in Abb. 11 gezeigt. Die Motoren wer-
den – sofern nicht umprogrammiert – für ca. 520 ms mit Strom
versorgt und werden danach abgeschaltet, um ein Überhitzen des
Antriebs zu verhindern.
Abbildung 11: LGB Weichenantrieb
5.6.4. Weichen-Herzstückpolarisierung
Mit dem SwitchPilot Exension Modul können sehr einfach Wei-
chen-Herzstücke polarisiert werden.
OutA
OutB
Abbildung 12: Herzstückpolarisation mit SwitchPilot Extension
15
