Anschluss ans Digitalsystem
5.2. Spannungsversorgung aus Digitalsystem
Für kleinere Anlagen mit wenigen gleichzeitig geschalteten Ver-
brauchern kann die Versorgung des SwitchPilot 3 Plus direkt von
der Digitalzentrale erfolgen. Die Klemmen Pw A und Pw B werden
hierbei parallel zu den Klemmen Trk A und Trk B geschaltet.
Wenn Magnetartikel (z.B. Märklin® K-Gleis) nicht oder nur sehr
kraftlos schalten, die Gleisspannung überprüfen und ggf. erhö-
hen. Der SwitchPilot 3 kann die Versorgungsspannung anzei-
gen, wie in Abschnitt 6.8.1 beschrieben. Kann die Spannung
nicht erhöht werden, bitte eine externe Spannungsversorgung
wählen..
Diese Anschlussart muss verwendet werden, wenn Sie den Switch-
Pilot 3 Plus auf dem Programmiergleis Ihrer Digitalzentrale konfi-
gurieren möchten. Näheres erfahren Sie in Kapitel 9.
B
min. 18V

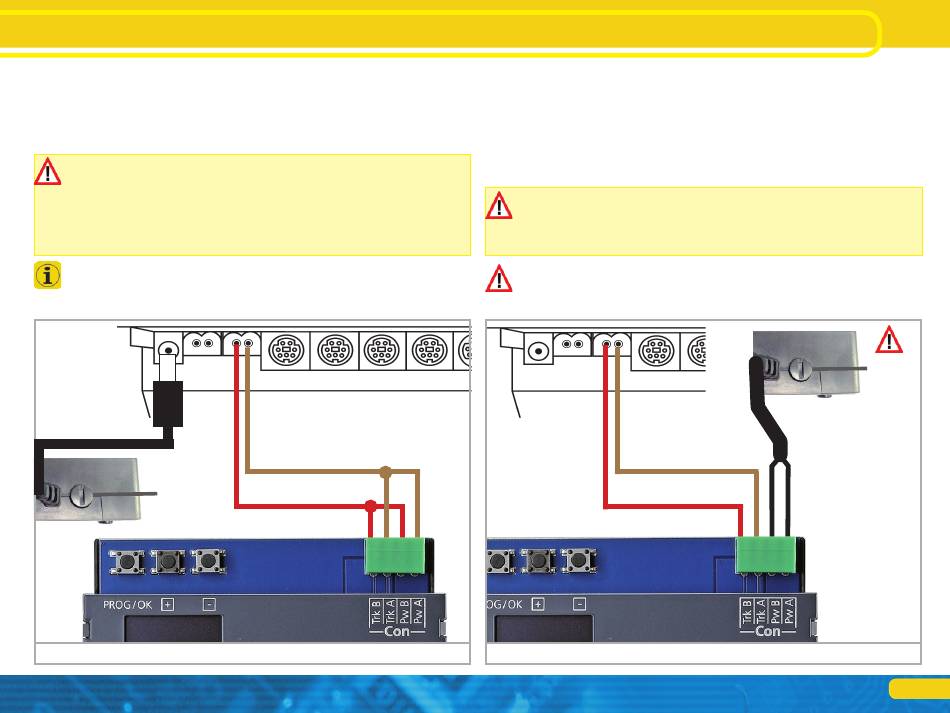

Abbildung 6: Versorgung aus Digitalsystem
0
Hauptgleisausgang
5.3. Externe Spannungsversorgung
Für größere Anlagen mit vielen Verbrauchern empfehlen wir
die Benutzung einer externen Stromversorgung. Es eignen sich
Gleich- und Wechselspannungsnetzteile mit den in Abschnitt 4.2.
genannten Spezifikationen. Wir empfehlen den Einsatz eines sta-
bilisierten Gleichspannungs-Netzteils mit mindestens 18V DC
und mindestens 3A Ausgangsleistung (z.B. ESU Art.Nr. 50119).
Für das Schalten von Märklin® K-Gleis-Antrieben ist eine Span-
nung von mindestens 18V erforderlich. Beachten Sie dies bei
der Wahl des Transformators! Der SwitchPilot 3 kann die Versor-
gungsspannung anzeigen, wie in Abschnitt 6.8.1 beschrieben.
Diese Anschlussart kann nicht zum Programmieren am Program-
miergleis verwendet werden. In diesem Fall muss (zeitweise) ein
Anschluss wie in Abschnitt 5.2. gezeigt hergestellt werden.
B
0
Hauptgleisausgang
Abbildung 7: Separate (externe) Stromversorgung
min. 18V
Stabilisiertes
DC Netzteil
empfohlen
11
