den Endabschluss besondere Werkzeuge notwendig sind, dann dürfen nur
die vom Hersteller empfohlenen verwendet werden.
Im Anschluss an die Herstellung des Endabschlusses müssen die Kabelele‐
mente so angeordnet werden, dass während einer nachfolgenden Reparatur
oder Erweiterung der installierten Kabel Zugang zu einzelnen Steckern, Ver‐
bindungen und Kabelelemente bei minimaler Störung der benachbarten
Komponenten möglich ist.
Die Bezeichnung des Steckerpin-Paares muss
Sercos Kabel mit 4 Adern" auf Seite 92
Abgeschirmte Stecker müssen in Übereinstimmung mit Verfahren für den
Endabschluss von Steckern und Geräteanschlussleitungen installiert werden,
die in Tab. 16-6 "Farbkodierung für Sercos Kabel mit 4 Adern" auf Seite 92
angegeben sind.

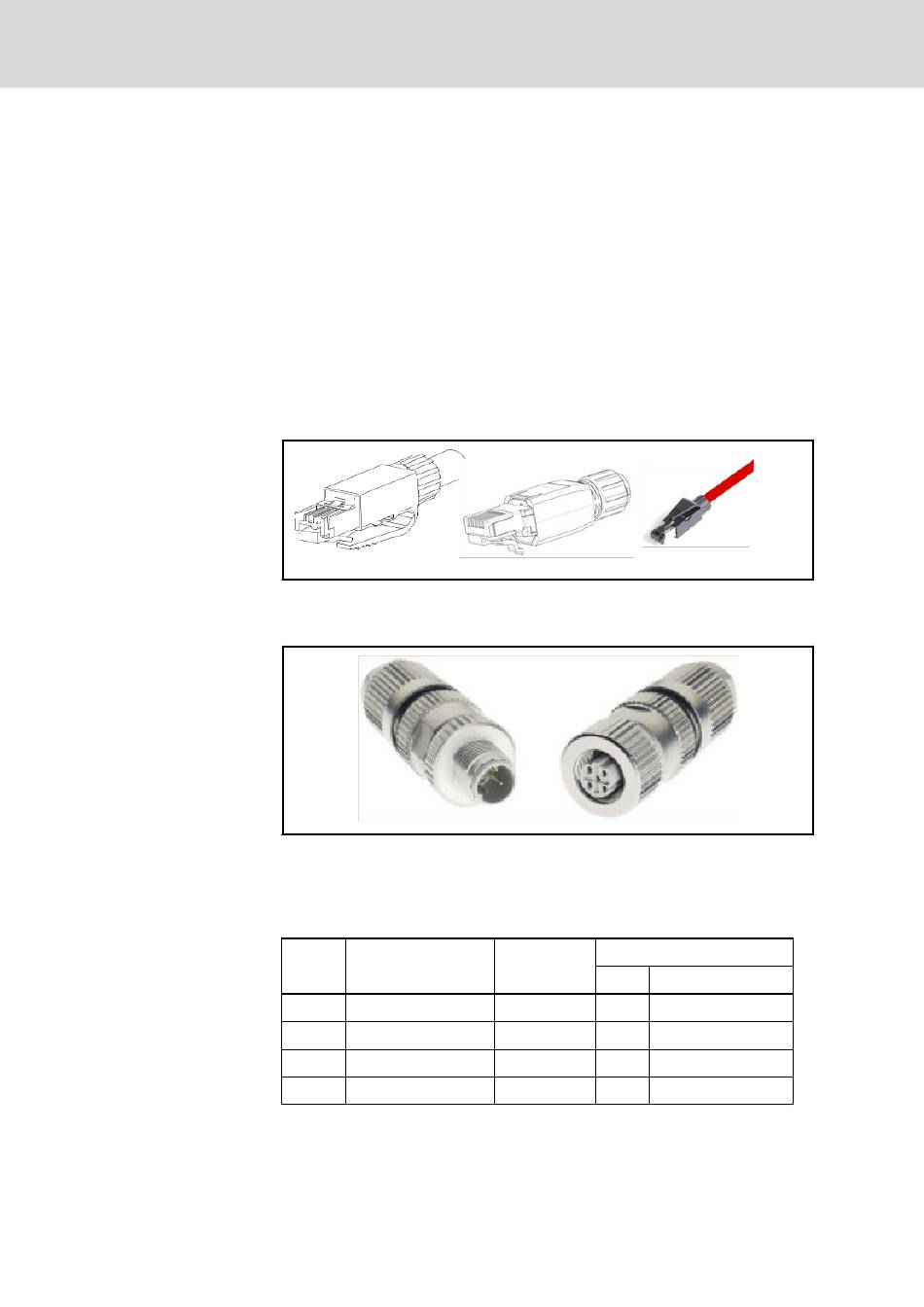

Die folgende Abbildung zeigt Beispiele eines RJ-45-Steckers mit Schutzklas‐
se IP20.
Abb. 16-16: Abgeschirmte RJ-45-Stecker für Sercos
Die folgende Abbildung zeigt Beispiele von M12-Stecker mit D-Kodierung mit
Schutzklasse IP67, die für Sercos verwendet werden können.
Abb. 16-17: Abgeschirmte M12-Stecker mit D-Kodierung für Sercos
Tab. 16-6 "Farbkodierung für Sercos Kabel mit 4 Adern" auf Seite 92
Tab. 16-7 "Farbkodierung für Sercos Kabel mit 8 Adern" auf Seite 93
gen die Kontaktanordnung und Farbkodierung des Kabels für Sercos Ste‐
cker.
Signal Funktion
TD + Übertragungsdaten +
TD- Übertragungsdaten -
RD + Empfängerdaten +
RD - Empfängerdaten -
Tab. 16-6: Farbkodierung für Sercos Kabel mit 4 Adern
MTX 15VRS Systembeschreibung
Tab. 16-6 "Farbkodierung für
entsprechen.
Aderfarben Kontaktzuordnung
RJ-45 M12 D-Kodierung
Gelb (GE) 1 1
Orange (OG) 2 3
Weiß (WE) 3 2
Blau (BU) 6 4
und
zei‐
