3.2
Relaisausgänge

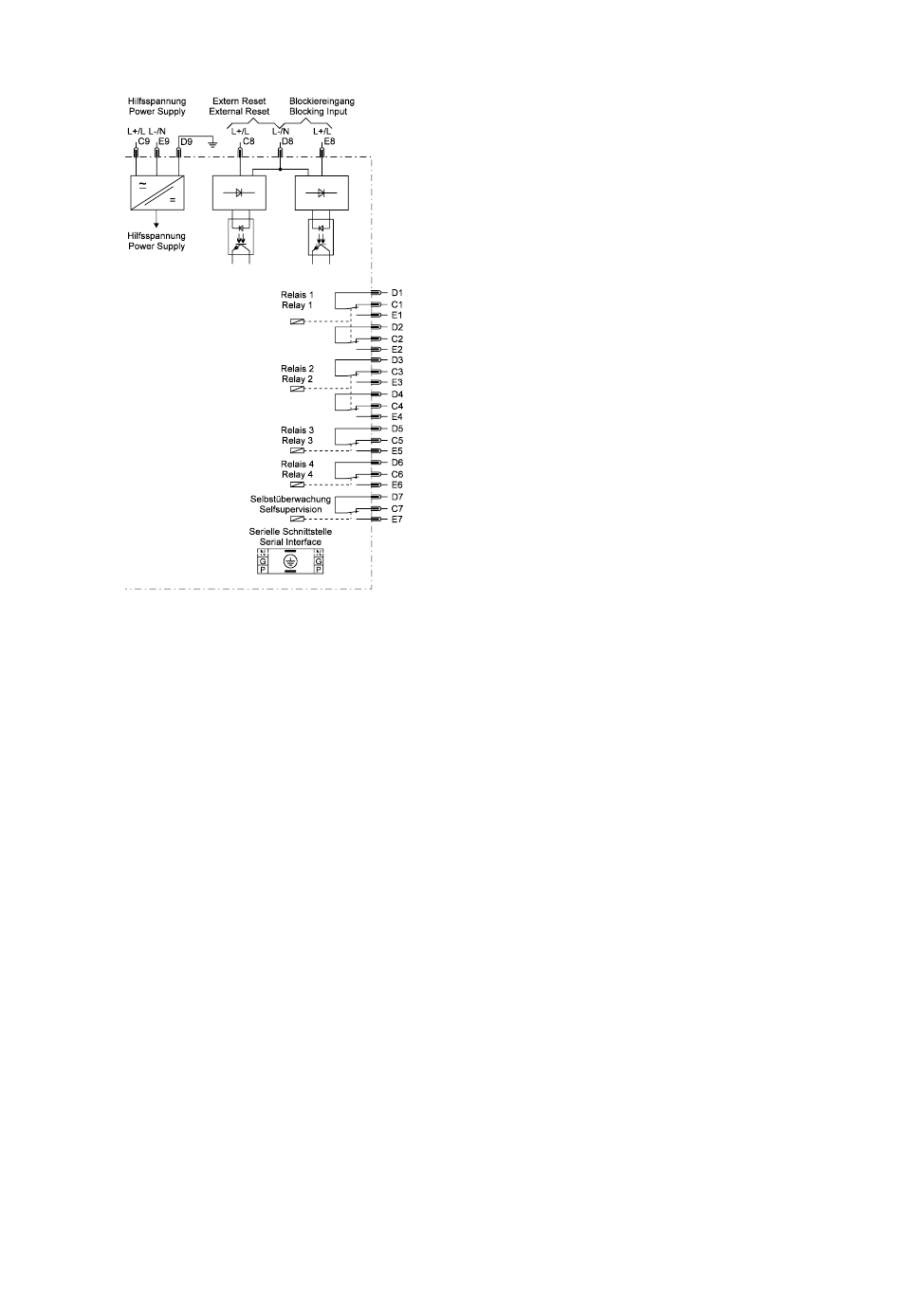

Abbildung 3.6
TD_MRI1_06.05_DE
Kontaktbelegung beim MRI1:
Um eine Unterbrechung des LS-Ausschaltkreises durch
das MRI1 auszuschließen, noch bevor der Ausschalt-
kreis durch den Hilfskontakt des LS unterbrochen wurde
ist standardmäßig eine Verlängerung des Auslöse-
kommandos parametriert worden. Dadurch bleibt das
MRI1 nach Fehlerabschaltung noch für 200 ms in
Selbsthaltung.
7
